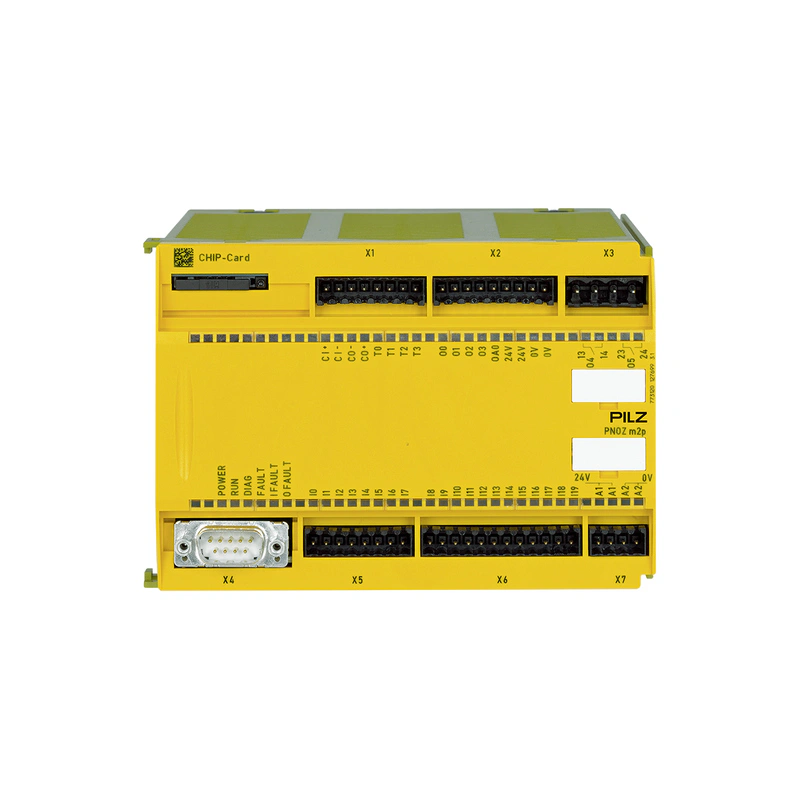

Общие данные
| Одобрение | CE UKCA Внесено в список cULus KCC KOSHA EAC (Евразийский) TÜV |
Технические данные
Электрические данные
| Назначение U1 | Питание системы |
| Напряжение питания (В) | 24 V |
| Тип напряжения питания U1 | DC |
| Назначение U2 | Питание выходов SC |
| Напряжение питания 2 (В) | 24 V |
| Тип напряжения питания U2 | ПОСТОЯННЫЙ ТОК |
| Толерантность к U2 | |
| Потенциальная изоляция U2 | Да |
Входы
| Количество цифровых входов | 20 |
| Макс. нет. входы под напряжением | U_B <= 26.4 V : 20 U_B > 26.4 V : 15 |
| Уровень сигнала на входе при 0 | -3 — +5 В ПОСТОЯННОГО ТОКА |
| U вход в соответствии с EN 61131-2 Тип 1 | 24 В DC |
| Потенциальная изоляция входа | Нет |
Полупроводниковые выходы
| Количество полуконд. выходы | 4 |
| Потенциальная изоляция S/C O | Да |
| Защита выхода S/C от короткого замыкания | Да |
Полупроводниковые выходы (стандарт)
| Количество вспомогательных выходов | 1 |
| Галв. изоляция. п/безопасность SC O | Да |
| Короткое замыкание. prot. н/безопасный S/C O | Да |
| Уровень сигнала при 1 н/безопасном S/C O | UB — 0.5 В постоянного тока при 0.5 A |
Выходы тестовых часов
| Количество выходов тестовых импульсов | 4 |
Релейные выходы
| Количество релейных выходов | 2 |
| Утилизация кат. Стойка AC/DC1. | EN 60947-4-1 |
| Напряжение AC1 safety cont. | 240 V |
| Макс. ток AC1 безопасность конт. | 6 A |
| Напряжение DC1 безопасность конт. | 24 V |
| Макс. ток DC1 безопасность конт. | 6 A |
| Утилизация кат. AC15/DC13sta. | EN 60947-5-1 |
| Напряжение AC15 безопасность конт. | 230 V |
| Макс. ток AC15 безопасность конт. | 3 A |
| Напряжение DC13 безопасность конт. | 24 V |
| Пот. изолирующие релейные выходы | Да |
Каскадный выход как стандартный выход
| Количество каскадных выходов | 1 |
| Galv. изоляция. каскад. aux. S/C O | Нет |
Последовательный интерфейс
| Количество интерфейсов RS 232 | 1 |
Экологические данные
| Стандарт температуры окружающей среды | EN 60068-2-14 |
| Температура окружающей среды | 0 — 60 °C |
| Температура хранения стандартная | EN 60068-2-1/-2 |
| Стандарт климатической пригодности | EN 60068-2-30 EN 60068-2-78 |
| Норма влажности | 93 % r. h. при 40 °C |
| Конденсация | Не допускается |
| Пермь. рабочая высота ASL | 2000 м |
| ЭМС в соответствии со стандартом … | EN 61131-2 |
| Вибрация по стандарту … | EN 60068-2-6 |
| Acc. ударопрочность по стандарту1 | 15г |
| Клиренс & расстояние между проходами. на | EN 61131-2 |
| Категория перенапряжения | III |
| Степень загрязнения чистая.&ползучесть. | 2 |
| Стандарт типа защиты | EN 60529 |
| Вид защиты, монтаж | |
| Тип защиты, корпус | |
| Тип защиты клемм |
Потенциальное разделение
| Потенциальная изоляция 1 между | Выход SC и системное напряжение |
| Тип потенциальной изоляции 1 | Безопасное разделение |
| Потенциальная изоляция 2 между | выходом RL и системным напряжением |
| Тип потенциальной изоляции 2 | Безопасное разделение |
Механические данные
| Монтажное положение | горизонтально на верхней шляпной рейке |
| Размеры DIN-рейки | 35 x 7.5 EN 50022 |
| Материал корпуса нижняя часть | PPO UL 94 V0 |
| Материал корпуса Передняя панель | ABS UL 94 V0 |
| Клемма подключения | Винтовая клемма Пружинная клемма |
| Flex. cond. информация с/с AWг | 24 — 16 AWг |
| Конденсат.гибкий AWG без обжимного соединения. | 24 — 12 AWг |
| Размер по высоте | 94 мм |
| Размер по ширине | 135 мм |
| Размер глубины | 121 мм |
| Вес нетто | 499 г |
| Вес брутто | 519 г |
Окружающая среда
| Соответствие стандарту REACh | содержит мин. 1 SVHC-вещество |
| Классификация WEEE (08/2018) | 5 устройств (размер подачи < 50 см) |
Коммерческие данные
| Код гармонизированной системы | 85371091 |
| UNSPSC 25 | 39122331 |
| EAN-Code | 4046548013146 |
| Версия ECLASS | ЭКЛАСС-13 |
| ECLASS Reference Feature | 27242207 |
| Версия ETIM | ETIM-9.0 |
| Референтная группа ETIM | EG000024 |
| Эталонная характеристика ETIM | EC000236 |
| Объем | 1.680 дм3 |
