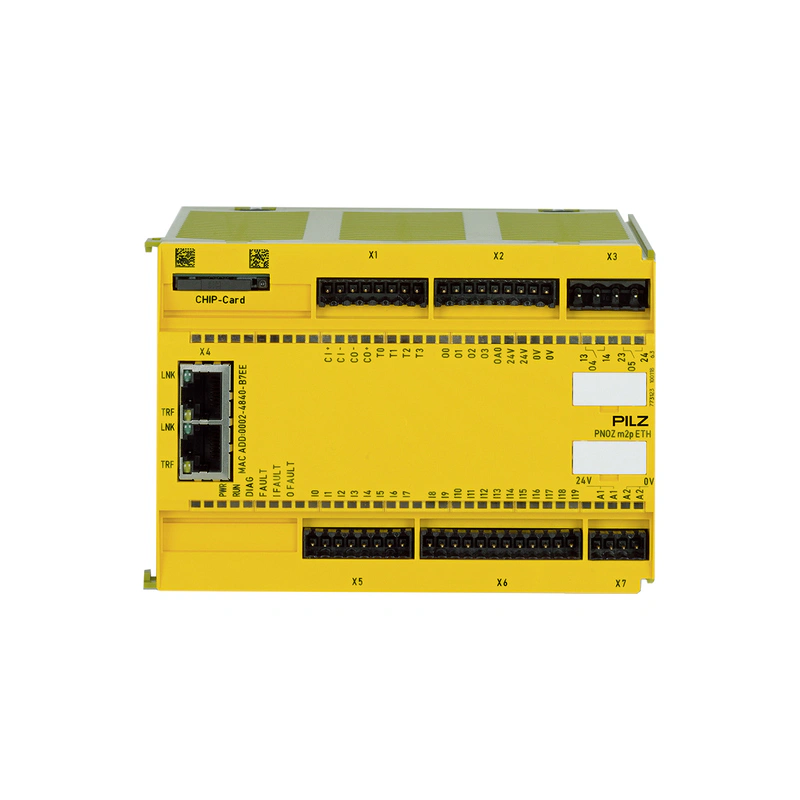

Общие данные
| Одобрение | CE UKCA cULus Listed KCC KOSHA EAC (Eurasian) TÜV |
Технические данные
Электрические данные
| Назначение U1 | Питание системы |
| Напряжение питания (В) | 24 V |
| Тип напряжения питания U1 | ПОСТОЯННЫЙ ТОК |
| Назначение U2 | Питание выходов SC |
| Напряжение питания 2 (В) | 24 V |
| Тип напряжения питания U2 | ПОСТОЯННЫЙ ТОК |
| Допуск U2 | |
| Потенциальная изоляция U2 | Да |
Входы
| Количество цифровых входов | 20 |
| Макс. количество входов под напряжением | U_B <= 26,4 В : 20 U_B > 26,4 V : 15 |
| Уровень сигнала на входе при 0 | -3 — +5 В ПОСТОЯННОГО ТОКА |
| Вход U в соответствии с EN 61131-2 Тип 1 | 24 В ПОСТОЯННОГО ТОКА |
| Вход с потенциальной изоляцией | Нет |
Полупроводниковые выходы
| Количество полупроводниковых выходов | 4 |
| Потенциальная изоляция S/C O | Да |
| Защита выхода S/C от короткого замыкания | Да |
Полупроводниковые выходы (стандарт)
| Количество дополнительных выходов | 1 |
| Гальв. изол. н/безопасный SC O | Да |
| Защита от короткого замыкания н/безопасно S/C O | Да |
| Уровень сигнала при 1 н/безопасном S/C O | UB — 0,5 В постоянного тока при 0,5 А |
Выходы тестовых часов
| Количество выходов тестовых импульсов | 4 |
Релейные выходы
| Количество релейных выходов | 2 |
| Утилизация кат. Стенд AC/DC1. | EN 60947-4-1 |
| Напряжение AC1 безопасн. конт. | 240 V |
| Макс. ток AC1 безопасн. конт. | 6 A |
| Напряжение DC1 безопасн. конт. | 24 V |
| Макс. ток DC1 безопасн. конт. | 6 A |
| Утилизация кат. AC15/DC13sta. | EN 60947-5-1 |
| Напряжение AC15 безопасн. конт. | 230 V |
| Макс. ток AC15 safety cont. | 3 A |
| Напряжение DC13 safety cont. | 24 V |
| Пот. изоляция релейных выходов | Да |
Каскадный выход в качестве стандартного выхода
| Количество каскадных выходов | 1 |
| Галв. изол. каск. авт. С/С O | Нет |
Интерфейс CANopen
| Количество интерфейсов Ethernet | 2 |
Экологические данные
| Стандарт температуры окружающей среды | EN 60068-2-14 |
| Температура окружающей среды | 0 — 60 °C |
| Стандарт температуры хранения | EN 60068-2-1/-2 |
| Стандарт климатической пригодности | EN 60068-2-30 EN 60068-2-78 |
| Показатель влажности | 93 % отн. вл. при 40 °C |
| Конденсация | Не допускается |
| Разрешенная рабочая высота ASL | 2000 м |
| ЭМС в соответствии со стандартом … | EN 61131-2 |
| Вибрация в соответствии со стандартом … | EN 60068-2-6 |
| Ударная нагрузка в соответствии со стандартом1 | 15г |
| Зазор и расстояние между отверстиями в соответствии с | EN 61131-2 |
| Категория перенапряжения | III |
| Степень загрязнения ясн. и полз. | 2 |
| Стандарт на тип защиты | EN 60529 |
| Тип защиты, монтаж | |
| Тип защиты, корпус | |
| Тип защиты клемм |
Разделение потенциалов
| Потенциальная изоляция 1 между | выходом СК и напряжением системы |
| Тип потенциальной изоляции 1 | Безопасное разделение |
| Потенциальная изоляция 2 между | выходом RL и напряжением системы |
| Тип потенциальной изоляции 2 | Безопасное разделение |
Механические данные
| Монтажное положение | горизонтально на верхней шляпной рейке |
| Размеры DIN-рейки | 35 x 7,5 EN 50022 |
| Материал корпуса нижняя часть | PPO UL 94 V0 |
| Материал корпуса передняя панель | ABS UL 94 V0 |
| Клемма подключения | Винтовая клемма Пружинная клемма |
| Гибкий. конд. с/с AWG информация | 24 — 16 AWг |
| Конд. гибкий AWG без обжимного соединения. | 24 — 12 AWг |
| Размер по высоте | 94 мм |
| Размер по ширине | 135 мм |
| Размер глубины | 121 мм |
| Вес нетто | 521 г |
| Вес брутто | 542 г |
Окружающая среда
| соответствие REACh | содержит не более 1 вещества SVHC |
| Классификация WEEE (08/2018) | 5 устройств (размер подачи < 50 см) |
Коммерческие данные
| Код Гармонизированной системы | 85371091 |
| UNSPSC 25 | 39122331 |
| EAN-код | 4046548066302 |
| Версия ЭКЛАСС | ЭКЛАСС-13 |
| Справочная функция ECLASS | 27242207 |
| Версия ETIM | ETIM-9.0 |
| Эталонная группа ETIM | EG000024 |
| Эталонная функция ETIM | EC000236 |
| Объем | 1.680 дм3 |
