Общие данные
| Утверждение | CE UKCA включено в список cULus |
Технические данные
Электрические данные
| Номинальный ток | 4 A |
| Тип. cond.сопротивление. данные кабины. K1 | <=87.5 Ом/км при 20 °C |
| Сопротивление изоляции кабель K1 | > 2.5 МОм/КФТ |
| Тип. характеристика импеданс. K1 | 120 Ом ± 15 Ом |
Экологические данные
| Температура окружающей среды | -40 — 80 °C |
| Степень загрязнения чистая.&ползучесть. | 3 |
Механические данные

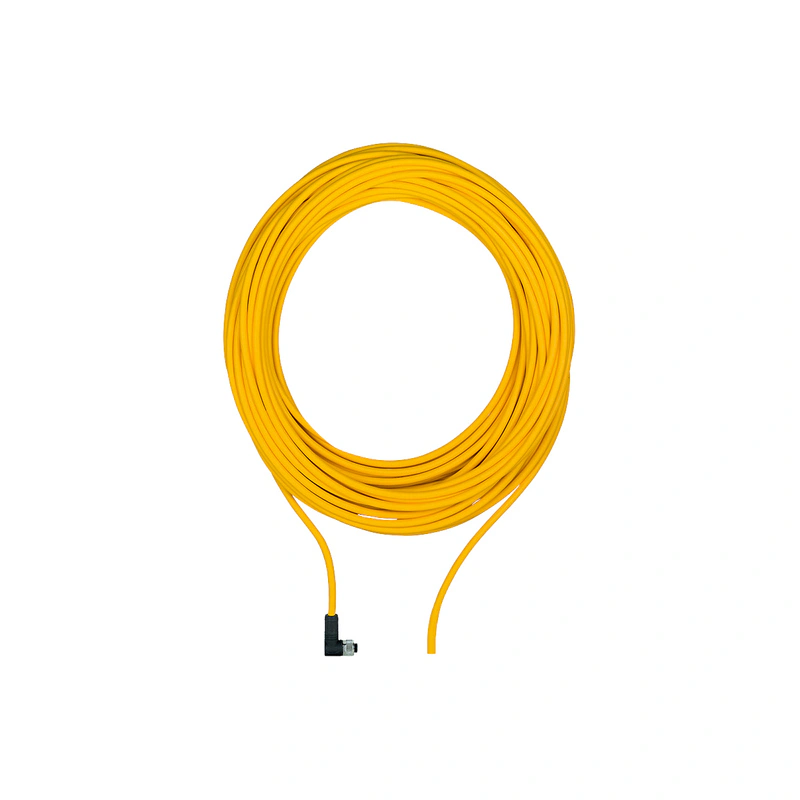

| Тип разъема 1 | 5-контактный женский разъем M12 |
| Форма соединителя типа 1 | угловой |
| Кодировка разъема M12 1 | A кодировка |
| Матовое резьбовое кольцо соединительное 1 | CuZn никелированный |
| Материал контактных поверхностей 1 | CuZn, Ni b/Au 0.2 галлон. |
| Материал уплотнения | FKM |
| Материал розеток | CuZn |
| Материал кабеля K1 | Cu |
| Длина кабеля | 5 м |
| Материал экранирующей поверхности K1 | Cu |
| Цвет изоляции кабеля 1 | Сигнальный желтый RAL1003 |
| Цвет корпуса | Черный |
| Материал изоляции кабеля 1 | PUR |
| Возможность перемещения кабеля 1 | нет |
| Радиус изгиба (при прокладке) K1 | 12 x Ø |
| Макс. наружный диаметр кабеля K1 | 7.7 мм |
| Изоляционный мат. кабель для передачи данных K1 | FM-PE |
| Изоляция. мат. питающий кабель K1 | HD-PE |
| Диаметр линии передачи данных AWG K1 | 24 |
| Сечение кабеля данных K1 | 0.22 мм² |
| Сечение кабеля UB K1 | 0.50 мм² |
| Сечение экрана кабеля K1 | 0.50 мм² |
| Скрутка К1 | (1x2xAWG24+Al)+(1x2xAWG21+Al) Экранирование вокруг |
| Экранирование K1 | да |
| Тип экранирования K1 | Проволочная сетка |
| Количество проводников | 5 |
| Допуски для кабеля K1 | CSA AWM I/II A/B UL AWM-Style 20233 |
| Не содержит галогенов | да |
| Маслостойкость | устойчивый |
| Устойчивость к пламени | UL FT2 UL 20233 |
| Винт с блокировкой крутящего момента | 0.4 Нм |
| Вес нетто | 376 г |
| Вес брутто | 386 г |
Окружающая среда
| Классификация WEEE (08/2018) | 5 устройств (размер подачи < 50 см) |
Коммерческие данные
| Код гармонизированной системы | 85444290 |
| UNSPSC 25 | 26121603 |
| EAN-Code | 4046548104615 |
| Исполнение ECLASS | ЭКЛАСС-13 |
| Справочник ЭКЛАСС Характеристика | 27060311 |
| Версия ETIM | ЭТИМ-9.0 |
| Справочная группа ETIM | EG000026 |
| Эталонная характеристика ETIM | EC001855 |
| Объем | 0 дм3 |
