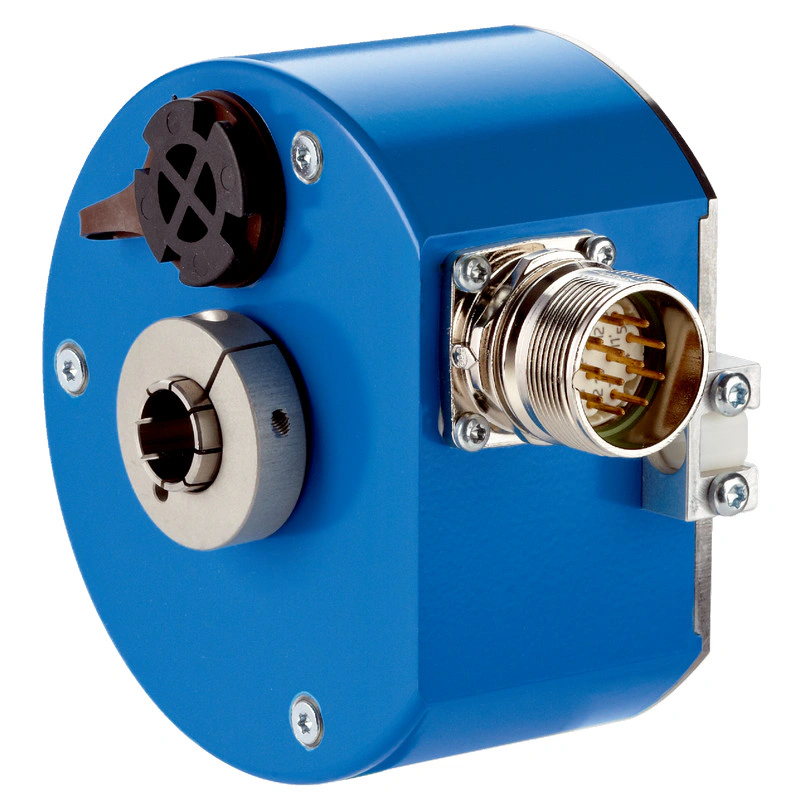

Характеристики
| Количество шагов на оборот (макс. разрешение) | 4 096 (12 бит) |
| Количество оборотов | 4 096 (12 бит) |
| Макс. разрешение (количество шагов на оборот х количество оборотов) | 12 бит x 12 бит (4,096 x 4,096) |
| Разрешение | Ex-works: 4,096 шагов x 4,096 оборотов, серый код, заводское программирование Set = 0. Другие конфигурации по запросу. |
| Шаг измерения | 0.043° |
| Пределы погрешности G | ± 0.25° 1) |
| Стандартное отклонение повторяемости σr | 0.1° 2) |
1) В соответствии с DIN ISO 1319-1, положение верхнего и нижнего пределов погрешности зависит от условий монтажа, указанное значение относится к симметричному положению, i.e. отклонение в верхнем и нижнем направлении одинаково.
2) В соответствии с DIN ISO 55350-13; 68.3% измеренных значений находятся в указанной области.
Интерфейсы
| Коммуникационный интерфейс | SSI |
| Время инициализации | 1 050 мс 1) |
| Параметрирующие данные | Количество шагов за оборот Количество оборотов Тип кода Электронная регулировка |
| Тип кода | Серый, двоичный |
| Регулируемый параметр кодовой последовательности | CW/CCW (V/R̅) |
| Тактовая частота | 1 МГц 2) |
| Настройка (электронная регулировка) | H-активный (L = 0 – 4,7 В, H = 10 – Us В) |
| CW/CCW (последовательность отсчета при повороте) | L-активный (L = 0 – 1,5 В, H = 2,0 – Us В) |
1) По истечении этого времени можно считывать действительные данные позиционирования.
2) Минимум, нижний уровень (тактовый генератор +): 500 нс.
Электрические данные
| Тип подключения | Кабель, 12-жильный, радиальный, 5 м |
| Напряжение питания | 10 … 32 V |
| Потребляемая мощность | ≤ 0.8 Вт (без нагрузки) |
| Защита от обратной полярности | ✔ |
| MTTFd: среднее время до опасного отказа | 150 лет (EN ISO 13849-1) 1) |
1) Данный продукт является стандартным изделием и не представляет собой компонент безопасности, как определено в Директиве по машинному оборудованию. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частоты использования 8760 ч/год. Все сбои в работе электроники считаются опасными. Дополнительную информацию см. в документе №. 8015532.
Механические данные
| Механическая конструкция | Сквозной полый вал |
| Диаметр вала | 16 мм |
| Вес | 0.8 кг 1) |
| Материал вала | Нержавеющая сталь |
| Материал фланца | Алюминий |
| Материал корпуса | Литой алюминий |
| Крутящий момент при запуске | 0.5 Нсм (+20 °C) |
| Рабочий крутящий момент | 0.4 Нсм (+20 °C) |
| Рабочая скорость | ≤ 2 000 мин-¹ 2) |
| Момент инерции ротора | 153.77 гсм² |
| Срок службы подшипника | 3.6 x 109 обороты |
| Угловое ускорение | ≤ 600 000 рад/с² |
1) На основе энкодера с наружным разъемом.
2) Допускается саморазогрев 3.3 К на 1 000 об/мин при расчете диапазона рабочих температур.
Данные по окружающей среде
| ЭМС | В соответствии с EN 61000-6-2 и EN 61000-6-3 |
| Номинальная температура корпуса | IP65, с уплотнением вала (IEC 60529) 1) |
| Допустимая относительная влажность | 98 % |
| Диапазон рабочих температур | -20 °C … +70 °C |
| Диапазон температур хранения | -40 °C … +100 °C, без упаковки |
| Устойчивость к ударам | 100 г, 6 мс (EN 60068-2-27) |
| Устойчивость к вибрации | 20 г, ≥ 10 Гц (EN 60068-2-6) |
1) С установленным ответным разъемом.
Информация о доставке
| Вес единицы товара | 1.158 килограмм |
| Вес нетто единицы продукции | 1.158 килограмм |
| Объем единицы | 5994 кубических сантиметров (см³) |
| Размеры [см] | 18*18*180.5 |
| Страна происхождения | Германия |
| EAN | 4047084130939 |
