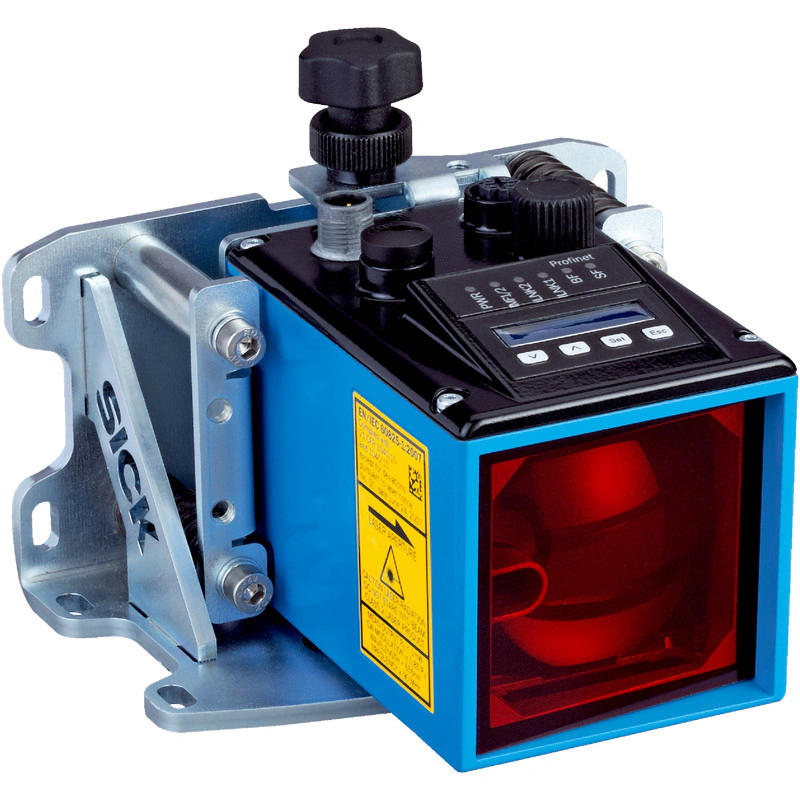

Лазерный датчик расстояния Dx100 DL100-22AA2103
Артикул 1052694
- СтранаГермания
- Вес800 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Напряжение питания Vs DC 18 В ... 30 В, предельные значения
Колебания 5 Vстр 1)
Время инициализации Typ. 1.5 s 2)
Материал корпуса Металл (литой алюминий)
Материал окна Пластик (PMMA)
Тип подключения Мужской разъем, M12, совместимый со SPEEDCON™
EAN-13 · GTIN
Описание производителя
Лазерный датчик расстояния Dx100
Технические данные 1052694
Механика/электроника
| Напряжение питания Vs | DC 18 В ... 30 В, предельные значения |
| Колебания | 5 Vстр 1) |
| Время инициализации | Typ. 1.5 s 2) |
| Материал корпуса | Металл (литой алюминий) |
| Материал окна | Пластик (PMMA) |
| Тип подключения | Мужской разъем, M12, совместимый со SPEEDCON™ |
| Индикация | 6-разрядный матричный дисплей 5 x 7, светодиоды |
| Вес | Приблизительно. 800 г (с монтажным кронштейном: прибл. 1,600 г) |
| Потребление тока | При 24 В постоянного тока < 250 мА |
| Размеры (Ш x В x Г) | 69.4 мм x 82.5 мм x 100.2 мм |
| Частота модуляции | Фикс |
| Класс защиты | IP65 |
| Класс защиты | III |
1) Не должно быть меньше или больше VS допуски.
2) После потери отражателя < 40 мс.
Параметры, связанные с безопасностью
| MTTFD | 101 год |
| ПОСТОЯННЫЙ ТОКavg | 0% |
Производительность
| Диапазон измерений мин ... макс: | 0.15 m ... 200 м, на светоотражающей ленте "алмазного класса" |
| Цель | Отражатель |
| Разрешение | 0.1 мм, 0.125 мм, 1 мм, 10 мм, 100 мм |
| Повторяемость | 1 мм 1) |
| Точность | ± 2.5 мм 2) |
| Время отклика | 2 мс |
| Время цикла измерения | 1 мс |
| Время выхода | 1 мс |
| Источник света | Лазер, красный 3) видимый красный свет |
| Класс лазера | 2, соответствует 21 CFR 1040.10 и 1040.11 за исключением соответствия согласно "Лазерному уведомлению №. 50" с 24 июня 2007 года (IEC 60825-1:2014, EN 60825-1:2014) |
| Typ. размер светового пятна (расстояние) | 5 мм + (2 мм x расстояние в м) |
| Макс. скорость перемещения | 15 м/с |
| Ускорение (макс.) | ≤ 15 м/с² |
1) Статистическая погрешность 1 σ, условия окружающей среды постоянны, мин. время прогрева 10 мин.
2) От 150 мм ... Диапазон измерения 180 мм, точность может достигать ± 4 мм.
3) Средний срок службы: 100 000 ч при TU = +25 °C.
Интерфейсы
| |||||||||||||||||||
| |||||||||||||||||||
| Многофункциональный вход (MF) | 1 x MF1 3) | ||||||||||||||||||
1) ВЫСОКИЙ = > VS - 3 В / НИЗКИЙ = < 2 V.
2) Макс. 100 нФ/20 мГ.
3) ВЫСОКИЙ > 12 В / НИЗКИЙ < 3 V.
Данные об окружающей среде
| Электромагнитная совместимость (ЭМС) | EN 61000-6-2, EN 61000-6-4 1) |
| Температура окружающей среды, эксплуатация | -20 °C ... +55 °C 2) -20 °C ... +75 °C, работа с охлаждающим корпусом 2) |
| Температура окружающей среды, хранение | -40 °C ... +75 °C |
| Влияние давления воздуха | 0.3 ppm/hPa |
| Влияние температуры воздуха | 1 ppm/K |
| Дрейф температуры | Typ. 0.1 мм/К |
| Typ. Устойчивость к внешнему свету | ≤ 100 000 лк |
| Механическая нагрузка | Удар: (EN 600 68-2-27) Синус: (EN 600 68-2-6) Шум: (EN 600 68-2-64) |
1) Это устройство класса A. Это устройство может создавать радиопомехи в жилых помещениях.
2) Температура < -10 °C требуется время прогрева до. 7 минут.
Информация о доставке
| Вес единицы товара | 1.022 килограмм |
| Вес нетто единицы продукции | 1.022 килограмм |
| Объем единицы | 4457.376 кубических сантиметров (см³) |
| Размеры [см] | 17.6*13.4*18.9 |
| Страна происхождения | Германия |
| EAN | 4047084226656 |
