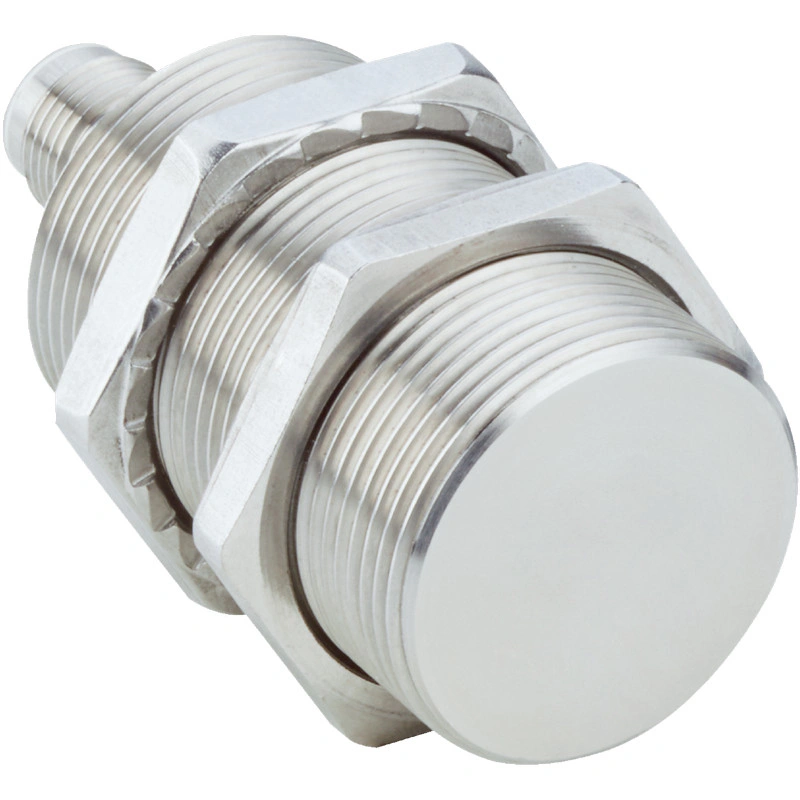

Характеристики
| Корпус | Цилиндрическая резьба |
| Размер резьбы | M30 x 1.5 |
| Диаметр | Ø 30 мм |
| Диапазон чувствительности Sn | 10 мм |
| Безопасный диапазон измерения Sa | 8.1 мм |
| Тип установки | Заподлицо |
| Частота переключения | 50 Гц |
| Тип соединения | Мужской разъем M12, 4-контактный |
| Коммутационный выход | PNP |
| Функция выхода | Нет |
| Электрическая проводка | постоянный ток 3-проводной |
| Номинальные параметры корпуса | IP68, IP69K 1) |
| Особенности | Чувствительная поверхность из нержавеющей стали V2A, устойчива к смазочно-охлаждающим жидкостям |
| Специальные приложения | Зоны с охлаждающими и смазочными жидкостями, сложные условия применения |
| Поставляемые изделия | Монтажная гайка, нержавеющая сталь V2A, со стопорными зубцами (2x) |
1) В соответствии с EN 60529.
Механика/электроника
| Напряжение питания | 10В постоянного тока … 30В постоянного тока |
| Колебания | ≤ 10 % 1) |
| Падение напряжения | ≤ 2 V 2) |
| Задержка времени до готовности | ≤ 300 мс |
| Гистерезис | 1 % … 20 % |
| Воспроизводимость | ≤ 2 % 3) |
| Температурный дрейф (от Sr) | ≤ 10 % |
| ЭМС | В соответствии с EN 60947-5-2 |
| Непрерывный ток Ia | ≤ 200 мА |
| Ток без нагрузки | ≤ 10 мА |
| Защита от короткого замыкания | ✔ |
| Защита от обратной полярности | ✔ |
| Защита от импульсов при включении | ✔ |
| Устойчивость к ударам и вибрации | 100 г / 5 мс / 1000 циклов; 150 г / 1 млн. циклов; 10 Гц … 55 Гц, 1 мм / 55 Гц … 500 Гц / 60 г |
| Рабочая температура окружающей среды | -25 °C … +75 °C |
| Материал корпуса | Нержавеющая сталь V2A, DIN 1.4305 / AISI 303 |
| Материал чувствительной поверхности | Нержавеющая сталь V2A, DIN 1.4305 / AISI 303 |
| Длина корпуса | 65.3 мм |
| Длина резьбы | 46.3 мм |
| Момент затяжки, макс. | ≤ 100 Нм |
| Класс защиты | III |
| UL Файл №. | E181493 |
1) От VS.
2) С I макс.
3) Старший.
Параметры, связанные с безопасностью
| MTTFD | 1 892 года |
| DCavg | 0 % |
Коэффициенты уменьшения
| Примечание | Значения являются справочными и могут изменяться |
| Сталь St37 (Fe) | Приблизительно. 1 |
| Нержавеющая сталь (V2A, 304) | Приблизительно. 0.52 |
| Алюминий (Al) | Приблизительно. 0.16 |
| Медь (Cu) | Приблизительно. 0 |
| Латунь (Br) | Приблизительно. 0.22 |
Указания по установке
| Примечание | Сопутствующая графика см. раздел “Монтаж” |
| B | 25 мм |
| C | 24 мм |
| D | 20 мм |
| F | 80 мм |
Информация о доставке
| Вес единицы товара | 0.135 килограмм |
| Вес нетто единицы продукции | 0.135 килограмм |
| Объем единицы | 98 кубических сантиметров (см³) |
| Размеры [см] | 30.5*30.5*8 |
| Страна происхождения | Hungary |
| EAN | 4047084452079 |
