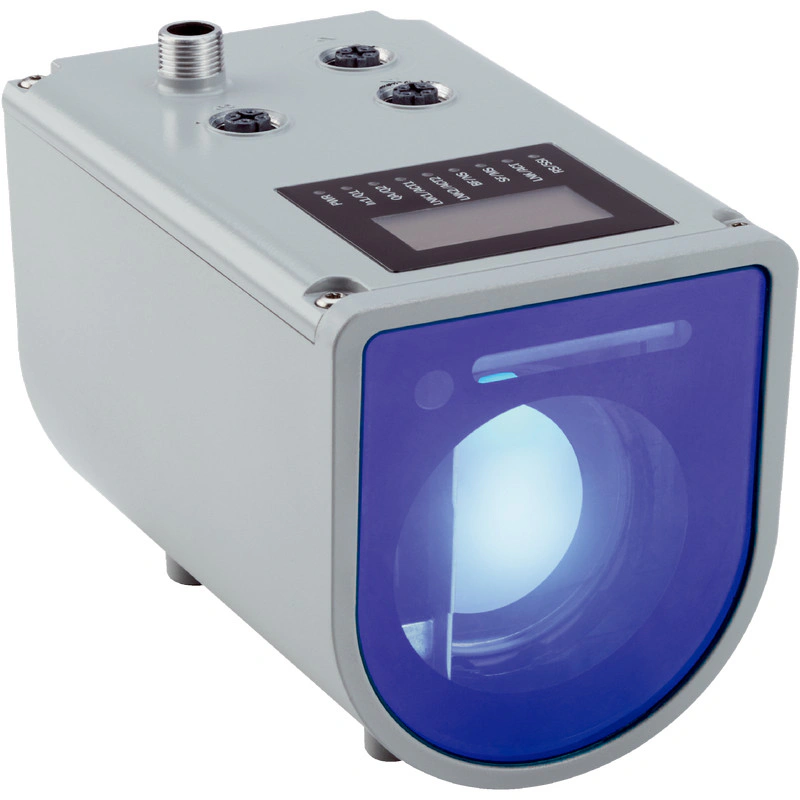

Лазерный датчик расстояния Dx1000

DL1000-S11110

Артикул 1100075

СтранаГермания
Вес1 г

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Принцип измерения HDDM+

Напряжение питания Vs DC 18 В ... 30 В, защита от обратной полярности

Колебания ≤ 5 Vпп 1)

Потребляемая мощность ≤ 22 Вт, при отключенном нагреве 2)≤ 35 Вт, При включенном обогреве 2)

Время инициализации > 30 s

Жилищный материал Металл (алюминиевый сплав (AlSi12))

EAN-13 · GTIN

Описание производителя

Лазерный датчик расстояния Dx1000

Технические данные 1100075

Характеристики

Принцип измерения

HDDM⁺

Механика/электроника

Напряжение питания V_s	DC 18 В ... 30 В, защита от обратной полярности
Колебания	≤ 5 V_пп ¹⁾
Потребляемая мощность	≤ 22 Вт, при отключенном нагреве ²⁾ ≤ 35 Вт, При включенном обогреве ²⁾
Время инициализации	> 30 s
Жилищный материал	Металл (алюминиевый сплав (AlSi12))
Материал окна	Стекло
Тип соединения	Круглый разъем M12 x 1
Индикация	Графический резистивный сенсорный дисплей, светодиодные индикаторы состояния
Вес	1,000 г
Размеры (Ш x В x Г)	84 мм x 104.4 мм x 140.5 мм
Номинальные параметры корпуса	IP65 ³⁾ IP67 ³⁾
Класс защиты	III (EN 61140)

¹⁾ Не должно быть меньше или больше V_S допуски.

²⁾ С внешней нагрузкой.

³⁾ При подключении с помощью подходящего соединительного разъема.

Параметры, связанные с безопасностью

MTTF_D	101 год
DC_avg	0%

Характеристики

Принцип измерения	HDDM⁺
Диапазон измерений мин ... макс:	0.2 m ... 1 500 м, на светоотражающей ленте "алмазного класса" ¹⁾ ²⁾ ³⁾
Цель	Отражатель
Разрешение	0.001 мм ... 100 мм, регулируемый ⁴⁾
Повторяемость	≥ 1 мм, см. линии характеристик повторяемости ¹⁾ ⁵⁾ ⁶⁾ ⁷⁾
Точность	Typ. ± 15 мм, см. диаграмму точности измерения ⁸⁾
Время отклика	3 мс ... 384 мс ⁷⁾
Время цикла измерения	1 мс 4 мс 16 мс
Время выхода	≥ 1 мс ⁹⁾
Источник света	Инфракрасный свет (905 нм, измерительный лазер) Видимый красный свет (650 нм, помощь при настройке)
Класс лазера	1, даже при одновременной работе измерительного и юстировочного лазера (IEC 60825-1:2014, EN 60825-1:2014)
Typ. размер светового пятна (расстояние)	5 мм x 20 мм (на расстоянии 1 м) ¹⁰⁾ 20 мм x 20 мм (на расстоянии 5 м) ¹⁰⁾ 35 мм x 25 мм (на расстоянии 10 м) ¹⁰⁾ 150 мм x 50 мм (на расстоянии 50 м) ¹⁰⁾ 290 мм x 80 мм (на расстоянии 100 м) ¹⁰⁾ 570 мм x 140 мм (на расстоянии 200 м) ¹⁰⁾ 4 200 мм x 920 мм (≥ 1 500 мм) ¹⁰⁾
Фильтр	Фильтр от дождя и снега Противотуманный фильтр Скользящее среднее значение расстояния Фильтр Калмана Среднее значение скорости перемещения
Дополнительная функция	Выбор соответствующего расстояния и диапазона уровня сигнала, выбор первого или последнего эхосигнала в выбранном диапазоне расстояния и уровня сигнала
Средний срок службы лазера (при 25 °C)	100,000 h ¹¹⁾
Макс. скорость движения	128 м/с

¹⁾ С макс. окружающий свет 100 кЛюкс солнечный свет.

²⁾ См. диаграмму диапазона измерений.

³⁾ Зависит от размера отражателя и времени измерительного цикла.

⁴⁾ Разрешение интерфейса данных.

⁵⁾ Статистическая погрешность 1 σ, условия окружающей среды постоянны, мин. время прогрева > около 15 мин.

⁶⁾ На отражающей ленте "алмазного класса".

⁷⁾ Зависит от выбранных настроек фильтра и времени измерительного цикла.

⁸⁾ При T = +23 °C и после времени прогрева > около 15 мин.

⁹⁾ В зависимости от используемого интерфейса.

¹⁰⁾ См. диаграмму размеров светового пятна.

¹¹⁾ Измерительный лазер.

Интерфейсы

Ethernet	✔ , TCP/IP
Функция	Параметрирование, вывод данных измерений (не поддерживается режим реального времени; характеристики передачи зависят от внешней сети)
Скорость передачи данных	10/100 МБит/с

Последовательный	✔ , RS-422
Примечание	Переключается на SSI

SSI	✔
Примечание	Возможность переключения на RS-422
Функция	Вывод данных измерений

EtherNet/IP™	✔
Функция	Параметрирование, вывод данных измерений (выходное значение расстояния, состояние устройства, уровень сигнала)

Входы/выходы
In1/Q1	Цифровой вход, цифровой выход (переключаемый)
QA/Q2	Аналоговый выход, цифровой выход (переключаемый)

Цифровой вход

Внутренняя подтягивающая цепь
Высокое напряжение переключения: мин. 13 V ... макс. напряжение питания

Напряжение переключения НИЗКОГО уровня: макс. 5 V

Функции переключения: деактивация измерительного лазера, активация выравнивающего лазера, предварительная настройка

Цифровой выход
Количество	0 ... 2 ¹⁾ ²⁾
Тип	Толкатель: PNP/NPN
Максимальный выходной ток I_A	≤ 100 мА

Аналоговый выход
Номер	1
Тип	Токовый выход
Ток	4 мА ... 20 мА ³⁾
Разрешение	16 бит

¹⁾ Защита от короткого замыкания, напряжение переключения U_V - 4 V.

²⁾ Переключение с внутренней подтяжкой, напряжение переключения ВЫСОКОЕ: мин. 13 V ... макс. напряжение питания, напряжение переключения НИЗКОЕ: макс. 5 V.

³⁾ Макс. нагрузка = (U_v- 7 V) / 21.5 мА.

Данные об окружающей среде

Температура окружающей среды, эксплуатация	-40 °C ... +55 °C ¹⁾ -40 °C ... +95 °C, работа с охлаждающим корпусом
Температура окружающей среды, хранение	-40 °C ... +75 °C
Макс. rel. влажность (без конденсации)	≤ 95 %
Влияние давления воздуха	0.3 ppm/hPa
Влияние температуры воздуха	-1 ppm/K
Температурный дрейф	Typ. 0.25 мм/К
Typ. Устойчивость к внешнему освещению	≤ 100 000 лк
Механическая нагрузка	Удар: 30 г / 6 мс в соответствии с DIN EN 60068-2-27 (Ea), 6 осей Непрерывный удар: 25 g / 6 мс в соответствии с DIN EN 60068-2-27 (усталость), 500 ударов, 6 осей

¹⁾ При температуре -40 °C время прогрева типично. Требуется 20 минут (при напряжении питания V_s = 24 V).

Информация о доставке

Вес единицы товара	1.359 килограмм
Вес нетто единицы продукции	1.359 килограмм
Объем единицы	9520 кубических сантиметров (см³)
Размеры [см]	201728
Страна происхождения	Германия
EAN	4047084494581
