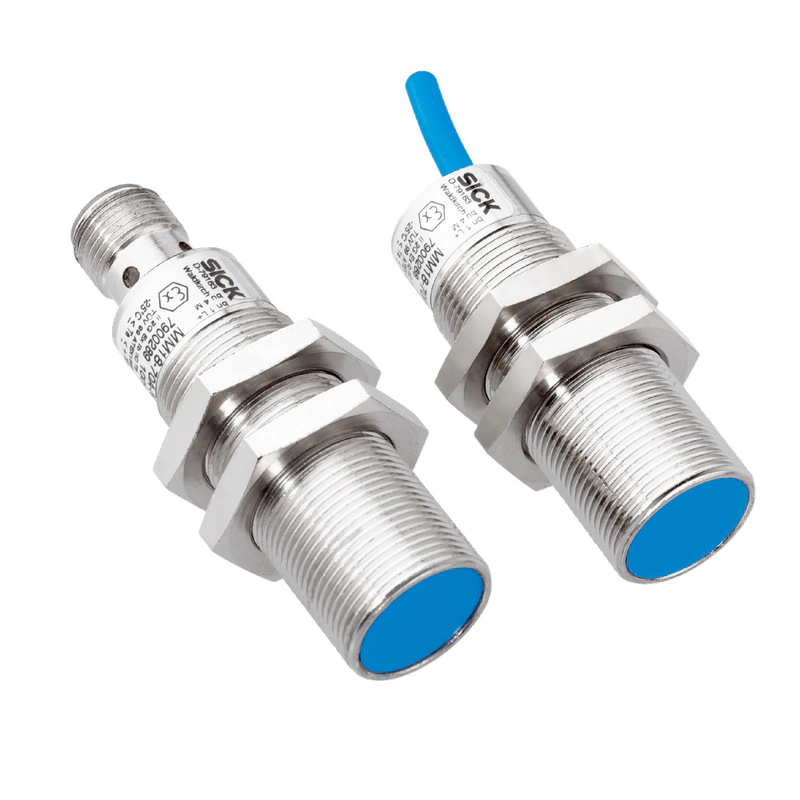

Магнитный датчик MMN MM18-70A-N-ZC0
Артикул 1102544
- СтранаHungary
- Вес101 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Корпус Цилиндрическая резьба
Размер резьбы M18 x 1
Диаметр Ø 18 мм
Диапазон чувствительности Sn 5 мм ... 70 мм 1)
Безопасный диапазон чувствительности Sa 56.7 мм
Магнитная чувствительность ≤ 0.7 мТл
EAN-13 · GTIN
Описание производителя
Магнитный датчик MMN
Технические данные 1102544
Характеристики
| Корпус | Цилиндрическая резьба |
| Размер резьбы | M18 x 1 |
| Диаметр | Ø 18 мм |
| Диапазон чувствительности Sn | 5 мм ... 70 мм 1) |
| Безопасный диапазон чувствительности Sa | 56.7 мм |
| Магнитная чувствительность | ≤ 0.7 мТл |
| Частота переключения | 1 000 Гц |
| Тип соединения | Мужской разъем M12, 4-контактный |
| Коммутационный выход | NAMUR |
| Выходная характеристика | Ток управления в зависимости от состояния переключения в соответствии с NAMUR EN 60947-5-6 |
| Электрическая проводка | постоянный ток 2-проводной |
| Магнитное выравнивание | Осевой |
| Номинальные параметры корпуса | IP67 2) |
| Поставляемые изделия | Монтажная гайка, латунь, никелированная (2x) |
1) Диапазон чувствительности при установке в немагнитный материал с использованием магнита MAG-3010-B (M4.0).
2) В соответствии с EN 60529.
Механика/электроника
| Колебания | ≤ 5 % 1) |
| Задержка времени до готовности | ≤ 2 мс |
| Гистерезис | ≤ 25 % |
| Воспроизводимость | ≤ 1 % 2) |
| Температурный дрейф (из Sr) | ± 10 % |
| ЭМС | В соответствии с EN 60947-5-2 |
| Потребляемый ток, датчик активирован | ≥ 2.3 мА |
| Потребляемый ток, датчик не активирован | ≤ 1 мА |
| Сопротивление кабеля | ≤ 50 Ω |
| Защита от обрыва провода | ✔ |
| Защита от короткого замыкания | ✔ |
| Защита от обратной полярности | ✔ |
| Устойчивость к ударам и вибрации | 30 г, 11 мс / 10 ... 55 Гц, 1 мм |
| Рабочая температура окружающей среды | -25 °C ... +70 °C |
| Материал корпуса | Металл, никелированная латунь |
| Длина корпуса | 65 мм |
| Длина резьбы | 40 мм |
| Момент затяжки, макс. | ≤ 25 Нм |
| Сертификат об утверждении типа | TÜV 19 ATEX 241335 |
| Сертификат типового испытания Великобритании | UL22UKEX2385 |
| Маркировка ATEX | EX II 1G Ex ia IIC T6 Ga EX II 1D Ex ia IIIC T20085 °C Da Ta: -25 °C ... +70 °C |
| Категория взрывоопасной зоны | 1G, 1D |
| Входное напряжение Ui макс. | 16 V 3) |
| Потребляемая мощность Pi макс. | 100 мВт 3) |
| Входной ток Ii макс. | 30 мА 3) |
| Внутренняя емкость Ci макс. | 130 нФ 3) |
| Внутренняя индуктивность Li макс. | 10 мкГ 3) |
| Номинальное напряжение | 8.2В постоянного тока |
1) ВS.
2) Von Sr (VS и Ta постоянны).
3) Только для подключения к отдельно сертифицированной искробезопасной цепи.
Параметры, связанные с безопасностью
| MTTFD | 2 828 лет |
| DCсредняя | 0 % |
| TM (время выполнения задания) | 20 лет |
Информация о доставке
| Вес единицы товара | 0.101 килограмм |
| Вес нетто единицы продукции | 0.101 килограмм |
| Объем единицы | 176 кубических сантиметров (см³) |
| Размеры [см] | 8*2*11 |
| Страна происхождения | Hungary |
| EAN | 4047084471841 |
