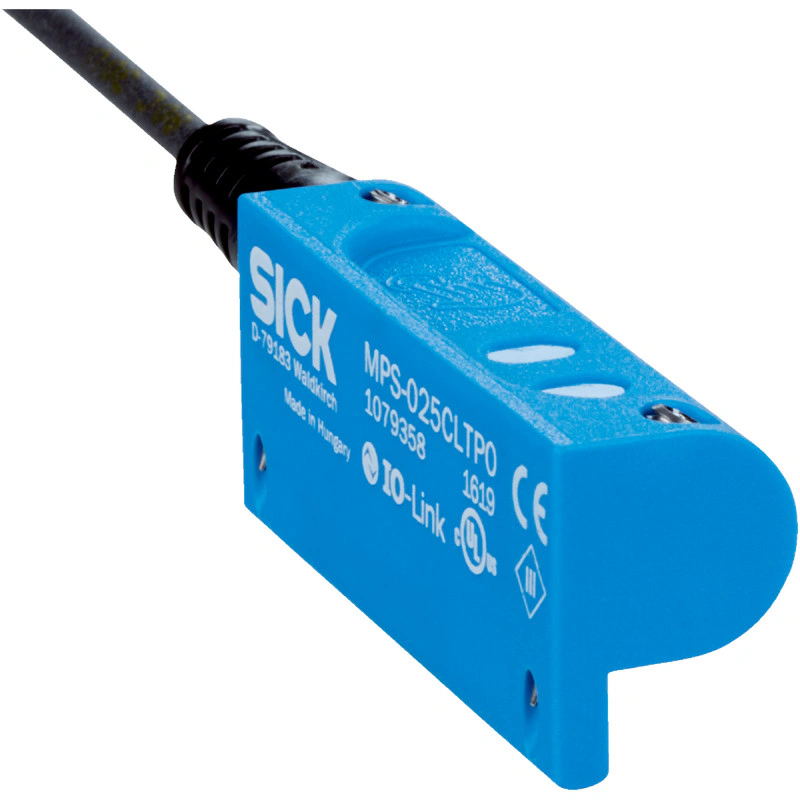

Датчик цилиндра MPS-C MPS-025CLTQDS01
Артикул 1111002
- СтранаHungary
- Вес66 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Тип цилиндра С-образный паз
Диапазон измерения 25 мм 1)
Длина корпуса 41 мм
Коммутационный выход Толкатель: PNP/NPN
Функция выхода Аналоговый, IO-Link, коммутационный выход
Электрическая проводка DC 4-проводной
EAN-13 · GTIN
Описание производителя
Датчик цилиндра MPS-C
Технические данные 1111002
Характеристики
| Тип цилиндра | С-образный паз | ||||||
| Типы цилиндров с адаптером | Цилиндр с круглым корпусом Профильные цилиндры и цилиндры со стяжками SMC-рейка CDQ2 SMC рельс ECDQ2 | ||||||
| Диапазон измерения | 25 мм 1) | ||||||
| Длина корпуса | 41 мм | ||||||
| Коммутационный выход | Толкатель: PNP/NPN | ||||||
| Функция выхода | Аналоговый, IO-Link, коммутационный выход | ||||||
| Электрическая проводка | DC 4-проводной | ||||||
| Аналоговый выход (напряжение) | 0 V ... 10 V 2) | ||||||
| Аналоговый выход (ток) | 4 мА ... 20 мА | ||||||
| Номинальные параметры корпуса | IP67 3) | ||||||
| |||||||
1) ± 1 мм.
2) Предустановка.
3) В соответствии с EN 60529.
Механика/электроника
| Напряжение питания | 12В постоянного тока ... 30В постоянного тока | ||||||||||||||
| Потребляемая мощность | 42 мА, без нагрузки | ||||||||||||||
| Падение напряжения | ≤ 2 V | ||||||||||||||
| Непрерывный ток Ia | ≤ 100 мА 1) | ||||||||||||||
| Макс. сопротивление нагрузки | ≤ 500 Ω Выходная мощность, при 24 В | ||||||||||||||
| Min. сопротивление нагрузки | ≥ 2 кΩ 2) | ||||||||||||||
| Класс защиты | III | ||||||||||||||
| Задержка времени до готовности | 0.15 s | ||||||||||||||
| Требуемая чувствительность к магнитному полю, typ. | 3 мТ ... 12 мТл | ||||||||||||||
| Разрешение, typ. | ≥ 50 мкм | ||||||||||||||
| Погрешность линейности, typ. | 0.3 мм 3) | ||||||||||||||
| Точность повторения, typ. | 0.1 мм 4) | ||||||||||||||
| Частота дискретизации, typ. | 1 мс | ||||||||||||||
| Защита от обратной полярности | Да | ||||||||||||||
| Защита от короткого замыкания | Да | ||||||||||||||
| Светодиодный индикатор состояния | Да | ||||||||||||||
| Цифровой коммутационный выход | Да | ||||||||||||||
| Обучение | Да | ||||||||||||||
| Рабочая температура окружающей среды | -20 °C ... +70 °C | ||||||||||||||
| Устойчивость к ударам и вибрации | 30 г, 11 мс / 10 ... 55 Гц, 1 мм | ||||||||||||||
| ЭМС | В соответствии с EN 60947-5-7 5) | ||||||||||||||
| Тип подключения | Кабель с разъемом M12, 4-контактный, с накатными гайками, 0.6 м | ||||||||||||||
| |||||||||||||||
| |||||||||||||||
| UL Файл №. | NRKH.E181493 & NRKH7.E181493 | ||||||||||||||
1) ≤ 100 мА (PUSH); ≥ -100 мА (PULL).
2) Выходное напряжение.
3) При 25 °С, погрешность линейности (максимальное отклонение) в зависимости от кривой отклика и функции минимального отклонения.
4) При 25 °С, повторяемость перемещения магнита в одном направлении.
5) Аналоговое измеренное значение может отклоняться при переходных режимах.
Коммуникационный интерфейс
| Интерфейс связи | IO-Link V1.1 |
| Детали интерфейса связи | COM3 |
| Время цикла | 1 мс |
| Длина данных процесса | 16 бит |
| Структура данных процесса | Бит 0 = сигнал переключения QL1 Бит 1 = сигнал переключения QL2 Бит 2 = сигнал переключения QL3 Бит 3 = сигнал переключения QL4 Бит 4 ... 15 = положение (в 50 мкм) |
Информация о доставке
| Вес единицы товара | 66 грамм |
| Вес нетто единицы продукции | 66 грамм |
| Объем единицы | 300 кубических сантиметров (см³) |
| Размеры [см] | 6*5*10 |
| Страна происхождения | Hungary |
| EAN | 4047084467196 |
