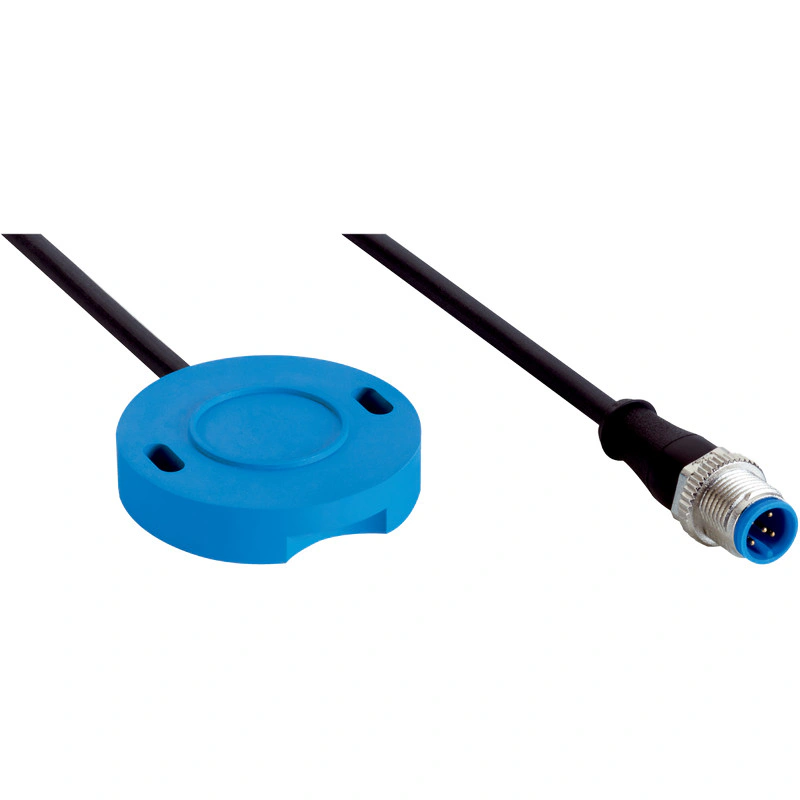

Магнитный датчик MAS MASQ47-36PEKU1SA10
Артикул 1113979
- СтранаHungary
- Вес82 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размеры 47 мм x 47 мм x 10 мм
Диапазон измерения 0° ... 360°
Разрешение 12 бит
Погрешность линейности, typ. ± 1°
Повторяемость < 0.3° 1)
Количество регулируемых углов 32
EAN-13 · GTIN
Описание производителя
Магнитный датчик MAS
Технические данные 1113979
Характеристики
| Размеры | 47 мм x 47 мм x 10 мм | ||||||||||
| Диапазон измерения | 0° ... 360° | ||||||||||
| Разрешение | 12 бит | ||||||||||
| Погрешность линейности, typ. | ± 1° | ||||||||||
| Повторяемость | < 0.3° 1) | ||||||||||
| Количество регулируемых углов | 32 | ||||||||||
| Частота выборки | 900 Гц | ||||||||||
| Коммутационный выход | 3 x PNP или режим IO-Link 2 x PNP | ||||||||||
| Функция выхода | Программируемый (заводская настройка: нормально разомкнутый контакт) | ||||||||||
| Электропроводка | Постоянный ток 5-проводной | ||||||||||
| Рабочее расстояние | 1.5 мм ... 4 мм 2) | ||||||||||
| Магнитное смещение | ± 0.2 мм | ||||||||||
| |||||||||||
1) Ub и Ta постоянны.
2) Данная спецификация измерена с магнитами, перечисленными в разделе "Аксессуары. Значение может меняться, если используются другие магниты.
Механика/электроника
| Напряжение питания | 10В постоянного тока ... 30В постоянного тока |
| Остаточная пульсация | 10 % |
| Падение напряжения | ≤ 2 V 1) |
| Потребляемый ток | ≤ 30 мА 2) |
| Непрерывный ток Ia | ≤ 200 мА 3) |
| Защита от короткого замыкания | ✔ |
| Защита от обратной полярности | ✔ |
| Защита от импульсов при включении питания | ✔ |
| Тип подключения | Кабель с наружным разъемом |
| Материал, кабель | PUR |
| Поперечное сечение проводников | 0.34 мм² |
| Диаметр кабеля | 4.8 мм |
| Материал корпуса | Пластик (PPS) |
| Момент затяжки | Typ. 1 Нм |
| Класс защиты | III |
| MTTFd: среднее время до опасного отказа | 722 года |
| UL File No. | E181493 |
| DCavg | 0 % |
1) При Ia макс.
2) Без нагрузки.
3) На каждый выход.
Интерфейс связи
| Коммуникационный интерфейс | IO-Link V1.1 |
| Коммуникационный интерфейс | COM3 (230,4 кбод) |
| Время цикла | ≥ 1 мс |
| Длина по технологическим данным | 4 Байт |
| Структура данных процесса | См. "Дополнение к руководству по эксплуатации, номер документа 8024987" |
| Заводская настройка | Диапазоны углов: 0...120 Qint1 = Q1, 120...240 Qint2 = Q2, 240...359.9 Qint3 = Q3 Выход: нормально открытый контакт Задержка времени: деактивировано |
Данные об окружающей среде
| ЭМС | EN 61000-4-2 ESD: 4 кВ CD / 8 кВ AD EN 61000-4-3 ВЧ-излучение: 10 Veff EN 61000-4-4 разрыв: 2 кВ EN 61000-4-6 ВЧ с проволочным креплением: 10 Вeff | ||||||
| Номинальные параметры корпуса | IP67 (EN 60529) 1) IP68 (EN 60529) 1) | ||||||
| Диапазон рабочих температур | -40 °C ... +80 °C | ||||||
| |||||||
| Устойчивость к вибрации | 15 г, 5 Гц ... 2 000 Гц, 120 минут (EN 60068-2-6) | ||||||
1) IPx8 = 168 ч, 1 м.
Интеллектуальная задача
| Имя интеллектуальной задачи | Базовая логика | ||||||||
| Функция таймера | Деактивированный Задержка включения Задержка выключения Задержка включения и выключения Импульс (один удар) | ||||||||
| Инвертор | Да | ||||||||
| |||||||||
Информация о доставке
| Вес единицы товара | 82 грамм |
| Вес нетто единицы продукции | 82 грамм |
| Объем единицы | 205.7 кубических сантиметров (см³) |
| Размеры [см] | 11*1.7*11 |
| Страна происхождения | Hungary |
| EAN | 4047084510434 |
