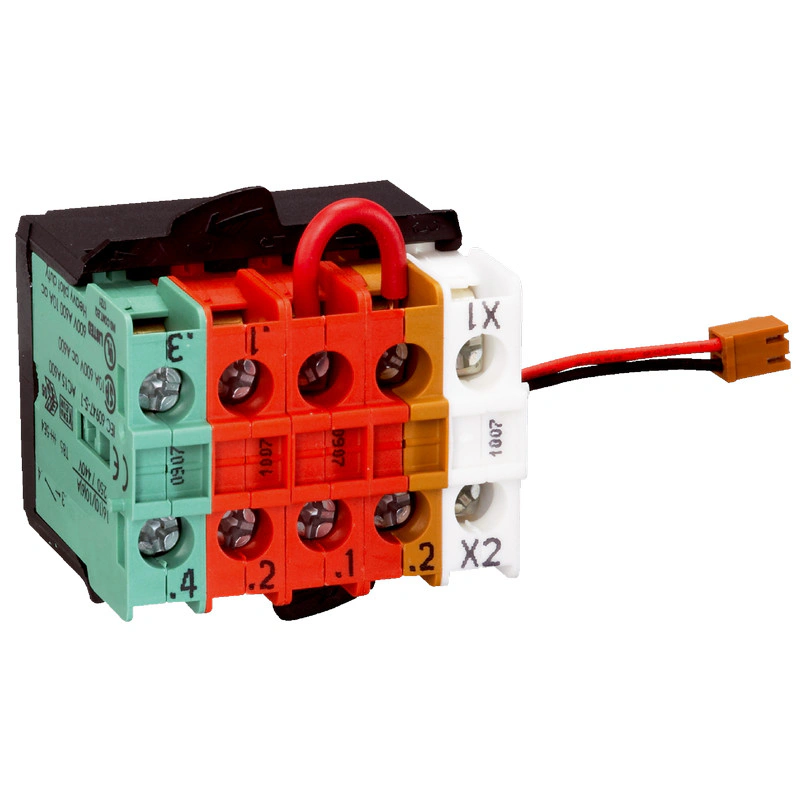

Характеристики
| Количество нормально замкнутых контактов | 2 |
| Количество контактов N/O | 1 |
| Контактный модуль для монтажа на панель | ✔ |
| Кнопка аварийного останова (с подсветкой) | ✔ |
Параметры, связанные с безопасностью
| B10d параметр | 250.000 циклов переключения |
Функции
| Безопасное последовательное соединение | Нет, только индивидуальная проводка (с диагностикой) |
Интерфейсы
| |||||||
| Подключение подсветки | ✔ | ||||||
Электрические характеристики — Эксплуатационные характеристики
| Класс защиты | II (EN 50178) |
| Принцип переключения | Переключающий элемент медленного действия |
| Количество контактов N/C принудительного действия | 2 |
| Количество контактов N/O | 1 |
| Категория использования | AC-15/DC-13 (EN 60947-5-1) |
| Номинальный рабочий ток (напряжение) | 3 A (250В переменного тока) 2 A (24В постоянного тока) |
| Номинальное напряжение изоляции Ui | 600 V |
| Коммутационное напряжение | ≥ 5В постоянного тока |
| Коммутационный ток | ≥ 1 мА |
| Электрический ресурс | 1 x 106 циклы переключения 1) |
1) При номинальной нагрузке.
Электрические данные — Освещение
| Напряжение питания Вs | 24 В ПОСТ. ТОКА (12 В ПОСТ. ТОКА … 30В постоянного тока) |
| Потребляемая мощность | 8 мА … 44 мА |
| Время жизни | 70.000 h 1) 100.000 h 2) |
1) При 55 °C, 20 мА.
2) При 25 °C, 20 мА.
Механические данные
| Вес | 95 g |
| Монтажное исполнение | Версия для монтажа на панель |
| Механический ресурс | 1 x 106 циклы переключения |
Данные об окружающей среде
| Рабочая температура окружающей среды | -30 °C … +85 °C |
| Температура хранения | -50 °C … +85 °C |
Информация о доставке
| Вес единицы товара | 84 грамм |
| Вес нетто единицы продукции | 84 грамм |
| Объем единицы | 472.5 кубических сантиметров (см³) |
| Размеры [см] | 70.5*6*100.5 |
| Страна происхождения | Германия |
