Ranger Studio представляет собой профессиональный оценочный инструмент, разработанный специально для ознакомления новых пользователей с возможностями 3D-камер серии Ranger производства компании SICK. Это программное обеспечение позволяет настраивать геометрические и оптические параметры, тестировать различные конфигурации и проводить оценку работы камер для конкретных промышленных приложений.
Программное обеспечение (артикул 2047925 SICK)
Важно отметить, что программное обеспечение с артикулом 2047925 SICK не входит в комплект поставки оборудования и приобретается отдельно. В состав данного программного обеспечения входят:
- Ranger Studio — инструмент для конфигурации и оценки камер
- API iCon, необходимые для интеграции Ranger, с примерами кода и документацией

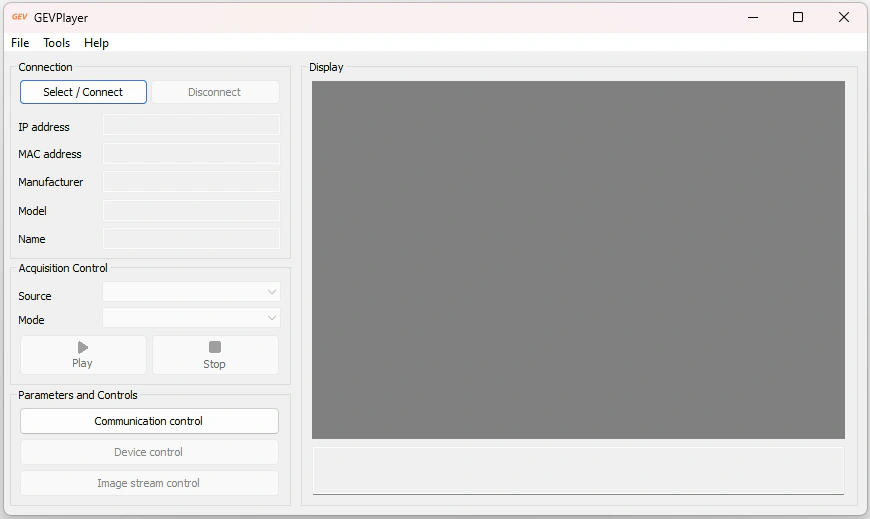

- eBUS SDK с драйверами GigE для работы с камерами по сети
Основные возможности Ranger Studio

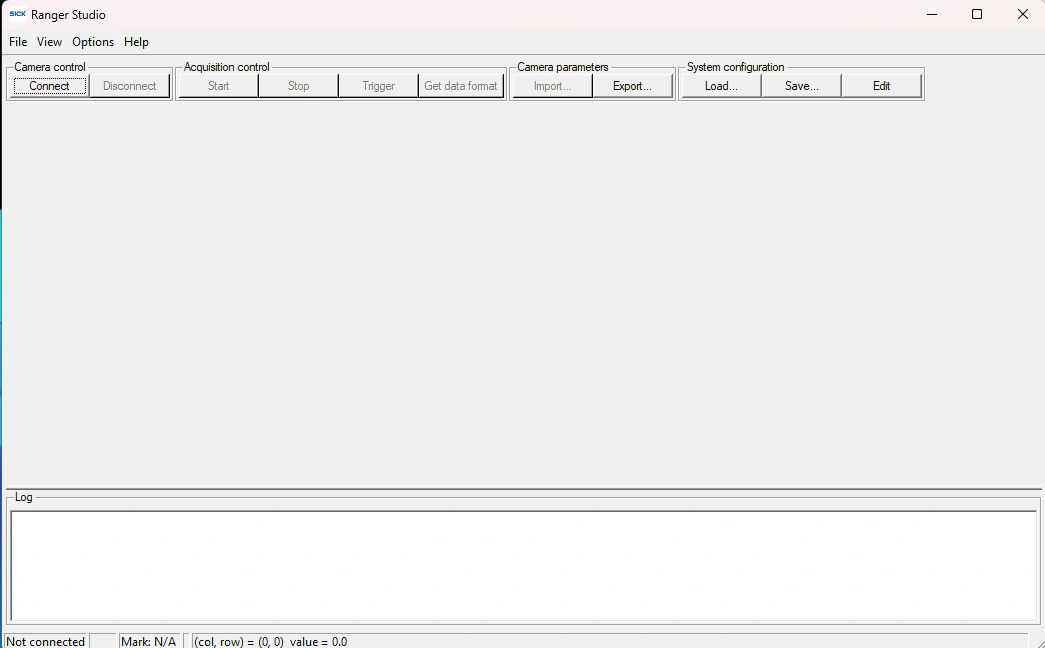

Ranger Studio предоставляет удобный графический интерфейс для всесторонней оценки камер Ranger и их возможностей. С помощью этого инструмента пользователи могут:
- Конфигурировать камеру для сбора данных
- Визуализировать собранные данные в различных режимах
- Настраивать параметры измерений
- Получать высококачественные данные для конкретных задач

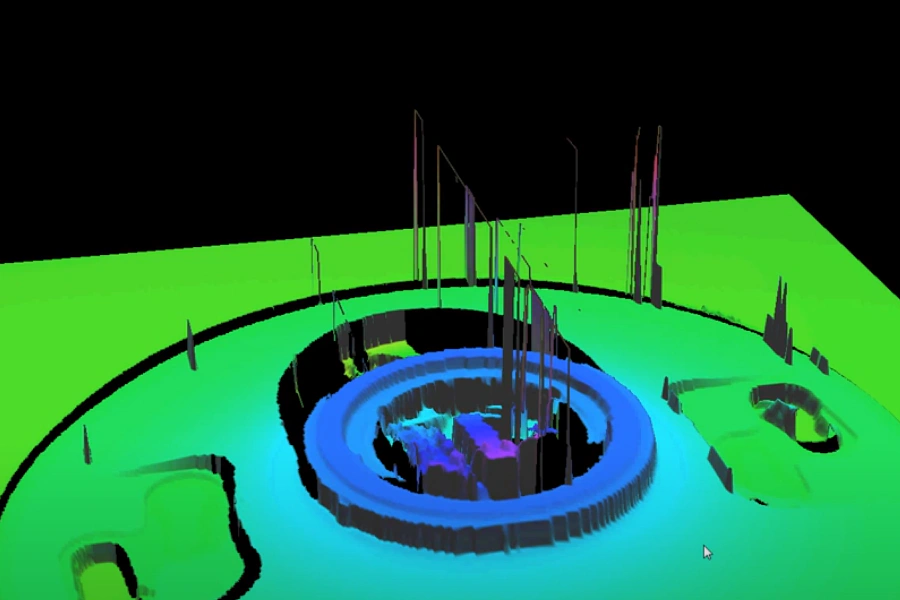

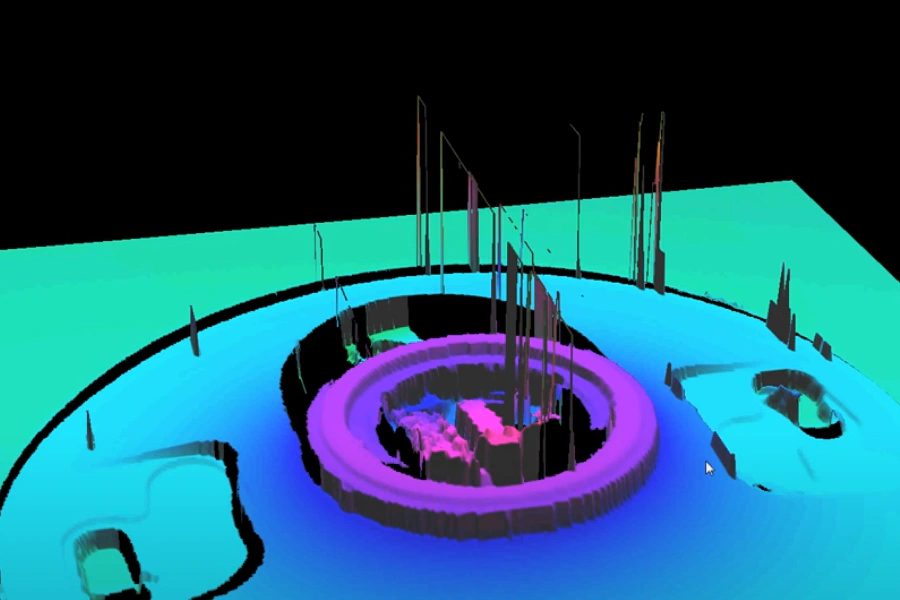

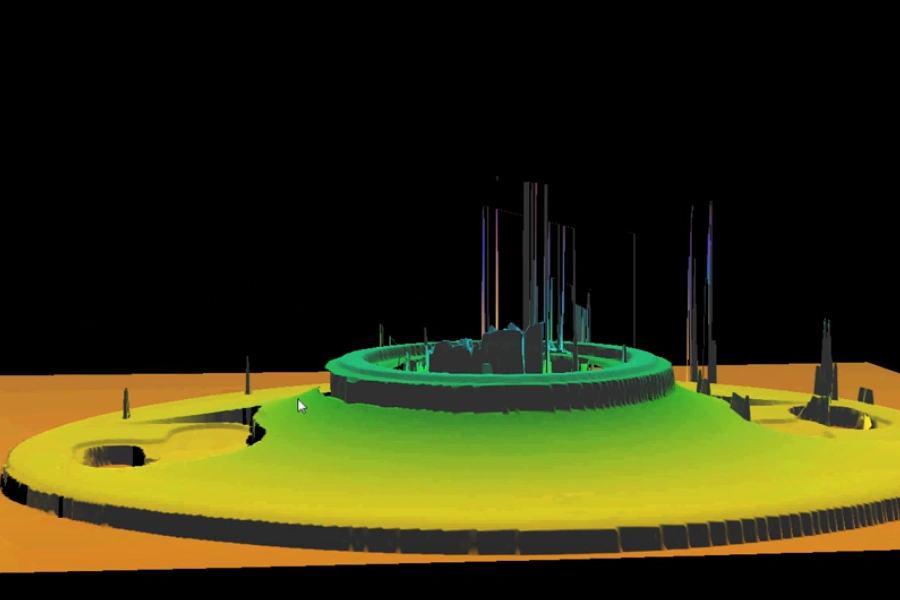

Результаты могут отображаться в различных окнах, включая изображение с камеры, профильное изображение и трехмерное представление данных.
Ranger Studio как компонент разработки приложений
Используя Ranger в качестве компонента потоковой передачи данных в среде ПК, можно разрабатывать гибкие и мощные решения. Это возможно благодаря точной настройке как производительности ПК, так и алгоритмов обработки изображений. На рынке доступны различные программные пакеты от сторонних разработчиков, которые можно использовать с Ranger для создания комплексных решений для инспекции.
Для интеграции Ranger в приложения Windows предоставляются два API, включенные в программное обеспечение для разработки:
- iCon C++ для использования с C++ в Visual Studio .Net 2003/2005
- iCon C для использования с C, например, в Visual Studio 6
Пример применения камер Sick Ranger
Ranger может служить компонентом технического зрения в системе инспекции, например, для контроля качества и содержимого блистерных упаковок. В таком приложении Ranger выступает источником данных MultiScan, предоставляя компьютеру 3D-профили, поверхностные полутоновые изображения и информацию о лазерном рассеянии. Эти три различных измерения необходимы для решения задачи инспекции:
- Обнаружение деформированных ячеек
- Проверка печатного текста
- Выявление пустых ячеек
Особенности работы с Ranger Studio
Ranger Studio позволяет подключаться к одной из нескольких возможных камер Ranger. После установления соединения пользователь может:
- Отображать живые 2D-изображения
- Собирать данные MultiScan с отдельным отображением каждого компонента
- Получать чистые профили формы для отображения в виде 3D-изображений
- Собранные данные можно визуализировать различными способами с помощью таких инструментов, как масштабирование, просмотр профиля и интерактивный 3D-рендеринг.
Модели Ranger и аксессуары
Ranger от компании SICK доступен в трех основных моделях: Ranger C, Ranger E и Ranger D. Каждая модель предлагается в нескольких вариантах с разрешением сенсора 512 x 512 или 1536 x 512, а также с дополнительной линией высокого разрешения 3072 для измерений в градациях серого.
Если у вас возникли вопросы по программному обеспечению для машинного зрения SICK или вам требуется дополнительная информация, пожалуйста, свяжитесь с нами по электронной почте.
