| Описание |
|---|

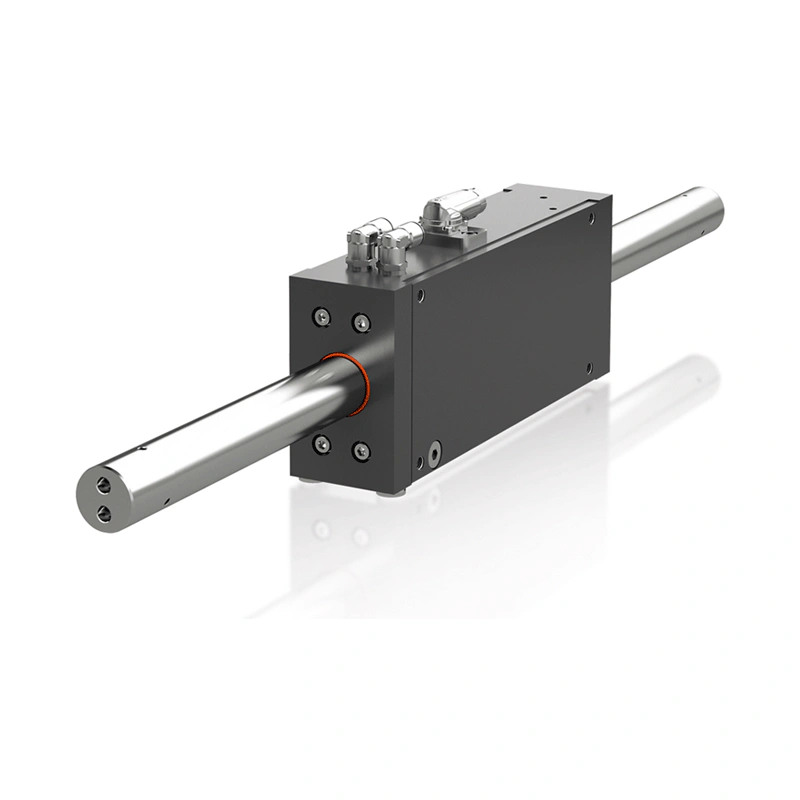

| Безжелезный трубчатый двигатель AA2518 совершает поступательные движения без какого-либо зубчатого зацепления, что позволяет создавать динамичные, очень плавные и невероятно точные профили движения. Еще одним преимуществом является отсутствие дополнительных механических элементов, таких как шпиндели. Компактная конструкция, исключительная точность и впечатляющая динамика делают этот двигатель идеальным для использования в упаковочной и станочной технике, а также в бумажной, текстильной и пищевой промышленности. Трубчатый двигатель AA2518 с водяным охлаждением обеспечивает пиковое усилие 1050 Н и максимальную скорость 8 м/с при номинальном усилии 300 Н. Его можно использовать даже в наших сервоприводах AX5000 или AX8000 в сочетании с имеющимися в продаже линейными энкодерами. Благодаря обтекаемой механике и соответственно меньшему количеству движущихся частей он не только легко интегрируется в соответствующую машину или систему, но и является чрезвычайно компактным и экономически эффективным в использовании. AA2518 не имеет люфтов и не изнашивается в системе, что приводит к значительному снижению затрат на техническое обслуживание по сравнению с использованием таких элементов, как шпиндели. Как и положено линейному двигателю, перемещения могут осуществляться через первичную или вторичную часть в зависимости от необходимости, при этом трубчатый двигатель обладает дополнительным преимуществом — высокой степенью защиты IP65. Полный ассортимент продукции также включает в себя сопутствующие магнитные стержни для различных длин хода, а также полностью подключенные кабели. |
| Технические данные | AA2518-2HN0-1001 |
|---|---|
| Тип двигателя | трубчатый синхронный линейный двигатель |
| Номинальное напряжение питания | 100…480 В ПЕРЕМЕННОГО ТОКА |
| Пиковое усилие | 1050 N |
| Непрерывное усилие | 370 N |
| Пиковый ток | 15 A |
| Непрерывный ток | 4.7 A |
| Макс. скорость | 8 м/с |
| Охлаждение | водяное охлаждение |
| Способ подключения | вилка itec® |
| Температура окружающей среды (эксплуатация) | +5…+40°C |
| Сертификаты/маркировка | CE |
| Данные корпуса | AA251x |
|---|---|
| Степень защиты | IP65 |
| Материал | алюминий |
| Покрытие/поверхность | твердое анодированное покрытие, черный |
| Размеры | AA2518 |
|---|---|
| b | 70 мм |
| l | 293 мм |
| ha | 120 мм |
| hb | 151,37 мм |
| lm | 766 мм/1000 мм |
| hm | 35 мм |
| Информация для заказа | |
|---|---|
| AA2518-2HN0-1001 | основной компонент: трубчатый двигатель, 400/480 В переменного тока, Fn = 370 Н, In = 4.7 A, водяное охлаждение, с разъемом itec® |
| AA2500-0766-0000 | вторичный компонент: магнитный стержень, lm = 766 мм |
| AA2500-1000-0000 | вторичный компонент: магнитный стержень, lm = 1000 мм |
