| Описание |
|---|

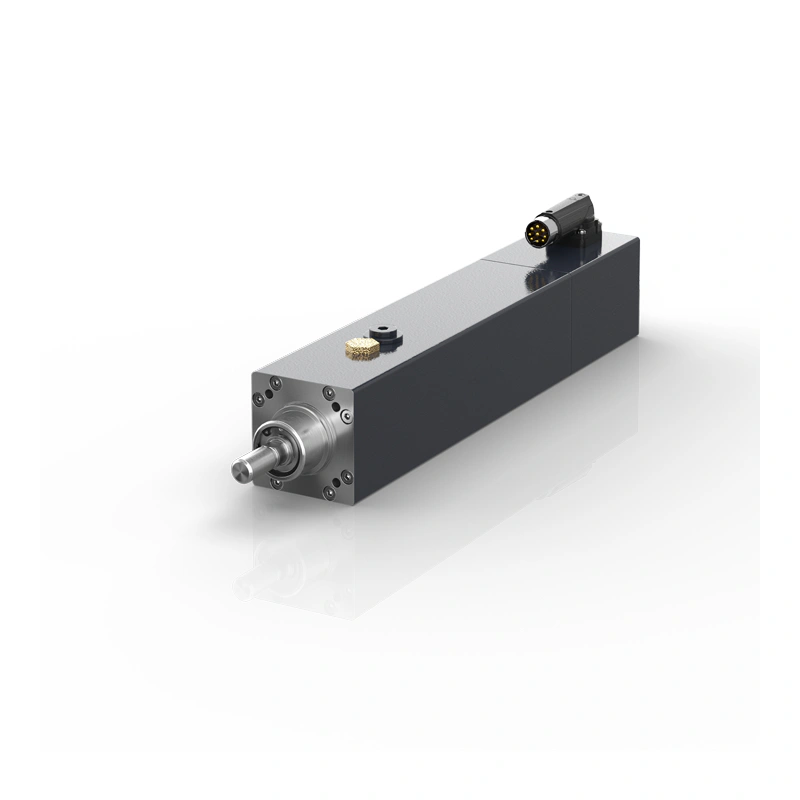

| В зависимости от шага шпинделя электроцилиндры AA3023 обеспечивают пиковое усилие 3125…6250 Н и максимальную скорость 0.5 к 1.0 м/с в диапазоне напряжения от 100 до 480 В переменного тока. Размеры AA3023 соответствуют размерам фланца и местам привинчивания пневматического цилиндра по ISO 15552 с диаметром поршня 40 мм. Помимо простого внедрения в существующие системы, стандартизированная периферия пневматического цилиндра также проста в использовании. Преимущества в отношении силы, динамики и компактности соответствуют преимуществам сервотехники, таким как управляемое позиционирование, безопасное удержание в неподвижном состоянии и высокая эффективность. Помимо высокого разрешения, установленный безопасный 24-битный многооборотный энкодер обладает преимуществами OCT и электронной таблички для быстрого и простого ввода в эксплуатацию. Кроме того, электроцилиндр обеспечивает простой доступ к технологическим данным, которые могут быть использованы для быстрой и простой оптимизации производительности обработки. Различные углы наклона шпинделя и безлюфтовый стопорный тормоз доступны в качестве опций. Beckhoff поставляет необходимые готовые к подключению кабели и программное обеспечение для работы с электроцилиндрами. Основные характеристики
|
| Варианты изделий | Пиковая сила | Непрерывное усилие | Макс. скорость | Макс. ускорение |
|---|---|---|---|---|
| AA3023-2xyz | 6250 N | 1400 N | 0.50 м/с | 10 м/с² |
| AA3023-4xyz | 3125 N | 700 N | 1.0 м/с | 20 м/с² |
| Технические данные | AA3023-2xyz |
|---|---|
| Тип двигателя | Трехфазный синхронный двигатель с возбуждением от постоянных магнитов со встроенным приводом шпинделя |
| Номинальное напряжение | 100…480 В ПЕРЕМЕННОГО ТОКА |
| Пиковое усилие | 6250 N |
| Непрерывное усилие | 1400 N |
| Пиковый ток | 8.8 A |
| Непрерывный ток | 2.0 A |
| Макс. скорость | 0.50 м/с |
| Макс. ускорение | 10 м/с² |
| Макс. ход | 150 мм |
| Шаг шпинделя | 5 мм с защитой от скручивания |
| Охлаждение | конвекция |
| Обратная связь с двигателем | Многооборотный абсолютный энкодер OCT, 24 бита, с поддержкой SIL 2 |
| Способ подключения | вилка itec® |
| Температура окружающей среды (эксплуатация) | +5…+40°C |
| Утверждения/маркировка | CE |
| Данные корпуса | AA3xxx |
|---|---|
| Степень защиты | IP50, IP54 с вентиляционным шлангом вместо вентиляционной заглушки |
| Форма конструкции | фланец по ISO 15552, фланцевое крепление по IM B14, IM V18, IM V19 |
| Материал | алюминий |
| Покрытие/поверхность | темно-серое порошковое покрытие, аналогичное RAL7016 |
| Размеры | AA3023-2xyz |
|---|---|
| a | 35 f8 |
| b | M12 x 1.25 |
| d | 24 мм |
| l | 38 мм |
| r | 58 мм |
| k | 310 мм (опция заказа z (стопорный тормоз) не влияет на общую длину двигателя) |
| Ссылка для заказа AA3023-2xyz | |
|---|---|
| x = 2 | 150 мм ход |
| y = H | Технология One Cable для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, электронная идентификационная табличка, многооборотный, абсолютное положение в пределах 4096 оборотов, разрешение 24 бита, с поддержкой SIL 2 |
| z = 0 | без удерживающего тормоза |
| z = 1 | с удерживающим тормозом с возбуждением от постоянного магнита |
| Опции не могут быть установлены в полевых условиях. |
