| Описание |
|---|

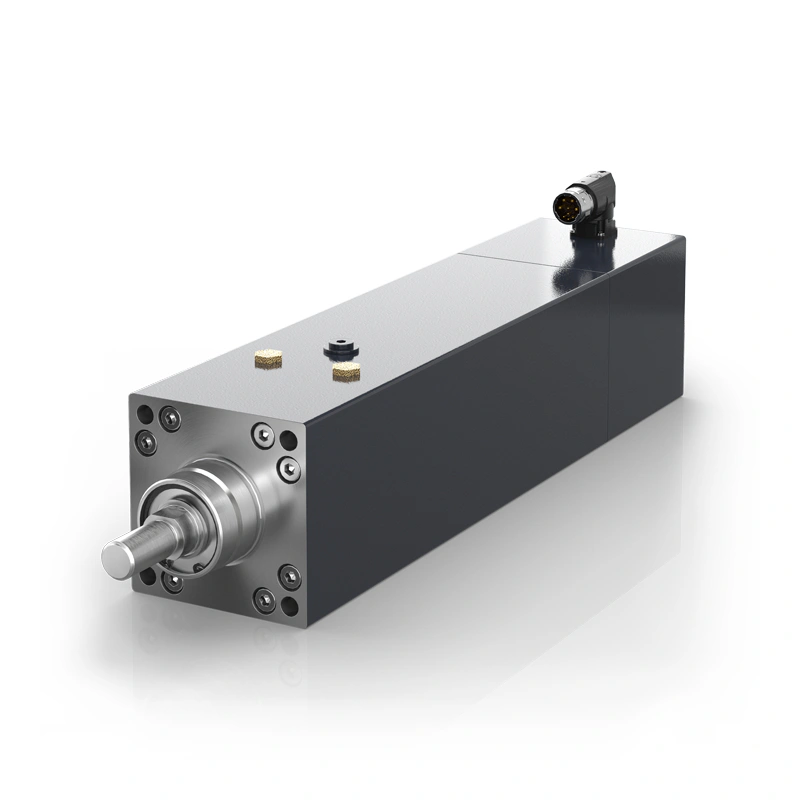

| В зависимости от шага шпинделя электроцилиндр AA3053 обеспечивает пиковое усилие 12500…25000 Н и максимальную скорость 0.5 до 1.0 м/с в диапазоне напряжения от 100 до 480 В переменного тока. Размеры AA3053 соответствуют размерам фланца и точкам привинчивания пневматического цилиндра по ISO 15552 с диаметром поршня 100 мм. Помимо простого внедрения в существующие системы, стандартизированная периферия пневматического цилиндра также проста в использовании. Преимущества в отношении силы, динамики и компактности соответствуют преимуществам сервотехнологии, таким как контролируемое позиционирование, безопасная фиксация в остановленном состоянии и высокая эффективность. В дополнение к высокому разрешению, установленный безопасный 24-битный многооборотный энкодер предлагает преимущества OCT и электронной таблички для быстрого и простого ввода в эксплуатацию. Кроме того, электроцилиндр обеспечивает простой доступ к технологическим данным, которые можно быстро и легко использовать для оптимизации производительности обработки. Различный шаг шпинделя и безлюфтовый стопорный тормоз доступны в качестве опций. Beckhoff поставляет необходимые готовые к подключению кабели и программное обеспечение для работы с электроцилиндрами. Основные моменты
|
| Варианты исполнения | Пиковое усилие | Непрерывная сила | Макс. скорость | Макс. ускорение |
|---|---|---|---|---|
| AA3053-4xyz | 25,000 N | 6350 N | 0.50 м/с | 10 м/с² |
| AA3053-6xyz | 12,500 N | 3175 N | 1.0 м/с | 20 м/с² |
| Технические данные | AA3053-4xyz |
|---|---|
| Тип двигателя | Трехфазный синхронный двигатель с возбуждением от постоянных магнитов и встроенным приводом шпинделя |
| Номинальное напряжение | 100…480 В ПЕРЕМЕННОГО ТОКА |
| Пиковое усилие | 25,000 N |
| Непрерывное усилие | 6350 N |
| Пиковый ток | 36.8 A |
| Непрерывный ток | 7.6 A |
| Макс. скорость | 0.50 м/с |
| Макс. ускорение | 10 м/с² |
| Макс. ход | 250 мм |
| Шаг шпинделя | 10 мм с защитой от скручивания |
| Охлаждение | конвекция |
| Обратная связь с двигателем | Многооборотный абсолютный энкодер OCT, 24 бита, с поддержкой SIL 2 |
| Способ подключения | Штекер M23 speedtec® |
| Температура окружающей среды (эксплуатация) | +5…+40°C |
| Одобрения/маркировка | CE |
| Данные корпуса | AA3xxx |
|---|---|
| Степень защиты | IP50, IP54 с вентиляционным шлангом вместо вентиляционной пробки |
| Форма исполнения | фланец в соответствии с ISO 15552, фланцевое крепление в соответствии с IM B14, IM V18, IM V19 |
| Материал | алюминий |
| Покрытие/поверхность | темно-серое порошковое покрытие, аналогичное RAL7016 |
| Размеры | AA3053-4xyz |
|---|---|
| a | 55 f8 |
| b | M20 x 1.5 |
| d | 40 мм |
| l | 89 мм |
| r | 110 мм |
| k | 475 мм (опция заказа z (тормоз удержания) не влияет на общую длину двигателя) |
| Ссылка для заказа AA3053-4xyz | |
|---|---|
| x = 4 | Ход 250 мм |
| y = H | Технология одного кабеля для питания и обратной связи: передача обратной связи через кабель двигателя, кабель обратной связи не требуется, электронная идентификационная табличка, многооборотный, абсолютное положение в пределах 4096 оборотов, разрешение 24 бита, с поддержкой SIL 2 |
| z = 0 | без удерживающего тормоза |
| z = 1 | с удерживающим тормозом с возбуждением от постоянного магнита |
| Опции не могут быть установлены в полевых условиях. |
