Name: AG2300-+SP060S-MF2-16
Brand: Beckhoff
SKU: Beckhoff AG2300-+SP060S-MF2-16
Price: 1.00 RUB
Availability: InStock

Описание

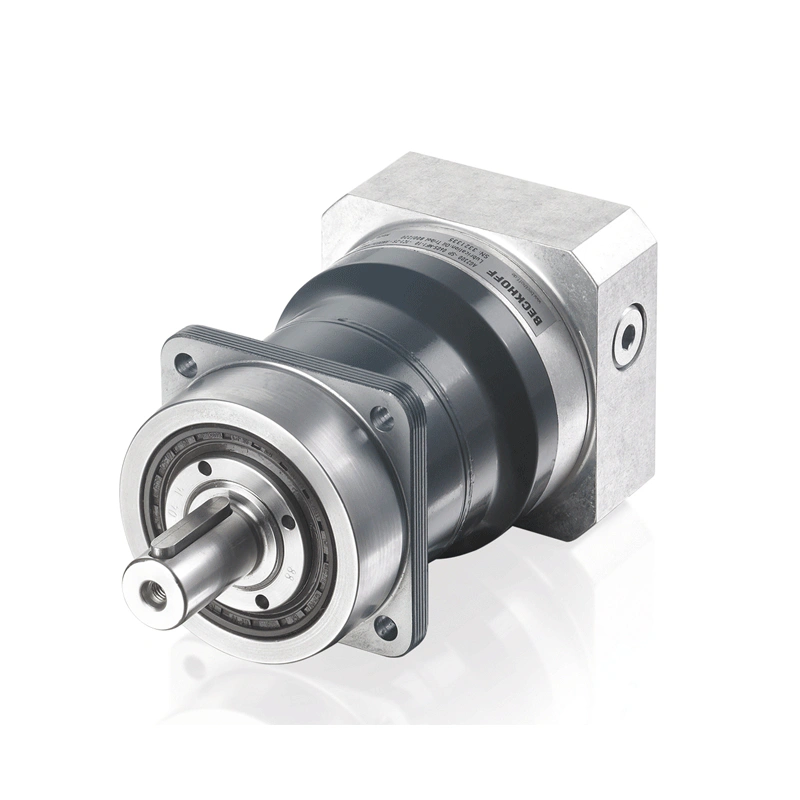

Высокопроизводительные планетарные редукторы серии AG2300 с низким люфтом обеспечивают высокий крутящий момент, низкий люфт при кручении и очень низкий уровень шума во всех 14 передаточных числах. Высокотехнологичные редукторы для вращающихся сервомоторов обладают высокой удельной мощностью и способны воспринимать большие радиальные и осевые усилия. Высокое качество и плавность хода цилиндрических редукторов этой серии отвечают самым высоким требованиям к качеству управления.

Стандартный вариант MF обеспечивает высокую точность позиционирования и высокодинамичные рабочие циклы (рабочий цикл 60 %).

Редукторы серии AG2300 идеально подходят для роторных серводвигателей. Коэффициенты инерции, требуемые крутящие моменты и подходящие двигатели можно удобно рассчитать непосредственно в TwinCAT с помощью TwinCAT 3 Motion Designer. Кроме того, инструмент за один шаг проверяет, может ли выбранный двигатель быть адаптирован к редуктору. Планетарные редукторы устанавливаются на соответствующий двигатель на заводе и поставляются в виде готового блока двигатель/редуктор.

Характеристики

оснащен выходным валом
стандартное исполнение MF для высокого качества позиционирования в высокодинамичных рабочих циклах, высокоскоростное исполнение MC для высоких скоростей в непрерывном режиме работы
доступны в 7 или 6 типоразмерах
- MF: SP060 — SP240
- MC: SP075 — SP240
моменты ускорения от 36 до 5400 Нм
высокие осевые и радиальные усилия
максимальный КПД, максимальная удельная мощность
низкий торсионный люфт
низкий уровень шума и плавность хода благодаря косозубому зацеплению
смазка на весь срок службы
Степень защиты IP65; любое положение установки
интегрированы в TwinCAT 3 Motion Designer для оптимальной спецификации

Варианты исполнения	Номинальный выходной крутящий момент	Передаточное число	Макс. ускоряющий момент	Размер фланца двигателя
AG2300-+SP060S-MF1-3	21 Нм	3	36 Нм	F1 \| F2 \| F3 \| F4
AG2300-+SP060S-MF1-4	27 Нм	4	50 Нм	F1 \| F2 \| F3 \| F4
AG2300-+SP060S-MF1-5	27 Нм	5	50 Нм	F1 \| F2 \| F3 \| F4
AG2300-+SP060S-MF1-7	26 Нм	7	50 Нм	F1 \| F2 \| F3 \| F4
AG2300-+SP060S-MF1-8	26 Нм	8	38 Нм	F1 \| F2 \| F3 \| F4
AG2300-+SP060S-MF1-10	27 Нм	10	38 Нм	F1 \| F2 \| F3 \| F4
AG2300-+SP060S-MF2-16	38 Нм	16	50 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-20	40 Нм	20	50 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-25	40 Нм	25	50 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-28	40 Нм	28	50 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-32	38 Нм	32	50 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-35	40 Нм	35	50 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-40	40 Нм	40	50 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-50	40 Нм	50	50 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-64	31 Нм	64	38 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-70	40 Нм	70	50 Нм	F1 \| F2 \| F3
AG2300-+SP060S-MF2-100	31 Нм	100	38 Нм	F1 \| F2 \| F3

Технические данные	AG2300-+SP060S-MF2-16
Конструкция	прямой
Вариант	высококлассный
Версия	стандартный MF
Номинальный выходной крутящий момент	38 Нм
Макс. момент ускорения	50 Нм
Ступени передачи	2
Передаточное число	16
Макс. торсионный люфт стандартный/уменьшенный	≤ 6/4 аркмин
Температура окружающей среды (эксплуатация)	-15…+40 °C

Данные корпуса	AG2300
Степень защиты	IP65
Форма конструкции	монтаж на фланце в соответствии с B5
Покрытие/поверхность	анодированная, термообработанная сталь

Ссылка для заказа	AG2300-+SPaaaS-MFs-i-wXy-Motorsize
aaa	серия/размер (060, 075, 100, 140, 180, 210, 240)
s = 1	1-ступенчатый с i = 3/4/5/7/10
s = 2	2-ступенчатый с i = 16/20/25/28/35/40/50/70/100
i	передаточное число
w = 0	гладкий вал
w = 1	Вал с пазом и перьевой шпонкой согласно DIN 6885
y = 0	уменьшенный люфт при кручении
y = 1	стандартный торсионный люфт
X	Буква, обозначающая диаметр зажимной ступицы; не доступна для выбора, выбирается автоматически в зависимости от соответствующего двигателя
Размер двигателя	Указание переходного узла между двигателем и коробкой передач. Соответствует коду фланца двигателя F или типу двигателя, совместимого с фланцем.
Размер двигателя = F1	код фланца F1: AM801x, AM811x
Размер двигателя = F2	код фланца F2: AM802x, AM812x, AMI812x
Размер двигателя = F3	код фланца F3: AM803x, AM813x, AM853x, AMI813x, AMP803x, AMP853x
Размер двигателя = F4	Код фланца F4: AM804x, AM814x, AM854x, AMP804x, AMP854x
Размер двигателя = F5	код фланца F5: AM805x, AM855x, AMP805x, AMP855
Размер двигателя = F6	код фланца F6: AM806x, AM856x
Размер двигателя = F7	код фланца F7: AM807x
