| Описание |
|---|

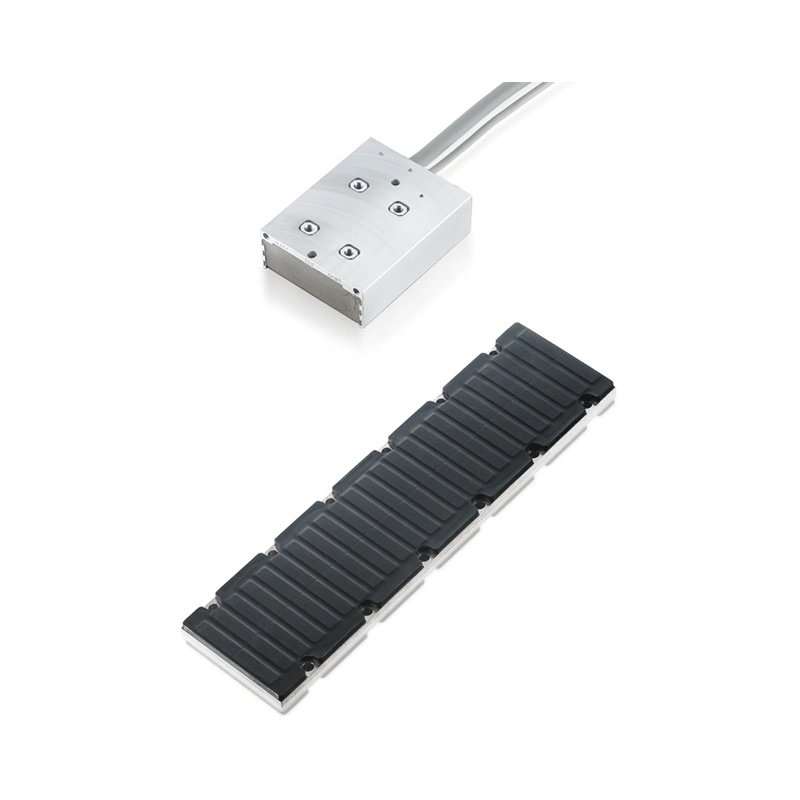

| Первичные детали AL2000 содержат рифленый ламинированный сердечник с размещенными внутри медными обмотками и используются в основном при движении. Серия среднего размера — AL20xx — состоит из семи различных двигателей, каждый из которых имеет одинаковую ширину 80 мм (включая магнитную пластину). Благодаря одинаковому расстоянию между парами полюсов 24 мм все магнитные пластины AL21xx можно комбинировать по своему усмотрению. Благодаря литью первичных деталей из AL2000 они очень прочны и имеют высокую степень защиты IP64. Таким образом, они подходят для использования в более суровых условиях. Первичные части оснащены кабелем длиной 1 м без разъема или с разъемом 0.Кабель длиной 5 м с разъемом в сборе. Таким образом, соединение с сервоприводом может осуществляться как через соединительную коробку, так и через разъемы. Это значительно снижает сложность прокладки кабелей и вносит существенный вклад в предотвращение ошибок. В сочетании с сервоприводами AX5000 линейные двигатели серии AL2000 особенно подходят для динамических перемещений, требующих высоких значений ускорения на коротких расстояниях. Свойства
|
| Технические данные | AL2015 |
|---|---|
| Тип двигателя | 3-фазные синхронные линейные серводвигатели |
| Номинальное напряжение | 100…480 В ПЕРЕМЕННОГО ТОКА |
| Тип обмотки | N | S |
| Макс. скорость | 3.5 м/с, 7 м/с |
| Пиковое усилие | 1125 N |
| Непрерывное усилие с воздушным охлаждением | 500 N |
| Пиковый ток | 13.5 A (N), 32.7 A (S) |
| Непрерывный ток с воздушным охлаждением | 4.46 A (N), 10.75 A (S) |
| Постоянная сила | 112 Н/А (N), 46 N / A (S) |
| Охлаждение | конвекция |
| Технология подключения | Штекер M23 (питание) + штекер D-sub (термозащитный штекер) |
| Температура окружающей среды (эксплуатация) | +5…+40 °C |
| Сертификаты/маркировка | CE, EAC, CSA |
| Данные корпуса | ALxxxx |
|---|---|
| Степень защиты | IP64 |
| Материал | алюминий |
| Размеры | AL2015 |
|---|---|
| b | 77 мм |
| la | 290 мм |
| h | 40 мм |
| Ссылка для заказа AL2015-w00x-000y | |
|---|---|
| w = 0 | конвекционное охлаждение |
| x = 0 | обмотка N |
| x = 1 | обмотка S |
| y = 0 | 1.00 м соединительного кабеля с открытыми концами |
| y = 1 | 0.Соединительный кабель 50 м с вилкой |
| Опции не могут быть установлены в полевых условиях. |
