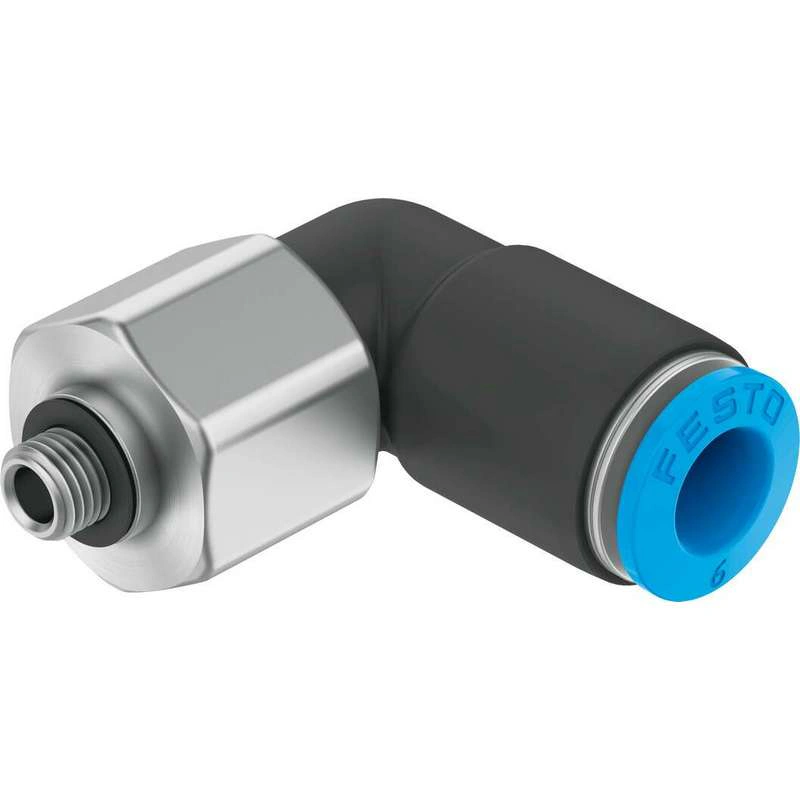

Технические характеристики
| Размер | Стандарт |
| Номинальный размер | 1.4 мм |
| Тип уплотнения на резьбовой пробке | Уплотнительное кольцо |
| Монтажное положение | опция |
| Конструкция | L-образная форма |
| Размер упаковки | 1 |
| Дизайн | Принцип «толкай-тяни |
| Рабочее давление в полном диапазоне температур | -0.095 МПа … 0.6 МПа |
| Рабочее давление полный диапазон температур | -0.95 бар … 6 бар |
| Рабочее давление полный диапазон температур | -13.775 psi … 87 psi |
| Рабочее давление в зависимости от температуры | -0.095 МПа … 1.4 МПа |
| Рабочее давление в зависимости от температуры | -0.95 бар … 14 бар |
| Рабочее давление в зависимости от температуры | -13.775 фунтов на квадратный дюйм … 203 psi |
| Макс. скорость вращения | 500 об/мин |
| Морская классификация | См. сертификат |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:-:-] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой |
| Класс коррозионной стойкости CRC | 1 — Низкий коррозионный стресс |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | 0 °C … 60 °C |
| Максимальный. радиальный крутящий момент | 0.006 Нм |
| Номинальный крутящий момент | 1.33 Нм |
| Допуск на номинальный момент затяжки | ± 20% |
| Вес продукта | 13 грамм |
| Тип крепления | Внешний шестигранник, размер 12 мм |
| Пневматическое соединение, порт 1 | Наружная резьба M5 |
| Пневматическое соединение, порт 2 | Для трубок с наружным диаметром 4 мм |
| Цвет стопорного кольца | Синий |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | PBT |
| Кольцо для освобождения материала | POM |
| Материал трубчатого уплотнения | NBR |
| Материал детали трубного зажима | Высоколегированная нержавеющая сталь |
