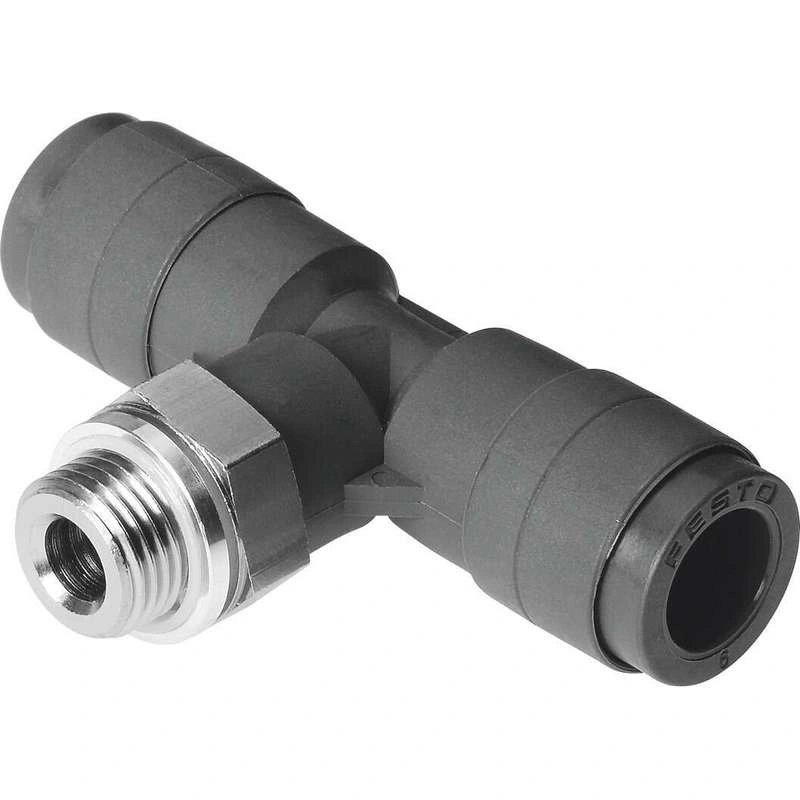

Технические характеристики
| Размер | Стандарт |
| Номинальный размер | 10 мм |
| Материал для огневых испытаний | UL94 V-0 (корпус) UL94 V-0 (разделительное кольцо) |
| Тип уплотнения на резьбовой пробке | Уплотнительное кольцо |
| Расчетная | Т-образная форма |
| Размер упаковки | 1 |
| Расчетная | Принцип толкания |
| Рабочее давление полный диапазон температур | -0.095 МПа … 1 МПа |
| Рабочее давление в полном диапазоне температур | -0.95 бар … 10 бар |
| Рабочее давление полный диапазон температур | -13.775 psi … 145 psi |
| Указание по рабочему давлению | Вода: макс. 0.6 МПа при макс. 50°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:-:-] Вода (жидкая, без льда) |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | 0 °C … 60 °C |
| Номинальный крутящий момент | 15.5 Нм |
| Допуск на номинальный момент затяжки | ± 20% |
| Вес изделия | 54 грамм |
| Тип крепления | Внешний шестигранник, A/F 19 мм |
| Пневматическое соединение, порт 1 | Наружная резьба G3/8 |
| Пневматическое соединение, порт 2 | Для трубок с наружным диаметром 12 мм |
| Цвет разжимного кольца | Черный |
| Материал резьбовой заглушки | Никелированная латунь |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | PBT |
| Материал уплотнения резьбы | Алюминий PBT |
| Разжимное кольцо из материала | PBT |
| Материал уплотнения трубки | NBR |
| Материал трубчатого зажима | Высоколегированная нержавеющая сталь Латунь |
