| Протокол | AS-интерфейс |

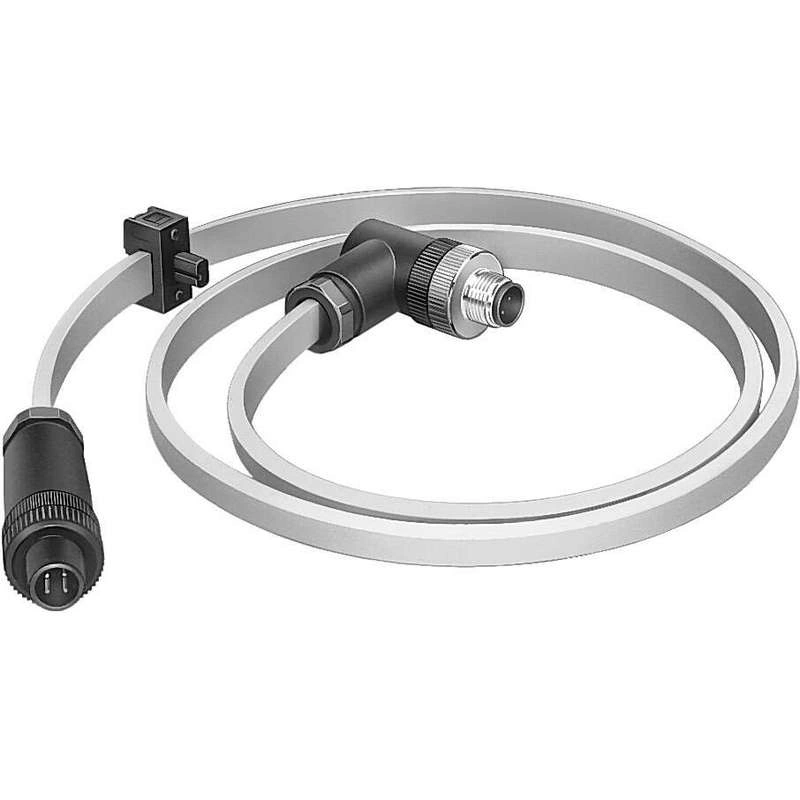

| Исполнение | Т-образный распределитель с кабелями с обеих сторон |
| Размещение | Тип Y |
| Дополнительные функции | Подключение устройства программирования к компоненту AS-Interface с помощью плоского кабеля AS-i. |
| Обозначение кабеля | Без держателя этикетки с надписью |
| Электрическое соединение 1, функция | Сторона полевого устройства |
| Электрическое соединение 1, конструкция | Угловой |
| Электрическое соединение 1, тип соединения | Розетка |
| Электрическое соединение 1, кабельный вывод | Угловой |
| Электрическое соединение 1, система разъемов | AS-интерфейс |
| Электрическое соединение 1, количество соединений/ядер | 2 |
| Электрическое соединение 1, используемые соединения/жилы | 2 |
| Электрическое соединение 1, тип монтажа | Вставной |
| Электрическое соединение 1, схема подключения | 00995700 |
| Электрическое соединение 2, функция | Сторона полевого устройства |
| Электрическое соединение 2, конструкция | Круглый |
| Электрическое соединение 2, тип соединения | Розетка |
| Электрическое соединение 2, кабельный вывод | Прямой |
| Электрическое соединение 2, система разъемов | M12x1, A-код по EN 61076-2-101 |
| Электрическое соединение 2, количество соединений/ядер | 4 |
| Электрическое соединение 2, используемые соединения/жилы | 2 |
| электрическое соединение 2, тип монтажа | Вставной |
| Электрическое соединение 2, схема соединения | 00995614 |
| Электрическое соединение 3, функция | Сторона контроллера |
| Электрическое соединение 3, конструкция | Круглый |
| Электрическое соединение 3, тип соединения | Штекеры |
| Электрическое соединение 3, кабельный вывод | Угловой |
| Электрическое соединение 3, система разъемов | M12x1, A-код по EN 61076-2-101 |
| Электрическое соединение 3, количество соединений/жилы | 4 |
| Электрическое соединение 3, используемые соединения/жилы | 2 |
| Электрическое соединение 3, тип монтажа | Вставной |
| Электрическое соединение 3, схема подключения | 00995746 |
| Диапазон рабочего напряжения постоянного тока | 0 V … 48 V |
| Диапазон рабочего напряжения переменного тока | 0 V … 48 V |
| Номинальный ток при 40° C | 3 A |
| Устойчивость к скачкам напряжения | 0.5 кВ |
| Длина кабеля 1 | 2.4 m |
| Длина кабеля 2 | 0.1 m |
| Характеристика кабеля | Стандарт |
| Условия испытаний кабель | Условия испытаний по запросу |
| Конструкция кабеля | 2 x 1.5 мм² |
| Проводник номинального сечения | 1.5 мм² |
| Степень защиты | IP20 |
| Указание по степени защиты | В собранном состоянии |
| Температура окружающей среды | -40 °C … 85 °C |
| Температура окружающей среды при движущемся кабеле | -25 °C … 80 °C |
| Знак CE (см. декларацию о соответствии) | В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Примечание по материалам | Соответствует требованиям RoHS |
| Степень загрязнения | 2 |
| Материал оболочки кабеля | Резиновая смесь |
| Цвет оболочки кабеля | Желтый |
| Цвет корпуса | Черный |
