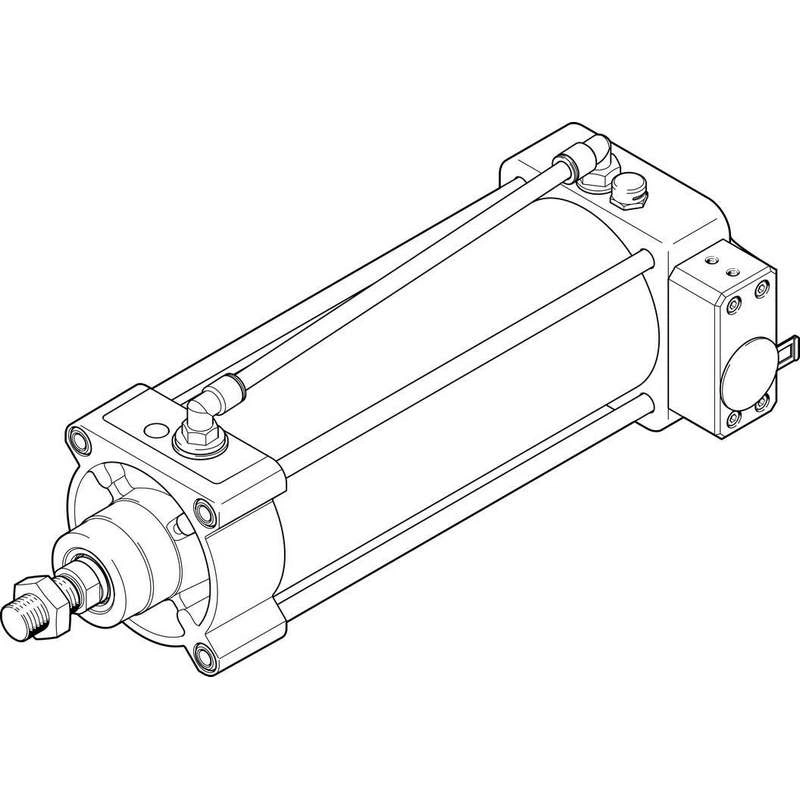

Технические характеристики
| Размер привода клапана | 100 |
| Ход | 40 мм … 990 мм |
| Диаметр поршня | 100 мм |
| На основе стандарта | ISO 15552 |
| Амортизация | Без амортизации |
| Монтажное положение | опция |
| Режим работы | Двойного действия |
| Конструкция | Поршень Шток поршня Стяжка Ствол цилиндра |
| Определение положения | Со встроенным датчиком перемещения |
| Символ | 00992806 |
| Функциональный принцип измерительной системы | Потенциометр |
| Защита от обратной полярности | Инициализационное соединение Для рабочего напряжения Для заданного значения |
| Рабочее давление | 0.3 МПа … 0.8 МПа |
| Рабочее давление | 3 бар … 8 бар |
| Рабочее давление | 43.5 фунтов на квадратный дюйм … 116 фунтов на квадратный дюйм |
| Номинальное рабочее давление | 0.6 МПа |
| Номинальное рабочее давление | 6 бар |
| Номинальное рабочее давление | 87 psi |
| Аналоговый выход | 4 — 20 мА |
| Диапазон рабочих напряжений DC | 21.6 V … 26.4 V |
| Макс. потребляемый ток | 220 мА |
| Номинальное рабочее напряжение DC | 24 V |
| Вход заданного значения | 4 мА … 20 мА |
| Сертификация | Торговая марка RCM |
| Знак KC | KC-EMV |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по ЭМС В соответствии с Директивой ЕС по взрывозащите (ATEX) В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK EX В соответствии с инструкциями UK RoHS |
| Сертификация взрывозащиты за пределами ЕС | EPL Dc (GB) EPL Gc (GB) |
| Взрывозащита | Зона 2 (ATEX) Зона 2 (UKEX) Зона 22 (ATEX) Зона 22 (UKEX) |
| Газ категории ATEX | II 3грамм |
| Категория ATEX пыль | II 3D |
| Тип взрывозащиты для газа | Ex ec IIC T4 X Gc |
| Вид взрывозащиты от воспламенения пыли | Ex tc IIIC T120°C X Dc |
| Взрывоопасная температура окружающей среды | -5°C <= Ta <= +50°C |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Устойчивость к длительным ударам согласно DIN/IEC 68 часть 2-82 | Протестировано на уровень серьезности 2 |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Температура хранения | -5 °C … 50 °C |
| Температура среды | -5 °C … 40 °C |
| Относительная влажность воздуха | 5 — 100% Конденсация |
| Степень защиты | IP65 IP67 IP69K NEMA 4 |
| Виброустойчивость по DIN/IEC 68, часть 2-6 | Протестировано на уровень серьезности 2 |
| Температура окружающей среды | -5 °C … 50 °C |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 4417 N |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), опережающий ход | 4712 N |
| Расход воздуха при обратном ходе на 10 мм | 0.515 l |
| Расход воздуха при опережающем ходе на 10 мм | 0.549 l |
| Подвижная масса для хода 0 мм | 1060 грамм |
| Дополнительная подвижная масса на 10 мм хода | 28 грамм |
| Основной вес для хода 0 мм | 5280 грамм |
| Дополнительный вес на 10 мм хода | 90 грамм |
| Точность аналогового выхода | 1 %FS |
| Размер мертвой зоны | 1 %FS |
| Гистерезис в ± %FS | 1 %FS |
| Точность позиционирования | 1.0 %FS |
| Точность повторения в ± %FS | 1 %FS |
| Электрическое соединение | 5-контактный Прямой штекерный разъем/винтовая клемма Со специальными принадлежностями |
| Пневматическое соединение | Для трубок O.D. 8 мм Для трубок с наружным диаметром 10 мм Со специальными принадлежностями |
| Примечание по материалам | Соответствует RoHS |
| Материал торцевой крышки | Кованый алюминиевый сплав с покрытием |
| Материал под крышкой | Литой алюминий, с покрытием |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Материал сбрасывателя штока поршня | TPE-U(PU) |
| Винты из материала | Сталь с покрытием Высоколегированная нержавеющая сталь |
| Материал статических уплотнений | NBR |
| Материал стяжной шпильки | Высоколегированная нержавеющая сталь |
| Материал ствола цилиндра | Гладкоанодированный кованый алюминиевый сплав |
