Технические характеристики
| На основе стандарта | EN 61076-2-101 |

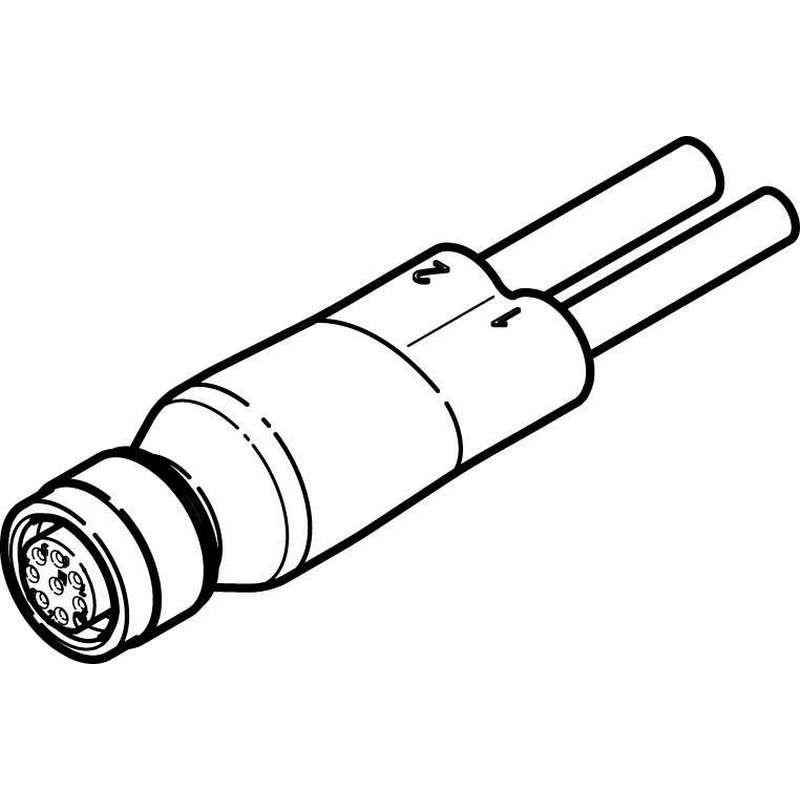

| Конструкция | Y-образный распределитель с кабелем на стороне полевого устройства и контроллера |
| Разрядность | 1 — 2 |
| Дополнительные функции | Подключение датчика и контроллера к пропорциональному регулятору давления |
| Обозначение кабеля | Без держателя этикетки с надписью |
| Вес продукта | 377 грамм |
| Электрическое соединение 1, функция | Сторона полевого устройства |
| Электрическое подключение 1, исполнение | Круглый |
| Электрическое соединение 1, тип соединения | Розетка |
| Электрическое подключение 1, кабельный вывод | Прямой |
| Электрическое соединение 1, система разъемов | M12x1, A-код по EN 61076-2-101 |
| Электрическое соединение 1, количество соединений/ядер | 8 |
| Электрическое соединение 1, используемые соединения/жилы | 6 |
| Электрическое соединение 1, тип крепления | Винтовой замок |
| Электрическое подключение 1, схема подключения | 00992265 |
| Электрическое соединение 2, функция | Сторона контроллера |
| Электрическое соединение 2, тип соединения | Кабель |
| Электрическое подключение 2, система разъемов | Открытый конец |
| Электрическое соединение 2, количество соединений/ядер | 5 |
| Электрическое подключение 2, используемые соединения/жилы | 5 |
| Электрическое соединение 3, функция | Сторона полевого устройства |
| Электрическое соединение 3, тип соединения | Кабель |
| Электрическое подключение 3, система разъемов | Открытый конец |
| Электрическое соединение 3, количество соединений/ядер | 3 |
| Электрическое соединение 3, используемые соединения/жилы | 3 |
| Диапазон рабочего напряжения постоянного тока | 0 V … 30 V |
| Диапазон рабочего напряжения переменного тока | 0 V … 30 V |
| Номинальный ток при 40 °C | 2 A |
| Устойчивость к перенапряжению | 0.8 кВ |
| Длина кабеля 1 | 5 m |
| Длина кабеля 2 | 5 m |
| Диаметр кабеля 1 | 5.3 мм |
| Диаметр кабеля 2 | 4.5 мм |
| Конструкция кабеля | 3 x 0.25 мм² 5 x 0.25 мм² Экранированный |
| Номинальное сечение проводника | 0.25 мм² |
| Степень защиты | IP65 IP67 |
| Указание по степени защиты | В собранном состоянии |
| Температура окружающей среды | -25 °C … 80 °C |
| Температура окружающей среды с подвижным кабелем | -5 °C … 80 °C |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Примечание по материалам | Соответствие RoHS |
| Степень загрязнения | 3 |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Материал оболочки кабеля | TPE-U(PUR) |
| Цвет оболочки кабеля | Черный |
| Материал корпуса | TPE-U(PUR) |
| Цвет корпуса | Черный |
| Материал фиксатора винтового типа | Никелированная латунь |
| Материальные уплотнения | FPM |
| Электрический контакт материала | Позолоченная латунь |
| Материал изоляционной оболочки | ПВХ |
