Технические характеристики

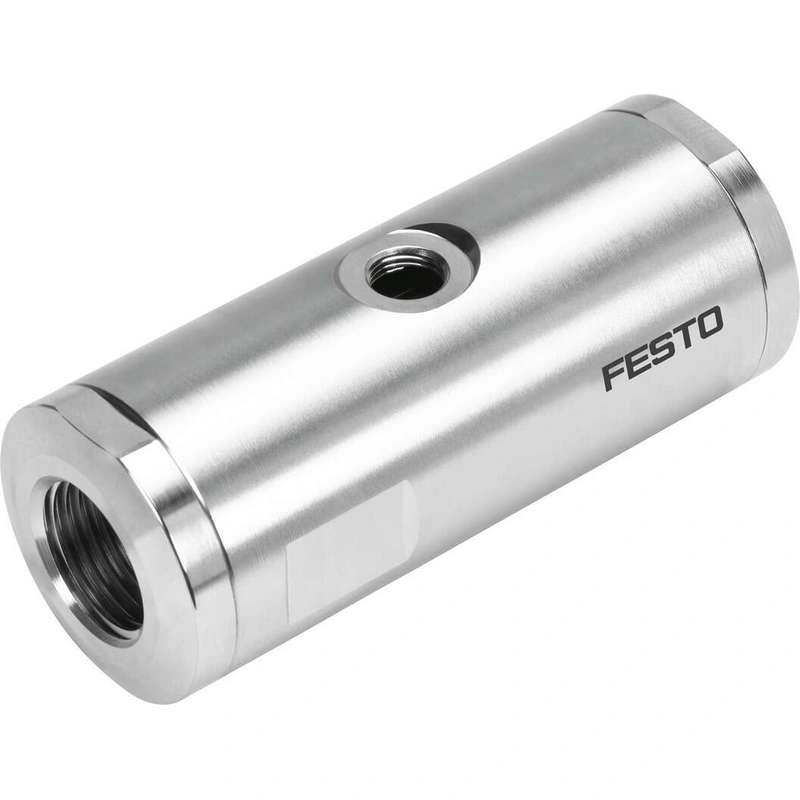

| Расчетный | Пинч-клапан, с пневматическим приводом |
| Тип приведения в действие | Пневматический |
| Принцип уплотнения | Мягкий |
| Монтажное положение | опция |
| Тип монтажа | Рядовая установка |
| Подключение Технологический клапан | G1/4 |
| Номинальный размер DN | 6 |
| Функция клапана | 2/2 открыто, один соленоид |
| Направление потока | Реверсивный |
| Давление среды | 0 МПа … 0.4 МПа |
| Давление среды | 0 бар … 4 бар |
| Давление среды | 0 psi … 58 psi |
| Рабочее давление | 0.1 МПа … 0.65 МПа |
| Рабочее давление | 1 бар … 6.5 бар |
| Рабочее давление | 14.5 psi … 94.25 psi |
| Номинальное давление PN | 10 |
| Дифференциальное давление | 0.25 МПа |
| Дифференциальное давление | 2.5 бар |
| Дифференциальное давление | 36.25 psi |
| Давление разрыва | 1.6 МПа |
| Разрывное давление | 16 бар |
| Давление разрыва | 232 фунт/кв. дюйм |
| Давление перегрузки | 0.78 МПа |
| Давление перегрузки | 7.8 бар |
| Давление перегрузки | 113.1 psi |
| Тип сброса | Устойчивость к отскоку |
| Тип пилотирования | Внешнее управление |
| Вспомогательный порт пилотного воздуха 12 | M5 |
| Пилотная среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Символ | 00995245 |
| Среда | Сжатый воздух по ISO 8573-1:2010 [-:-:-] |
| Макс. вязкость | 4000 мм²/с |
| Температура среды | -5 °C … 60 °C |
| Температура окружающей среды | -5 °C … 60 °C |
| Температура хранения | 5 °C … 20 °C |
| Расход Kv | 0.7 м³/ч |
| Время включения | 125 мс |
| Время выключения | 125 мс |
| Указание по материалам | Соответствует требованиям RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал крышки корпуса | Высоколегированная нержавеющая сталь |
| Материал уплотнений | FPM |
| Запорный элемент из материала | NBR |
| Масса изделия | 105.5 грамм |
| Материал чаши | PA6 |
