Технические характеристики

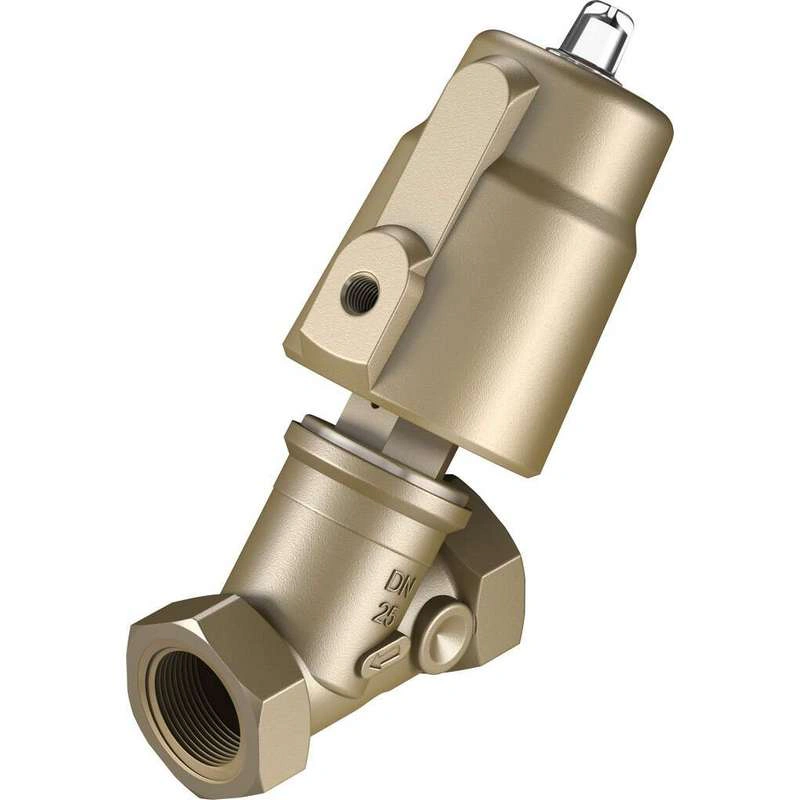

| Конструкция | Поппет-клапан с поршневым приводом |
| Тип приведения в действие | Пневматический |
| Принцип уплотнения | Мягкий |
| Монтажное положение | опция |
| Тип монтажа | Монтаж в линию |
| Подключение к линии | Резьбовая муфта G1 по DIN ISO 228 |
| Номинальный размер | 23 мм |
| Функция клапана | 2/2-ходовой, закрытый, моностабильный |
| Направление потока | Не реверсивный |
| Давление среды | -0.09 МПа … 0 МПа |
| Среднее давление | -0.9 бар … 0 бар |
| Номинальное давление PN | 16 |
| Функция отвода отработанного воздуха | Без возможности регулирования расхода |
| Тип сброса | Механическая пружина |
| Тип пилотирования | Внешнее управление |
| Пневматическое подключение | Внутренняя резьба G1/8 |
| Рабочее давление | 0.6 МПа … 1 МПа |
| Рабочее давление | 6 бар … 10 бар |
| Рабочее давление | 87 psi … 145 фунтов на квадратный дюйм |
| Символ | 00991367 |
| Среда | Пары Инертные газы Фильтрованный сжатый воздух, степень фильтрации 200 мкм |
| Направление потока | Над седлом клапана, для газообразных сред |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Макс. вязкость | 600 мм²/с |
| Температура среды | -10 °C … 80 °C |
| Температура окружающей среды | -10 °C … 60 °C |
| Скорость потока Kv | 10.8 м³/ч |
| Примечание по материалам | Соответствует RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Материал корпуса технологического клапана | Металл (красная латунь) |
| Номер материала Корпус технологического клапана | CC499K |
| Материал уплотнения шпинделя | FPM |
| Материал уплотнения седла | FPM |
| Вес изделия | 1500 грамм |
| Класс коррозионной стойкости CRC | 1 — Низкий коррозионный стресс |
| Материал корпуса привода | Латунь |
