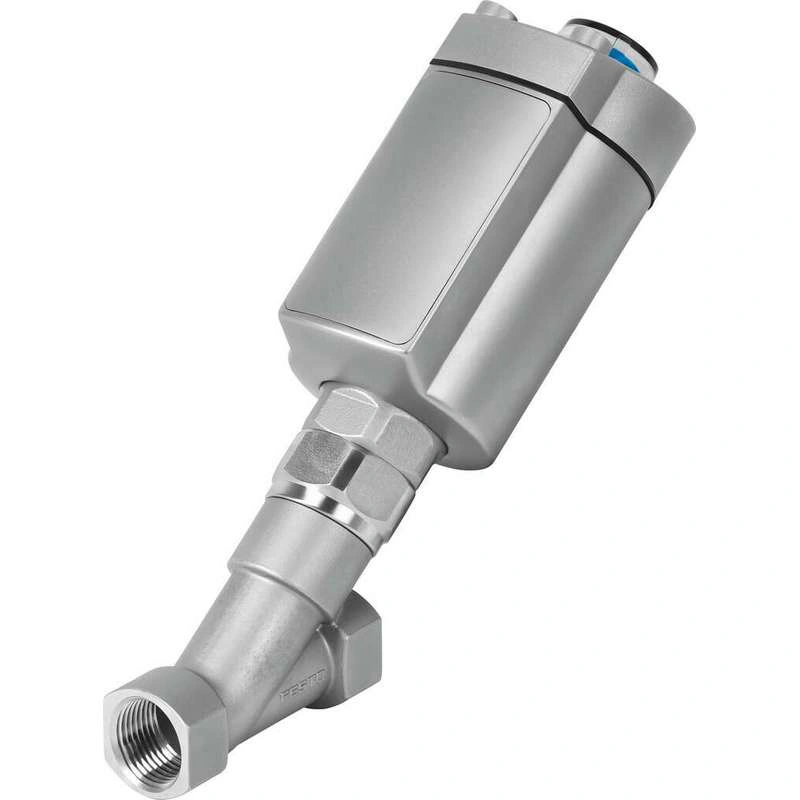

Технические характеристики
| Конструкция | Поппет-клапан с поршневым приводом Поппет-клапан с мембранным приводом |
| Тип привода | Пневматический |
| Монтажное положение | опция |
| Тип монтажа | Рядовой монтаж |
| Подключение к линии | Резьбовая муфта G1/2 по DIN ISO 228 Резьбовая муфта G3/4 по DIN ISO 228 Резьбовая муфта G1 по DIN ISO 228 Резьбовая муфта G1 1/4 по DIN ISO 228 Резьбовая муфта G1 1/2 по DIN ISO 228 Резьбовая муфта G2 по DIN ISO 228 Резьбовая муфта G2 1/2 по DIN ISO 228 Резьбовая муфта 1/2 NPT в соответствии с ANSI/ASME B 1.20.1 Резьбовая муфта 3/4 NPT в соответствии с ANSI/ASME B 1.20.1 Резьбовая муфта 1 NPT по ANSI/ASME B 1.20.1 Резьбовая муфта 1 1/4 NPT по ANSI/ASME B 1.20.1 Резьбовая муфта 1 1/2 NPT по ANSI/ASME B 1.20.1 Резьбовая муфта 2 NPT по ANSI/ASME B 1.20.1 Резьбовая муфта 2 1/2 NPT по ANSI/ASME B 1.20.1 Резьбовая муфта RC1/2 по DIN 10226 Резьбовая муфта RC3/4 по DIN 10226 Резьбовая муфта RC1 в соответствии с DIN 10226 Резьбовая муфта RC1 1/4 по DIN 10226 Резьбовая муфта RC1 1/2 по DIN 10226 Резьбовая муфта RC2 по DIN 10226 Резьбовая муфта RC2 1/2 по DIN 10226 |
| Назначение клапана | 2/2 |
| Направление потока | Необратимый |
| Давление среды | 0 МПа … 3 МПа |
| Давление среды | 0 бар … 30 бар |
| Тип сброса | Механическая пружина |
| Тип пилотирования | Внешний контроль |
| Пневматическое соединение | Внутренняя резьба G1/8 |
| Рабочее давление | 0.5 МПа … 1 МПа |
| Рабочее давление | 5 бар … 10 бар |
| Рабочее давление | 72.5 psi … 145 psi |
| Символ | 00995580 00995581 00995582 00995583 00995586 |
| Среда | Пар Гидравлическая жидкость на основе минерального масла Инертные газы Минеральное масло Вода Фильтрованный сжатый воздух, степень фильтрации 200 мкм Нейтральные жидкости |
| Направление потока | Над седлом клапана, для газообразных сред Ниже седла клапана, для газообразных и жидких сред |
| Контроль среды | Включение/выключение |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Макс. вязкость | 600 мм²/с |
| Температура среды | -30 °C … 200 °C |
| Температура среды | 0 °C … 60 °C |
| Расход Kv | 4.6 м³/ч … 77.9 м³/ч |
| Наружное применение | Погодозащищенные области применения Класс C1 по IEC 60654-1 |
| Примечание по материалам | Соответствует RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Материал корпуса технологического клапана | Литье из нержавеющей стали Латунь |
| Номер материала Корпус технологического клапана | 1.4409 ASTM A351-CF3M CW724R |
| Материал уплотнений | FPM NBR |
| Материал уплотнения шпинделя | ПТФЭ |
| Материал уплотнения седла | PTFE ПТФЭ, модифицированный |
| Вес изделия | 1096 g … 10700 грамм |
| Утверждение | CRN |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по оборудованию, работающему под давлением В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Маркировка CE (см. декларацию соответствия) | в соответствии с Правилами Великобритании по оборудованию, работающему под давлением По инструкции UK EX |
| Сертификация взрывозащиты за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Орган, выдавший сертификат | TÜV 968/V 1039.01/20 |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T6…T3 X |
| Тип взрывозащиты от воспламенения пыли | Ex h IIC T80°C…T200°C X |
| Взрывоопасная температура окружающей среды | 0°C <= Ta <= +60°C |
| Уровень целостности безопасности (SIL) | SIL 2 |
| Вероятность отказа в час (PFH) | 1.36E-7 |
| Вероятность отказа по требованию (PFD) | 5.95E-4 |
| Размер привода | 46 мм … 90 мм |
| Ход | 17 мм … 26 мм |
| Функция управления | Закрыто за счет уменьшенного усилия пружины, Н/С Двойного действия Открывается с помощью пружины, N/O Закрыто за счет усилия пружины, Н/С |
| Определение положения | Через механический индикатор |
| Материал корпуса привода | Литье из нержавеющей стали Усиленный полиамидом |
| Номер материала Корпус привода | 1.4408 |
| Температура хранения | -10 °C … 60 °C |
| Степень защиты | IP65 IP67 |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Материал крышки | Литье из нержавеющей стали Усиленный полиамидом |
