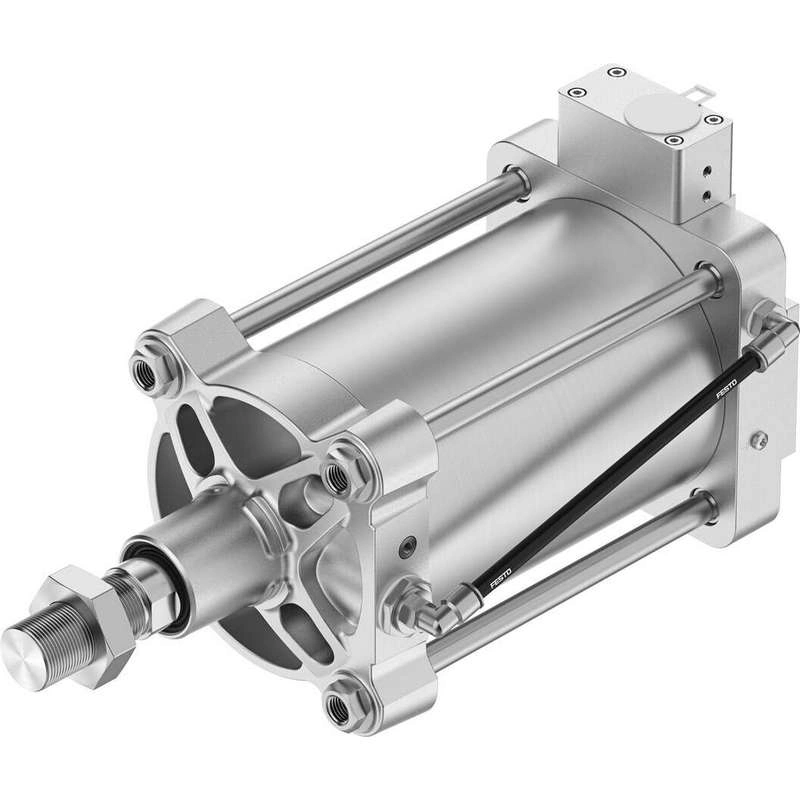

Технические характеристики
| Размер привода клапана | 160 |
| Ход | 40 мм … 990 мм |
| Диаметр поршня | 160 мм |
| По стандарту | ISO 15552 |
| Амортизация | Без амортизации |
| Монтажное положение | опция |
| Режим работы | Двойного действия |
| Дизайн | Поршень Шток поршня Стяжка Ствол цилиндра |
| Определение положения | Со встроенным датчиком перемещения |
| Символ | 00992807 |
| Принцип работы измерительной системы | Потенциометр |
| Защита от обратной полярности | да |
| Рабочее давление | 0.3 МПа … 0.8 МПа |
| Рабочее давление | 3 бар … 8 бар |
| Рабочее давление | 43.5 psi … 116 фунтов на квадратный дюйм |
| Номинальное рабочее давление | 0.6 МПа |
| Номинальное рабочее давление | 6 бар |
| Аналоговый выход | 4 — 20 мА |
| Диапазон рабочего напряжения DC | 9 V … 30 V |
| Рекомендуемый ток стеклоочистителя | <0.1 мкА |
| Макс. ток сбрасывателя, кратковременный | 10000 мкА |
| Источник питания | 2-проводной |
| Утверждение | Торговая марка RCM |
| Маркировка KC | KC-EMV |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по взрывозащите (ATEX) В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK EX В соответствии с инструкциями UK RoHS |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Вид взрывозащиты для газа | Ex h IIC T4 Gb |
| Тип взрывозащиты от воспламенения пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Та <= +60°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Устойчивость к длительным ударам согласно DIN/IEC 68, часть 2-82 | Испытано на степень жесткости 2 |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Температура хранения | -20 °C … 80 °C |
| Относительная влажность воздуха | 5 — 100% Конденсационный Без конденсации |
| Степень защиты | IP65 IP67 IP69K NEMA 4 |
| Устойчивость к вибрации в соответствии с DIN/IEC 68, часть 2-6 | Протестирован на уровень серьезности 2 |
| Температура окружающей среды | -20 °C … 80 °C |
| Энергия удара в крайних положениях | 1.4 J |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 11581 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 12064 N |
| Расход воздуха при обратном ходе на 10 мм | 1.351 l |
| Расход воздуха при ходе вперед на 10 мм | 1.407 l |
| Подвижная масса для хода 0 мм | 3700 грамм |
| Дополнительная подвижная масса на 10 мм хода | 89 грамм |
| Базовый вес для хода 0 мм | 12800 g … 14500 грамм |
| Дополнительный вес на 10 мм хода | 200 грамм |
| Гистерезис | 0.4 мм |
| Независимая линейность | ±0.05% |
| Точность повторения в ± %FS | 1 %FS |
| Точность повторения в ± мм | 0.7 мм |
| Электрическое подключение | 2-контактный 3-контактный 4-контактный 5-контактный A-код Кабельный разъем M16x1.5 M12x1 Прямой штекерный разъем/винтовая клемма Прямой штекер Со специальными принадлежностями |
| Пневматическое соединение | G3/8 G1/2 Для трубок O.D. 8 мм Со специальными принадлежностями |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал торцевой крышки | Кованый алюминиевый сплав с покрытием |
| Материал под крышкой | Литой алюминий, с покрытием |
| Материал электрического соединения | Никелированная латунь Высоколегированная нержавеющая сталь |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Материал сбрасывателя штока поршня | NBR |
| Материал трубы | Высоколегированная нержавеющая сталь |
| Материал трубки | ПЭ |
| Материал Винты | Сталь с покрытием Высоколегированная нержавеющая сталь |
| Материал статических уплотнений | NBR |
| Материал фитинга | Никелированная латунь Высоколегированная нержавеющая сталь |
| Материал стяжной шпильки | Высоколегированная нержавеющая сталь |
| Материал цилиндра | Гладкоанодированный кованый алюминиевый сплав |
