Технические характеристики
| Монтажное положение | опция |

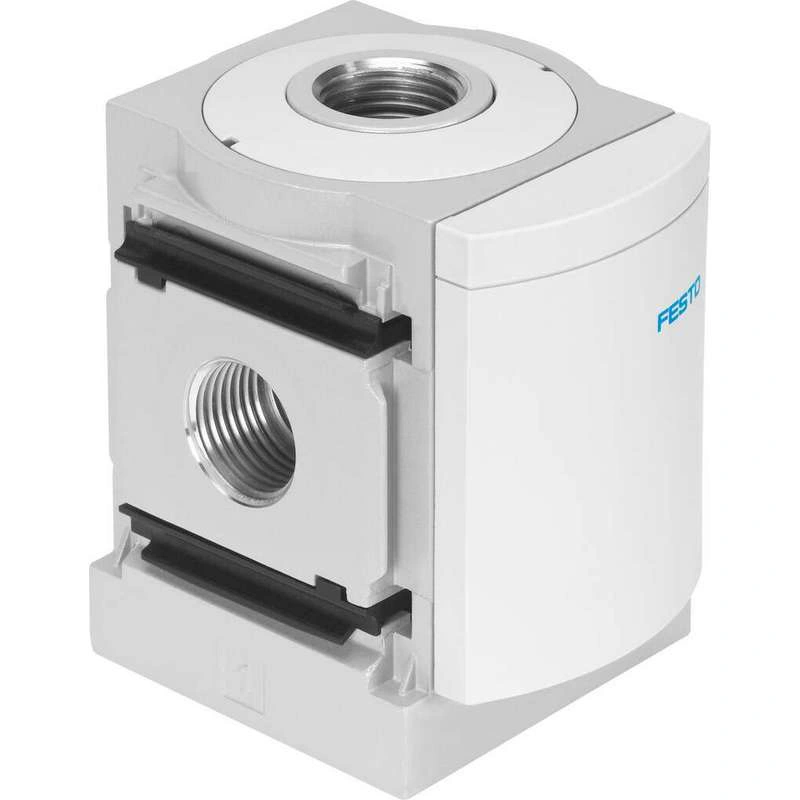

| Конструкция | Модуль разветвления |
| Символ | 00991510 |
| Манометр (АНАЛОГ) или индикатор давления (ЦИФРОВОЙ) | Подготовлено для G1/4 Подготовлено для G1/8 Через датчик давления С манометром |
| Рабочее давление | 0 бар … 20 бар |
| Стандартный номинальный расход в основном направлении потока 1->2 | 3200 л/мин … 14700 л/мин |
| Стандартный номинальный расход, выход вверх | 2700 л/мин … 6000 л/мин |
| Стандартный номинальный расход, выход вниз | 2800 л/мин … 6400 л/мин |
| Диапазон рабочего напряжения AC | 0 V … 250 V |
| Диапазон рабочих напряжений постоянного тока | 0 V … 125 V |
| Одобрение | c UL us — Признано (OL) |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Сертификация по взрывозащите за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T6 Gb X |
| Тип взрывозащиты от воспламенения пыли | Ex h IIIC T60°C Db X |
| Взрывоопасная температура окружающей среды | -10°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] Инертные газы |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 2 — Умеренный коррозионный стресс |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура хранения | -10 °C … 60 °C |
| Подходит для использования с пищевыми продуктами | См. дополнительную информацию о материалах |
| Температура среды | -10 °C … 60 °C |
| Температура окружающей среды | -10 °C … 60 °C |
| Вес изделия | 458 грамм |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | Литой алюминий |
