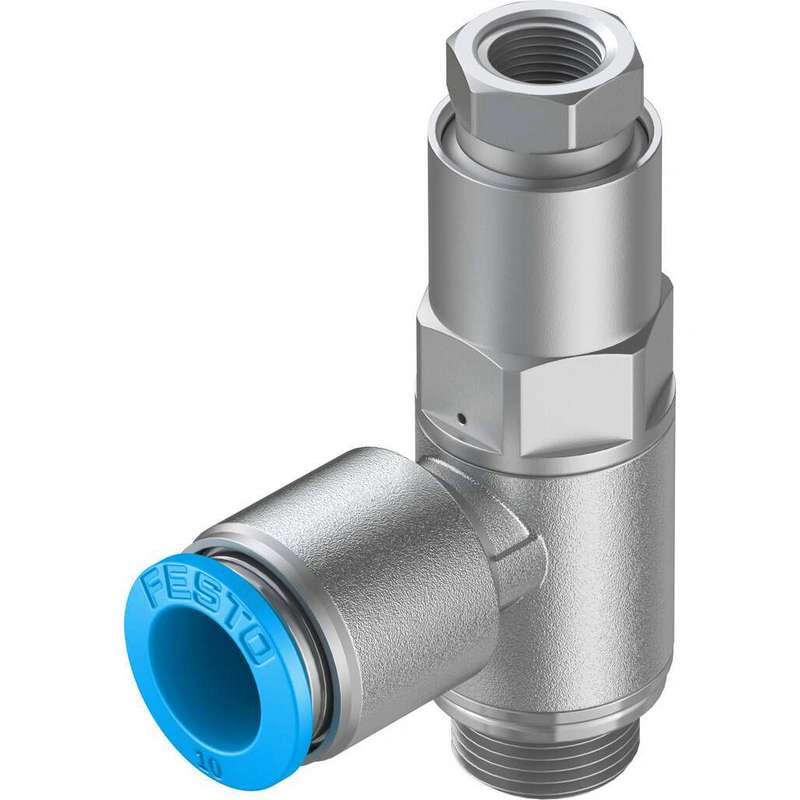

Технические характеристики
| Функция клапана | Пилотируемая функция невозврата |
| Пневматическое соединение, порт 1 | QS-10 |
| Пневматическое соединение, порт 2 | G1/4 |
| Отверстие для пилотного воздуха 21 | G1/8 |
| Тип приведения в действие | Пневматический |
| Тип монтажа | Ввинчивающийся Наружная резьба |
| Рабочее давление | 0.05 МПа … 1 МПа |
| Рабочее давление | 0.5 бар … 10 бар |
| Давление пилота | 0.2 МПа … 1 МПа |
| Давление пилота | 2 бар … 10 бар |
| Пилотное давление | 29 psi … 145 psi |
| Температура окружающей среды | -10 °C … 60 °C |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Морская классификация | См. сертификат |
| Монтажное положение | опция |
| Символ | 00991456 |
| Стандартный расход 1->2 (6-0) | 670 л/мин |
| Стандартный номинальный расход 1->2 (6-5) | 400 л/мин |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой) |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Класс чистоты | Класс 4 в соответствии с ISO 14644-1 |
| Температура хранения | -10 °C … 60 °C |
| Температура среды | -10 °C … 60 °C |
| Пилотная среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Номинальный крутящий момент | 11 Нм |
| Допуск на номинальный момент затяжки | ± 10% |
| Вес изделия | 45 грамм |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал уплотнений | NBR |
| Материал полый болт | Кованый алюминиевый сплав Анодированный |
| Разделительное кольцо для материала | POM |
| Обратный хомут | NBR |
| Материал поворотного фитинга | Литой цинк |
