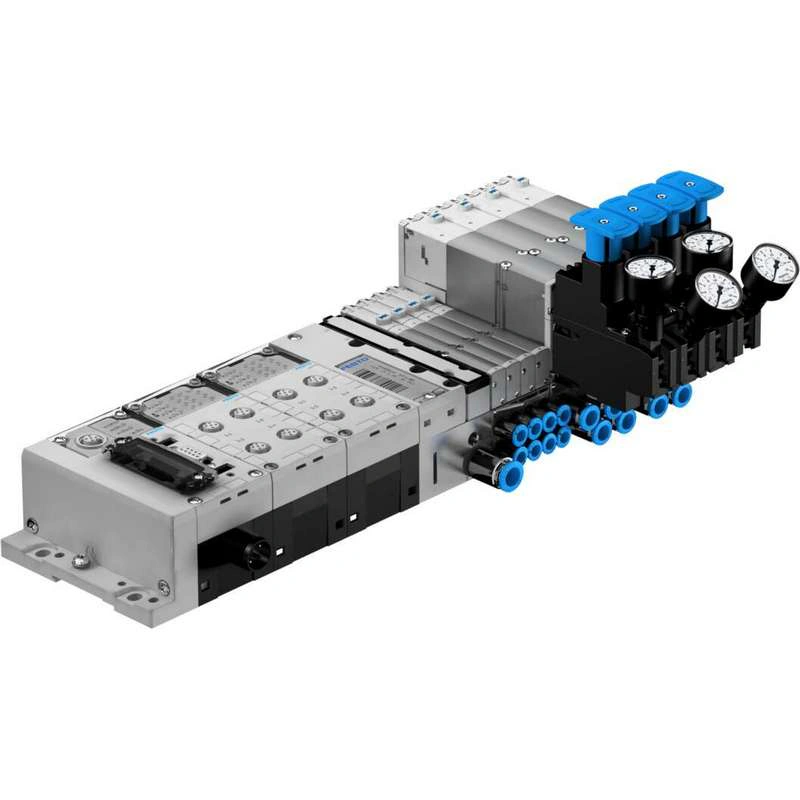

Технические характеристики
| Электрическое управление | Полевая шина |
| Электрическая система ввода/вывода | да |
| Тип клеммы | 32 |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Температура среды | -5 °C … 50 °C |
| Температура окружающей среды | -5 °C … 50 °C |
| Температура хранения | -20 °C … 40 °C |
| Относительная влажность воздуха | Макс. 90% при 40°C |
| Степень защиты | IP67 |
| Класс коррозионной стойкости CRC | 1 — Низкая коррозионная нагрузка |
| Рабочее давление | -0.09 МПа … 1 МПа |
| Рабочее давление | -0.9 бар … 10 бар |
| Давление пилота | 0.3 МПа … 0.8 МПа |
| Давление пилота | 3 бар … 8 бар |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Маркировка CE (см. декларацию соответствия) | Соответствует Директиве ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по взрывозащите (ATEX) В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK EX В соответствии с инструкциями UK RoHS |
| Маркировка KC | KC-EMV |
| Утверждение | Торговая марка RCM c UL us — признано (OL) |
| Защита от взрыва | Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (UKEX) |
| Категория ATEX газ | II 3грамм |
| Сертификация по взрывозащите за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Тип взрывозащиты для газа | Ex ec IIC T4 Gc X |
| Взрывоопасная температура окружающей среды | -5°C <= Ta <= +50°C |
| Орган, выдавший сертификат | DNV 15.0193 X |
| Указание по материалам | Соответствие RoHS |
| Конструкция клапанных клемм | Модульный, размеры клапанов можно комбинировать |
| Макс. количество положений клапана | 64 |
| Макс. количество зон давления | 17 |
| Тип срабатывания | Электрический |
| Функция клапана | 2/2-ходовой, закрытый, моностабильный 2×3/2-ходовой, моностабильный, закрытый 2х3/2-ходовой, открытый, моностабильный 2х3/2-ходовой, открытый/закрытый, моностабильный 3-ходовой пропорциональный регулятор давления 3/2-ходовой, закрытый, моностабильный 3/2 открыт, один соленоид 5/2 двойной соленоид 5/2-ходовой, моностабильный 5/3-ходовой, под давлением 5/3 исчерпаны 5/3 закрыты |
| Расчетное | Поршневая задвижка Поппет-клапан с пружинным возвратом |
| Размер клапана | 14 мм |
| Подача пилотного воздуха | Внешний Внутренний |
| Макс. стандартный номинальный расход | 360 л/мин при 10 мм 550 л/мин при 14 мм 700 л/мин при 20 мм |
| Пригодность для вакуума | да |
| Плоский глушитель | с одной стороны |
| пневматический рабочий порт | M7 G1/8 QS-4 QS-6 QS-8 QS-3/16 QS-1/4 QS-5/16 |
| Индикация состояния сигнала | СВЕТОДИОД |
| Номинальное рабочее напряжение постоянного тока | 24 V |
| Допустимые колебания напряжения | +/- 25% |
