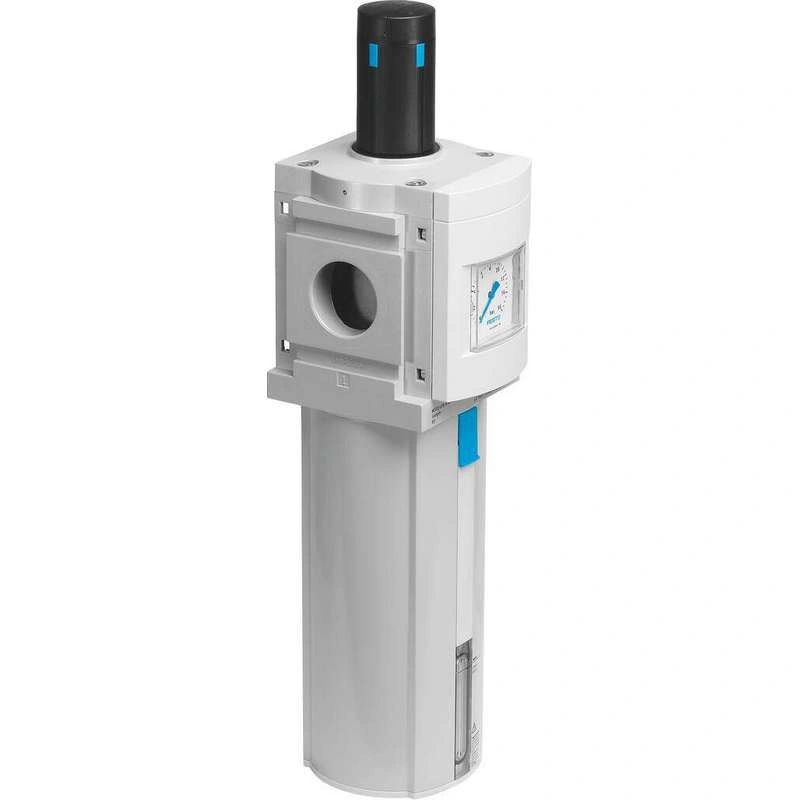

Технические характеристики
| Размер | 12 |
| Серия | MS |
| Блокировка привода | Поворотная ручка с фиксатором может быть закрыт с помощью аксессуаров |
| Монтажное положение | Вертикальный +/-5° |
| Степень фильтрации | 5 мкм |
| Слив конденсата | Полностью автоматический Ручной, без выемки |
| Конструкция | Фильтр-регулятор с манометром Спеченный фильтр с центробежным сепаратором С отводом конденсата С вторичной вытяжкой Модульная система Пилотируемый мембранный регулятор |
| Макс. объём конденсата | 400 мл |
| Функция контроллера | Постоянное выходное давление Компенсация первичного давления С вторичным воздухоотводом С функцией обратного потока |
| Защита чаши | Встроенная металлическая чаша |
| Символ | 00991587 |
| Манометр (АНАЛОГ) или индикатор давления (ЦИФРОВОЙ) | С манометром |
| Рабочее давление | 2 бар … 12 бар |
| Диапазон регулирования давления | 0.5 бар … 12 бар |
| Макс. гистерезис давления | 0.4 бар |
| Расход вторичной вытяжки | 500 л/мин |
| Стандартный номинальный расход | 11000 л/мин … 14000 л/мин |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:-] Инертные газы |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура хранения | -10 °C … 60 °C |
| Класс чистоты воздуха на выходе | Сжатый воздух согласно ISO 8573-1:2010 [6:4:4] |
| Температура среды | 5 °C … 60 °C |
| Температура окружающей среды | 5 °C … 60 °C |
| Вес изделия | 7000 грамм |
| Тип монтажа | Либо: Рядовая установка Через монтажный кронштейн |
| Пневматическое соединение, порт 1 | Внутренний |
| Пневматическое соединение, порт 2 | Внутренний |
| Материал покрытия | PA |
| Диск для отжима материала | POM |
| Держатель фильтра материала | POM |
| Материал смотрового стекла металлическая чаша | PC |
| Панель управления материалом | Усиленные полиамидом POM |
| Уплотнения материала | NBR |
| Материал пружины | Пружинная сталь |
| Материал фильтра | Спеченная бронза |
| Материал корпуса | Литой алюминий |
| Материальная мембрана | NBR |
| Материал чаши | Кованый алюминиевый сплав |
| Диск для разделения материала | POM |
| Материал штока клапана | Кованый алюминиевый сплав NBR Высоколегированная нержавеющая сталь |
| Диск для стабилизации материала | POM |
