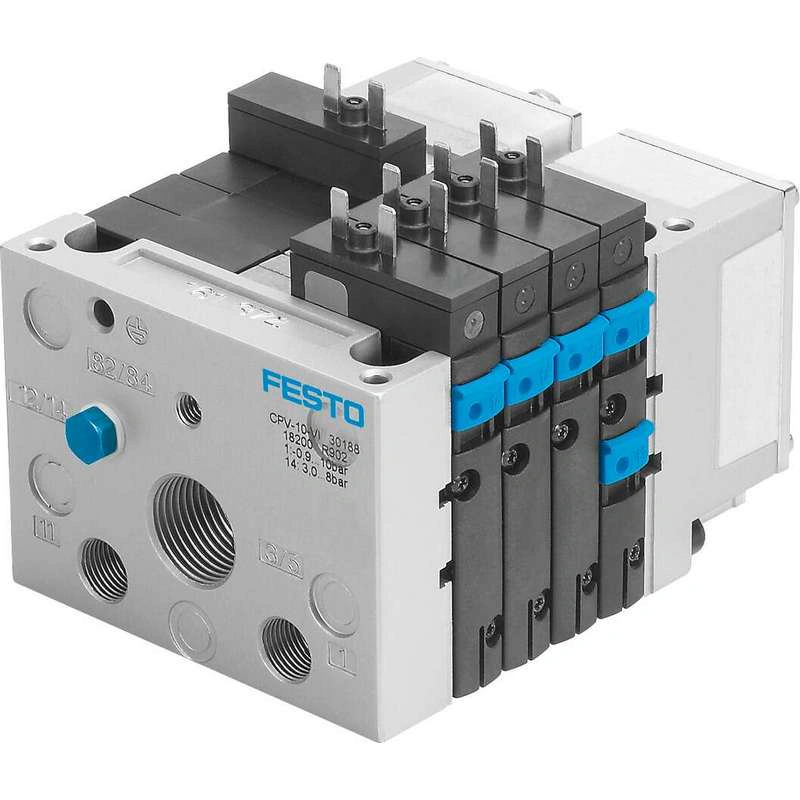

Технические характеристики
| Электрическое управление | Индивидуальное соединение |
| Тип клеммы | 10 |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Температура среды | -5 °C … 50 °C |
| Температура окружающей среды | -5 °C … 50 °C |
| Температура хранения | -20 °C … 40 °C |
| Степень защиты | Штепсельные розетки IP50 Клапанная клемма IP55 |
| Класс коррозионной стойкости CRC | 1 — Низкий коррозионный стресс 2 — Умеренная коррозионная нагрузка |
| Рабочее давление | 0 МПа … 1 МПа |
| Рабочее давление | 0 бар … 10 бар |
| Давление пилота | 0.3 МПа … 0.8 МПа |
| Давление пилота | 3 бар … 8 бар |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по взрывозащите (ATEX) В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями EX Великобритании В соответствии с инструкциями UK RoHS |
| Одобрение | c UL us — Признано (OL) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (CN) Зона 1 (IEC-EX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (CN) Зона 21 (IEC-EX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Сертификация взрывозащиты за пределами ЕС | EPL Db (CN) EPL Db (GB) EPL Db (IEC-EX) EPL Gb (CN) EPL Gb (GB) EPL Gb (IECEx) |
| Тип взрывозащиты по воспламенению газа | Ex ib IIC T4 Gb |
| Вид взрывозащиты от воспламенения пыли | Ex ib IIIC T100°C Db |
| Взрывоопасная температура окружающей среды | Pi 0.76W: -5°C <= Ta <= +50°C Pi 0.93 W: -5°C <= Ta <= +40°C |
| Орган, выдавший сертификат | GYJ20.1646X IBExU12ATEX1110X IECEx IBE13.0046X Немецкий совет по техническому контролю (TÜV) 21 UKEX 7013 X |
| Примечание по материалам | Соответствует RoHS |
| Конструкция клемм клапана | Фиксированная решетка |
| Макс. количество положений клапана | 8 |
| Макс. количество зон давления | 2 |
| Тип приведения в действие | Электрический |
| Функция клапана | 2×2/2-ходовой, моностабильный, закрытый 2×2/2-ходовой, открытый/закрытый, моностабильный 2х3/2-ходовой, моностабильный, закрытый 2х3/2-ходовой, открытый, моностабильный 2×3/2-ходовой, открытый/закрытый, моностабильный 5/2 двойной соленоид 5/2-ходовой, моностабильный 5/3 закрыто |
| Дизайн | Поршневая задвижка |
| Принцип уплотнения | Мягкий |
| Размер клапана | 10 мм |
| Подача пилотного воздуха | Внешний Внутренний |
| Макс. стандартный номинальный расход | 400 л/мин при 10 мм |
| Стандартный номинальный расход | 400 л/мин |
| Номинальный размер | 4 мм |
| Пригодность для вакуума | нет |
| пневматический рабочий порт | M7 QS-4 QS-6 |
| Пневматическое соединение, порт 1 | Общая линия |
| Пневматическое соединение, порт 2 | M7 |
| Пневматическое соединение, порт 3 | Общая линия |
| Пневматическое соединение, порт 4 | M7 |
| Воздушный порт пилота 12/14 | Общая линия |
| Выхлопное отверстие пилота 82/84 | Общая линия |
| Номинальное рабочее напряжение постоянного тока | 24 V |
| Требуемый ток потребления | 0.016 A |
