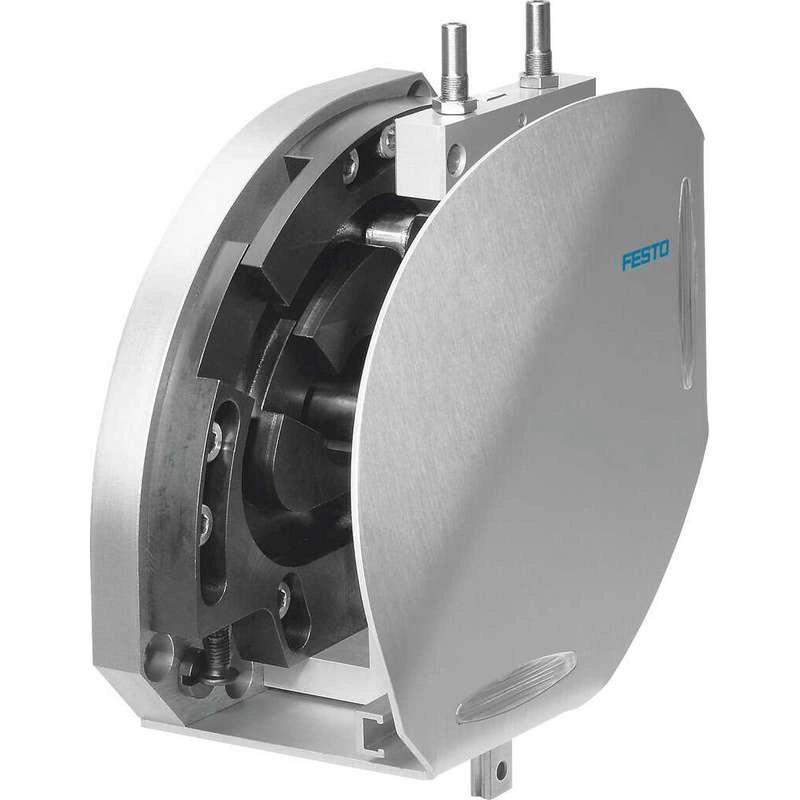

Технические характеристики
| Рабочий ход | 20 мм … 35 мм |
| Размер | 16 |
| Макс. линейный ход с углом поворота 90° | 175/175 мм |
| Ход Z | 80 мм … 100 мм |
| Амортизация | Амортизатор на обоих концах Мягкая характеристическая кривая |
| Монтажное положение | опция |
| Конструкция | Линейная направляющая плюс шарикоподшипник Полуповоротный привод Последовательность движения с пилотным управлением |
| Определение положения | Через бесконтактный датчик |
| Рабочее давление | 4 бар … 8 бар |
| Мин. продолжительность цикла | 1 s |
| Конечные положения с точностью повторения | +/-0.02 мм |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:-:-] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | 0 °C … 60 °C |
| Макс. момент Mx | 2.5 Нм |
| Макс. момент Мой | 2.5 Нм |
| Макс. момент Mz | 2.5 Нм |
| Макс. эффективная нагрузка | 1.5 кг |
| Макс. сила процесса в направлении Y | 50 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 55 N |
| Вес изделия | 5400 грамм |
| Тип крепления | Сквозное отверстие и центрирующая втулка |
| Пневматическое соединение | M5 |
| Остановки материала | Высоколегированная сталь |
| Материал крышки | Кованый алюминиевый сплав Анодированный |
| Материал пружинный прижимной элемент | Высоколегированная сталь |
| Материал основания | Кованый алюминиевый сплав Анодированный |
| Скоба для фиксации материала | Кованый алюминиевый сплав Анодированный |
| Материал поперечной направляющей | Закаленная сталь |
| Поворотный рычаг для материала | Закаленная сталь Горелый |
| Направляющая пластина с пазом | Закаленная сталь Закаленный |
| Шина для датчика материала | Кованый алюминиевый сплав Анодированный |
| Материальная планка | Кованый алюминиевый сплав Анодированный |
| Регулировочный винт | Высоколегированная сталь |
