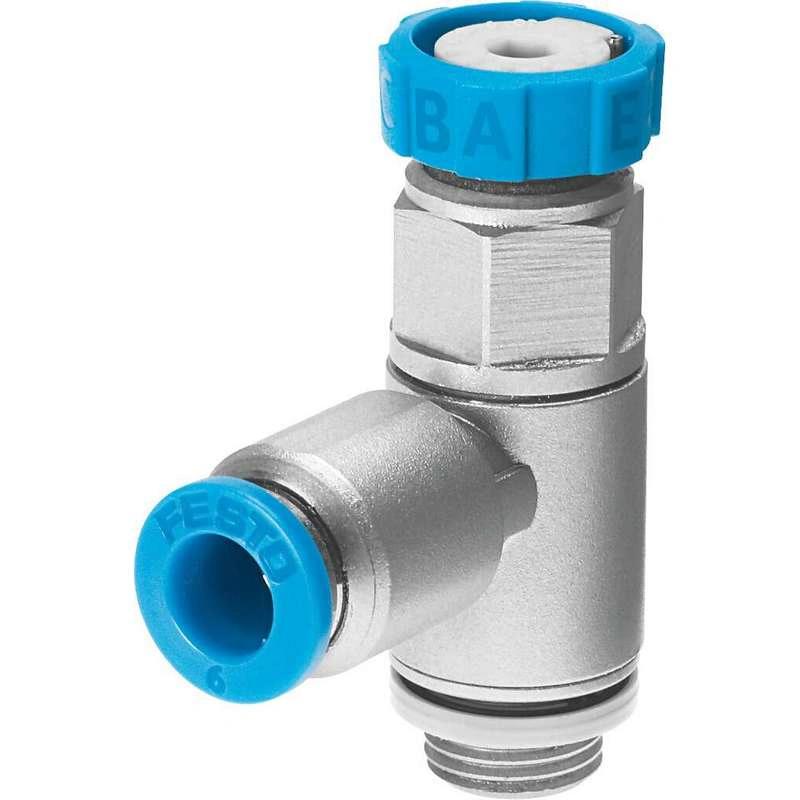

Технические характеристики
| Функция клапана | Функция одностороннего регулирования расхода вытяжного воздуха |
| Пневматическое соединение, порт 1 | QS-6 |
| Пневматическое соединение, порт 2 | G1/8 |
| Тип приведения в действие | Ручной |
| Регулировочный компонент | Внутренний шестигранник |
| Тип монтажа | Ввинчивание |
| Стандартный номинальный расход в направлении управления потоком | 0 л/мин … 250 л/мин |
| Стандартный номинальный расход в заблокированном направлении | 180 л/мин … 310 л/мин |
| Температура окружающей среды | -10 °C … 60 °C |
| Монтажное положение | опция |
| Символ | 00991475 |
| Рабочее давление полный диапазон температур | 0.2 бар … 10 бар |
| Стандартный расход в направлении регулирования расхода 0.6->0 МПа (6->0 бар, 87->0 psi) | 0 л/мин … 410 л/мин |
| Стандартный расход в обратном направлении 0.6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 430 л/мин … 540 л/мин |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура хранения | -10 °C … 40 °C |
| Температура среды | -10 °C … 60 °C |
| Номинальный крутящий момент | 3.5 Нм |
| Допуск на номинальный момент затяжки | ± 20% |
| Вес продукта | 19.5 грамм |
| Материал уплотнений | NBR |
| Материал полый болт | Кованый алюминиевый сплав Анодированный |
| Кольцо для разблокировки материала | POM |
| Регулировочный винт материала | Усиленный полиамидом |
| Поворотный фитинг | Литой цинк |
