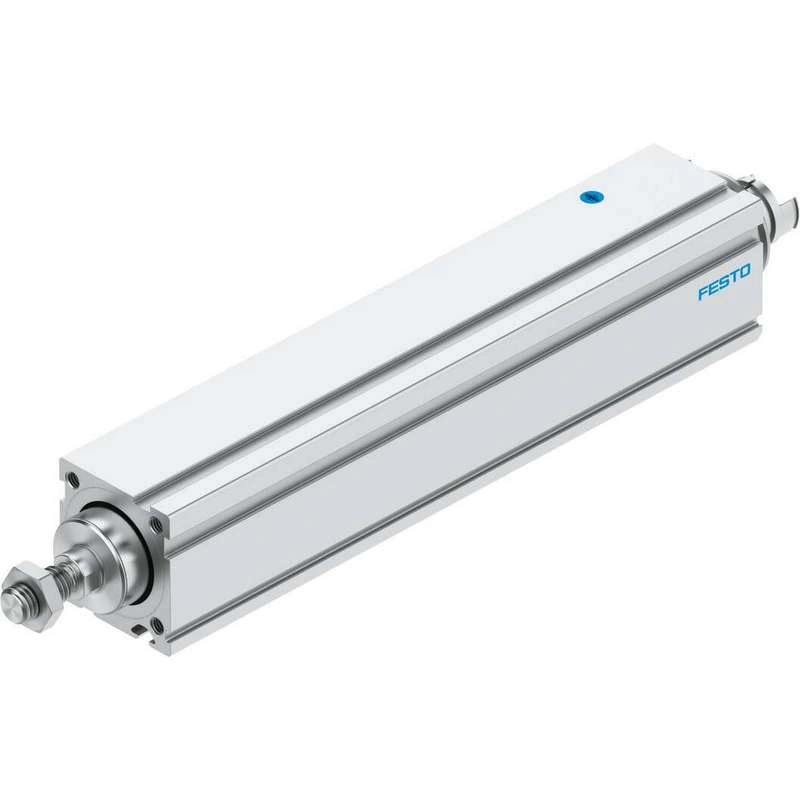

EPCC-BS-32-50-3P-A

Festo

Электрический цилиндр

Сделать заказ:
Артикул: FR 5428834
Поделиться ссылкой:

Технические характеристики

Размер 32
Ход 50 мм
Запас хода 0 мм
Резьба штока поршня M8
Реверсивный люфт теоретический 100 мкм
Диаметр шпинделя 8 мм
Шаг шпинделя 3 мм/U
Торсионный люфт в поршневом штоке +/- 1 град
Монтажное положение опция
Конец штока поршня Наружная резьба
Тип двигателя Шаговый двигатель

Серводвигатель
Определение положения Через бесконтактный датчик
Конструкция Электрический цилиндр

С шарико-винтовой передачей
Тип шпинделя Шарико-винтовой привод
Символ 00991941
Защита от крутящего момента/направляющей С направляющей с подшипником скольжения
Макс. ускорение 5 м/с²
Макс. скорость вращения 3750 об/мин
Макс. скорость 0.188 м/с
Макс. Перемещение по направляющей 0.01 м/с
Точность повторения ±0.02 мм
Дежурный цикл 100%
Класс коррозионной стойкости CRC 0 — Отсутствие коррозионного напряжения
Соответствие требованиям LABS (PWIS) VDMA24364 зона III
Пригодность для производства литий-ионных аккумуляторов Металлы, содержащие более 1 % меди, цинка или никеля по массе, исключаются из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки
Класс чистого помещения Класс 9 в соответствии с ISO 14644-1
Температура хранения -20 °C … 60 °C
Относительная влажность воздуха 0 — 95%

Без конденсации
Степень защиты IP40
Температура окружающей среды 0 °C … 60 °C
Энергия удара в крайних положениях 0.0036 J
Макс. крутящий момент привода 0.15 Нм
Макс. момент Mx 0 Нм
Макс. момент My 1.5 Нм
Макс. момент Mz 1.5 Нм
Макс. радиальная сила на приводном валу 75 N
Макс. сила подачи Fx 150 N
Момент трения не зависит от нагрузки 0.065 Нм
Справочное значение эффективной нагрузки, горизонтальное положение 24 кг
Справочное значение эффективной нагрузки, вертикальное 12 кг
Момент инерции массы JH на метр хода 0.0256 кгсм²
Момент инерции массы JL на кг рабочей нагрузки 0.0023 кгсм²
Момент инерции массы JO 0.0042 кгсм²
Интервал обслуживания Смазка на весь срок службы
Подвижная масса для хода 0 мм 98 грамм
Дополнительная подвижная масса на 10 мм хода 3.3 грамм
Основной вес для хода 0 мм 225 грамм
Дополнительный вес на 10 мм хода 24 грамм
Тип крепления Внутренняя резьба

С принадлежностями
Указание по материалам Соответствует требованиям RoHS
Материал корпуса Деформируемый алюминиевый сплав

Гладкое анодированное покрытие
Материал поршневого штока Высоколегированная нержавеющая сталь
Материал гайки шпинделя Сталь
Материал шпинделя Прокатная сталь
