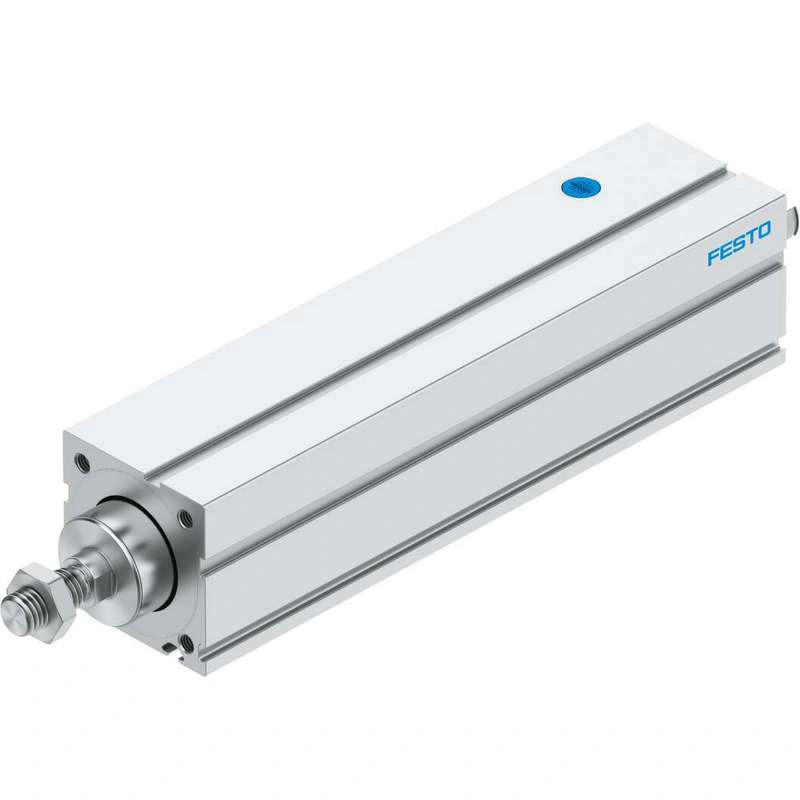

EPCC-BS-45-125-3P-A

Festo

Электрический цилиндр

Артикул: FR 5428862
Поделиться ссылкой:

Технические характеристики

Размер 45
Ход шпинделя 125 мм
Запас хода 0 мм
Резьба штока поршня M10x1.25
Реверсивный люфт теоретический 100 мкм
Диаметр шпинделя 10 мм
Шаг шпинделя 3 мм/U
Торсионный люфт на штоке +/- 1 градус
Монтажное положение опция
Конец поршня-шатуна Наружная резьба
Тип двигателя Шаговый двигатель

Серводвигатель
Обнаружение положения Через бесконтактный датчик
Конструкция Электрический цилиндр

С шарико-винтовой передачей
Тип шпинделя Шариковый винтовой привод
Символ 00991941
Защита от крутящего момента/направляющая С направляющей с подшипником скольжения
Макс. ускорение 5 м/с²
Макс. скорость вращения 3600 об/мин
Макс. скорость 0.18 м/с
Макс. Geschwindigkeit der Referenzfahrt 0.01 м/с
Точность повторения ±0.02 мм
Рабочий цикл 100%
Класс коррозионной стойкости CRC 0 — Нет коррозионного напряжения
Соответствие требованиям LABS (PWIS) VDMA24364 зона III
Пригодность для производства литий-ионных аккумуляторов Металлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки
Класс чистоты Класс 9 в соответствии с ISO 14644-1
Температура хранения -20 °C … 60 °C
Относительная влажность воздуха 0 — 95%

Без конденсации
Степень защиты IP40
Температура окружающей среды 0 °C … 60 °C
Энергия удара в крайних положениях 0.012 J
Макс. крутящий момент привода 0.4 Нм
Макс. момент Mx 0 Нм
Макс. момент My 2.9 Нм
Макс. момент Mz 2.9 Нм
Макс. радиальная сила на приводном валу 180 N
Макс. сила подачи Fx 450 N
Момент трения не зависит от нагрузки 0.08 Нм
Эффективная нагрузка справочного значения, горизонтальная 60 кг
Справочное значение эффективной нагрузки, вертикально 30 кг
Момент инерции массы JH на метр хода 0.0503 кгсм²
Момент инерции JL на кг рабочей нагрузки 0.0023 кгсм²
Момент инерции JO 0.0109 кгсм²
Интервал технического обслуживания Смазка на весь срок службы
Подвижная масса для хода 0 мм 179 грамм
Дополнительная подвижная масса на 10 мм хода 4.9 грамм
Основной вес для хода 0 мм 555 грамм
Дополнительный вес на 10 мм хода 41 грамм
Тип крепления Внутренняя резьба

С принадлежностями
Примечание по материалам Соответствует RoHS
Материал корпуса Кованый алюминиевый сплав

Гладкое анодированное покрытие
Материал поршневого штока Высоколегированная нержавеющая сталь
Материал гайки шпинделя Сталь
Материал шпинделя Прокатная сталь
