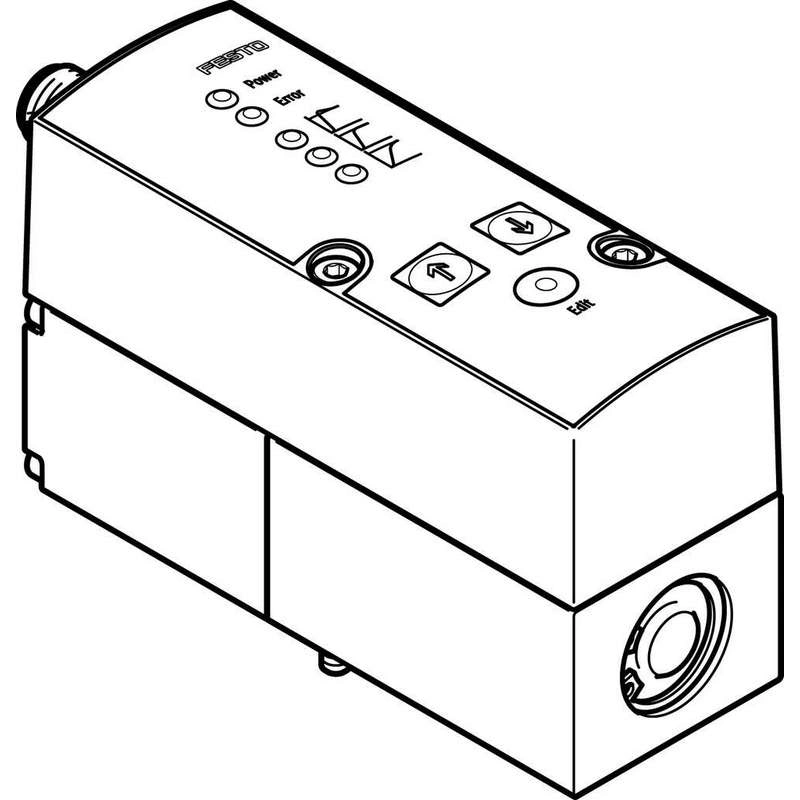

Технические характеристики
| Номинальный размер, питание | 8 мм |
| Тип срабатывания | Электрический |
| Принцип уплотнения | Мягкий |
| Монтажное положение | опция |
| Конструкция | Пилотируемый мембранный регулятор |
| Номинальный ток короткого замыкания | Для всех электрических соединений |
| Указания по безопасности | Положение безопасности VPPM: при обрыве кабеля питания выходное давление поддерживается нерегулируемым. |
| Символ | 00995303 |
| Защита от обратной полярности | Для всех электрических соединений |
| Тип сброса | Механическая пружина |
| Тип пилотирования | Пилотный привод |
| Функция клапана | 3-ходовой пропорциональный регулятор давления |
| Тип дисплея | ЖК-дисплей с подсветкой СВЕТОДИОД |
| Диапазон регулирования давления | 0.02 бар … 10 бар |
| Давление на входе 1 | 0 бар … 11 бар |
| Давление на входе 1 | 0 МПа … 1.1 МПа |
| Стандартный номинальный расход | 450 л/мин … 2750 л/мин |
| Диапазон рабочего напряжения DC | 21.6 V … 26.4 V |
| Макс. потребляемый ток | 300 мА |
| рабочий цикл | 100% |
| Макс. потребляемая мощность | 7 W |
| Остаточная пульсация | 10 % |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] Инертные газы |
| Указание по рабочей и пилотной среде | Работа со смазкой невозможна |
| Утверждение | Торговая марка RCM c Внесено в список UL (OL) |
| Марка KC | KC-EMV |
| Маркировка CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| Орган, выдавший сертификат | UL E322346 |
| Класс коррозионной стойкости CRC | 2 — Умеренный коррозионный стресс |
| Соответствие стандарту LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура среды | 10 °C … 50 °C |
| Степень защиты | IP65 |
| Температура окружающей среды | 0 °C … 60 °C |
| Вес изделия | 560 грамм |
| Линейность | 1 %FS |
| Гистерезис | 0.5 %FS |
| Воспроизводимость | 0.5 %FS |
| Общая точность | 1.25%FS |
| Температурный коэффициент | 0.04 %/K |
| Точность повторения FS | 0.5 % |
| Электрическое подключение | 8-контактный M12 Вилки Через основание |
| Тип монтажа | Либо: Со сквозным отверстием С принадлежностями |
| Пневматическое соединение, порт 1 | 1/4 NPT |
| Пневматическое соединение, порт 2 | 1/4 NPT |
| Пневматическое соединение, порт 3 | 1/4 NPT |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | Кованый алюминиевый сплав Анодированный |
