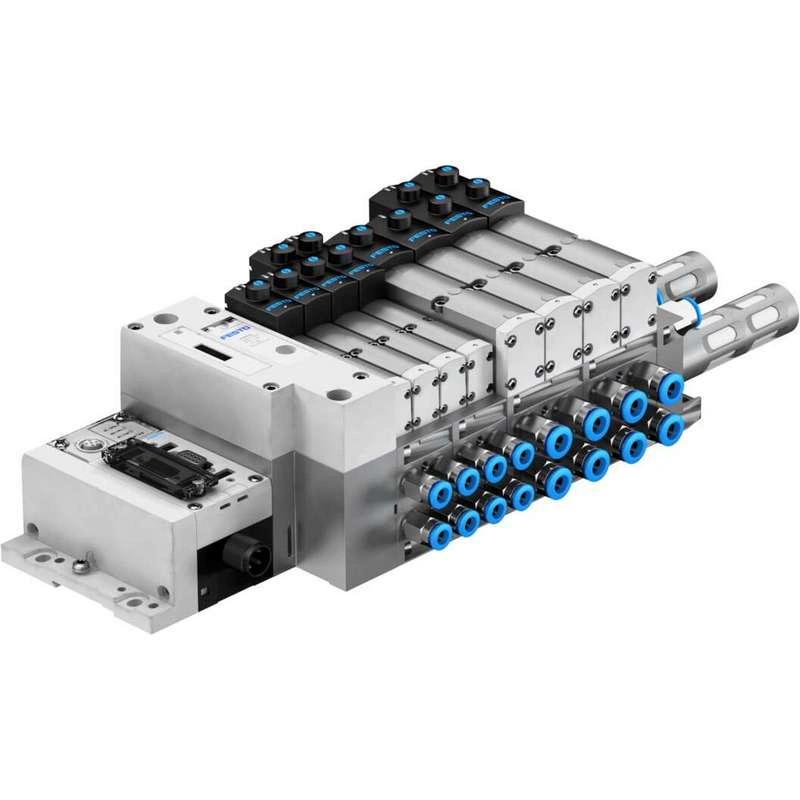

Технические характеристики
| Электрическое управление | Ethernet Fieldbus Встроенный контроллер |
| Электрическая система ввода/вывода | да |
| Тип клемм | 45 |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Температура окружающей среды | -5 °C … 50 °C |
| Температура хранения | -20 °C … 60 °C |
| Относительная влажность воздуха | 0 — 90% |
| Степень защиты | IP65 NEMA 4 |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Рабочее давление | -0.09 МПа … 1 МПа |
| Рабочее давление | -0.9 бар … 10 бар |
| Давление пилота | 0.3 МПа … 1 МПа |
| Давление пилота | 3 бар … 10 бар |
| Рабочее давление для клеммы клапана с внутренней подачей пилотного воздуха | 0.3 МПа … 1 МПа |
| Рабочее давление для клеммы клапана с внутренней подачей пилотного воздуха | 3 бар … 10 бар |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Знак CE (см. декларацию о соответствии) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| знак KC | KC-EMV |
| Одобрение | BIA C-Tick c UL us — признано (OL) |
| Взрывозащита | Зона 2 (ATEX) |
| Газ категории ATEX | II 3грамм |
| Тип взрывозащиты для газа | Ex nA IIC T3 X Gc |
| Взрывоопасная температура окружающей среды | -5°C <= Ta <= +50°C |
| Указание по материалам | Соответствует требованиям RoHS |
| Структура клемм клапана | Модульный, размеры клапанов можно комбинировать |
| Макс. количество положений клапана | 32 |
| Макс. количество зон давления | 16 |
| Тип срабатывания | Электрический |
| Функция клапана | 2×2/2-ходовой, моностабильный, закрытый 2×3/2-ходовой, моностабильный, закрытый 2х3/2-ходовой, открытый, моностабильный 2×3/2-ходовой, открытый/закрытый, моностабильный 5/2 двойной соленоид 5/2-ходовой, бистабильный, доминирующий 5/2-ходовой, моностабильный 5/2-ходовой, моностабильный, функция безопасности 5/3-ходовой, под давлением 5/3 исчерпан 5/3 закрыто 5/3-ходовой, 2 порта под давлением, 4 выхлопа |
| Исполнение | Поршневая задвижка |
| Размер клапана | 18 мм |
| Подача пилотного воздуха | Внешний Внутренний |
| Макс. стандартный номинальный расход | 700 л/мин при 18 мм 1350 л/мин при 26 мм 1860 л/мин при 42 мм 2900 л/мин при 52 мм 4000 л/мин при 65 мм |
| Пригодность для вакуума | да |
| Функция отвода отработанного воздуха | Через дроссельную заслонку |
| пневматический рабочий порт | G1/8 G1/4 G3/8 G1/2 QS-6 QS-8 QS-10 QS-12 QS-14 QS-16 |
| Индикация состояния сигнала | LED |
| Номинальное рабочее напряжение DC | 24 V |
| Допустимые колебания напряжения | +/- 10 % |
