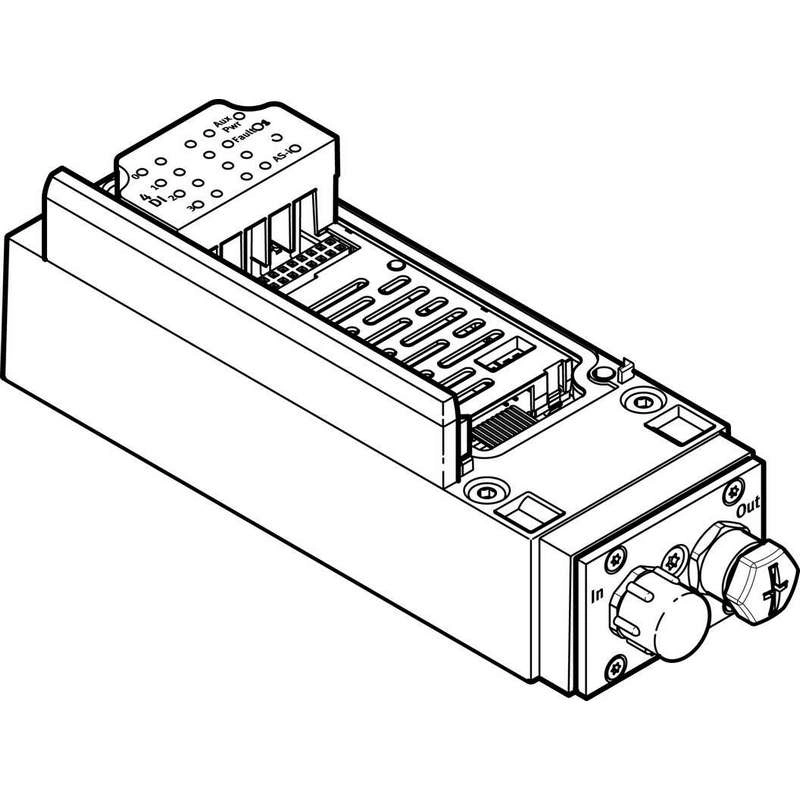

Технические характеристики
| Интерфейс полевой шины | Гнездо, M12x1, 4-контактное Штекерный разъем, M12x1, 4-контактный |
| Диагностика конкретного устройства | Короткое замыкание/перегрузка входов Пониженное напряжение Ошибка при подключении периферийных устройств: |
| Монтажное положение | опция |
| Макс. количество положений клапана | 4 с бистабильными клапанами 8 с моностабильными клапанами |
| Макс. количество катушек клапана | 8 |
| Защита от обратной полярности | Для всех электрических соединений рабочего напряжения |
| Управление оператором | DIL-переключатель |
| Количество ведомых устройств на одно устройство | 2 |
| Рабочее напряжение постоянного тока, AS-интерфейс | 26.5 V … 31.6 V |
| Примечание по напряжению нагрузки | Через подключение напряжения нагрузки (24 В постоянного тока) |
| Диапазон напряжения нагрузки постоянного тока | 21.6 V … 26.4 V |
| Макс. количество выходов | 8 |
| Макс. количество входов | 8 |
| Номинальное рабочее напряжение постоянного тока, AS-интерфейс | 26.5 V |
| Номинальное напряжение нагрузки DC | 24 V |
| Номинальное рабочее напряжение DC | 24 V |
| Остаточная пульсация, интерфейс AS | <= 20 мВпп |
| Остаточная пульсация, напряжение нагрузки | 4 Vpp |
| Уровень переключения | Сигнал 0: <= 5 V Сигнал 1: >= 11 V |
| Допустимые колебания напряжения | +/- 10 % |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по низковольтному оборудованию |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионной нагрузки |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура хранения | -20 °C … 60 °C |
| Относительная влажность воздуха | 0 — 90% |
| Степень защиты | IP65 В собранном состоянии |
| Температура окружающей среды | -5 °C … 50 °C |
| Вес изделия | 300 грамм |
| Электрический контроль | Полевая шина |
| Логика переключения входов | PNP (положительное переключение) |
| Электрическое соединение | Через CPX |
| Диапазон адресации | 1 … 31 (0) Настройка с помощью устройства адресации AS-Interface |
| Электрическая изоляция Интерфейс полевой шины | Оптопара |
| Светодиодный дисплей, специфический для шины | AS-i: Режим AS-интерфейса Aux/Pwr: Источник питания AS-интерфейса Неисправность: Неисправность AS-интерфейса |
| Светодиодный дисплей, для конкретного изделия | 0 … 7: Состояние переключения входов 12/14: состояние переключения клапанов (на клапане) |
| Идентификация продукта | ID1=Fh ID2=Eh |
| Материальные уплотнения | NBR PUR |
| Материал корпуса | PA |
| Указание по материалам | Соответствует RoHS |
