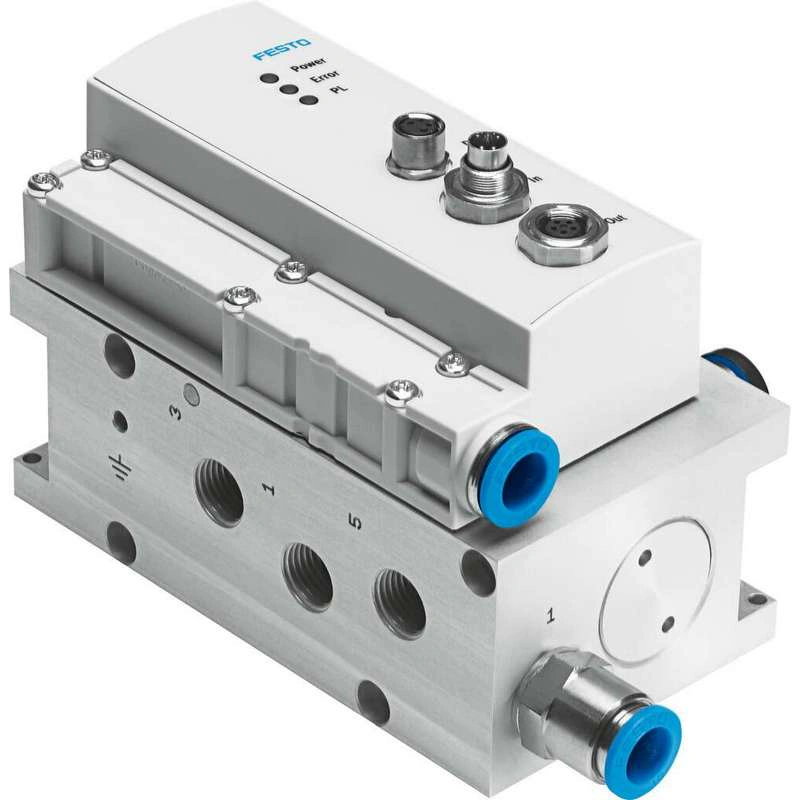

Технические характеристики
| Номинальный размер | 6 мм |
| Тип привода | Электрический |
| Принцип уплотнения | Жесткий |
| Монтажное положение | опционально Предпочтительно горизонтальное расположение (элементы индикации направлены вверх) Если клапан перемещается, он должен быть установлен под прямым углом к направлению движения |
| Расчетное | Поршневая задвижка Со встроенными датчиками давления |
| Тип сброса | Магнитная пружина |
| Указания по безопасности | Положение безопасности VPWP: при возникновении проблем с интерфейсом управления клапан принимает закрытое среднее положение. |
| Тип пилотирования | Прямой |
| Направление потока | Необратимый |
| Символ | 00992136 |
| Функция клапана | 5/3-ходовой пропорциональный распределительный клапан, закрыт |
| Индикаторы состояния | Светодиод желтый = PL (силовая нагрузка) Светодиод зеленый = питание Красный светодиод = ошибка |
| Рабочее давление | 0 МПа … 1 МПа |
| Рабочее давление | 0 бар … 10 бар |
| Позиционирование рабочего давления/мягкая остановка | 4 бар … 8 бар |
| Номинальное рабочее давление | 0.6 МПа |
| Номинальное рабочее давление | 6 бар |
| Номинальное рабочее давление | 87 psi |
| Стандартный номинальный расход | 700 л/мин |
| Номинальное рабочее напряжение DC | 24 V |
| Диапазон рабочего напряжения DC | 18 V … 30 V |
| Диапазон напряжения нагрузки DC | 18 V … 30 V |
| Макс. ток нагрузки выходного напряжения | 500 мА |
| Макс. ток нагрузки цифрового выхода | 500 мА |
| Макс. потребляемый ток привода клапана | 1.2 A |
| Макс. потребление тока, логика | 0.15 A |
| Номинальное напряжение нагрузки DC | 24 V |
| Напряжение питания цифрового выхода | Напряжение нагрузки 24 В |
| Напряжение питания выхода напряжения | Напряжение нагрузки 24 В |
| Разрешение | Торговая марка RCM |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по взрывозащите (ATEX) В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK EX В соответствии с инструкциями UK RoHS |
| Взрывозащита | Зона 2 (ATEX) |
| Газ категории ATEX | II 3грамм |
| Тип взрывозащиты воспламенения для газа | Ex nA IIC T5 X Gc |
| Взрывоопасная температура окружающей среды | 0°C <= Ta <= +50°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [6:4:4] |
| Примечание по рабочей и экспериментальной среде | Работа со смазкой невозможна |
| Класс коррозионной стойкости CRC | 1 — Низкая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура среды | 0 °C … 50 °C |
| Степень защиты | IP65 В собранном состоянии |
| Температура окружающей среды | 0 °C … 50 °C |
| Вес изделия | 776 грамм |
| Разрешение по давлению | 0.01 бар |
| Погрешность линейности в ± %FS | <1.5 % |
| Точность повторения FS | <1 % |
| Конструкция выхода напряжения 24 В | Реверсивное питание без повреждений Без гальванической развязки Защита от короткого замыкания Реверсивное питание без повреждений |
| Исполнение цифрового выхода | В соответствии с МЭК 61131-2 Положительная логика (PNP) Без гальванической развязки Защита от короткого замыкания Реверсивная подача без повреждений |
| Интерфейс управления | Цифровой Шина CAN с протоколом Festo Встроенный согласующий резистор |
| Электрическое соединение Интерфейс полевой шины IN | Заглушки M9 5-контактный |
| Электрическое подключение Интерфейс полевой шины OUT | Розетка M9 5-контактный |
| Электрическое подключение интерфейса полевой шины | Гнездо M8 4-контактный |
| Тип монтажа | Со сквозным отверстием С принадлежностями |
| Цвет соединений | Порт 2: синий Соединение 4: черный |
| Пневматическое соединение, порт 1 | G1/8 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | G1/8 |
| Пневматическое соединение, порт 4 | G1/8 |
| Пневматическое соединение, порт 5 | G1/8 |
| Примечание по материалам | Соответствующий требованиям RoHS |
| Материал крышки | Усиленный полиамидом |
| Материал корпуса | Кованый алюминиевый сплав Анодированный |
