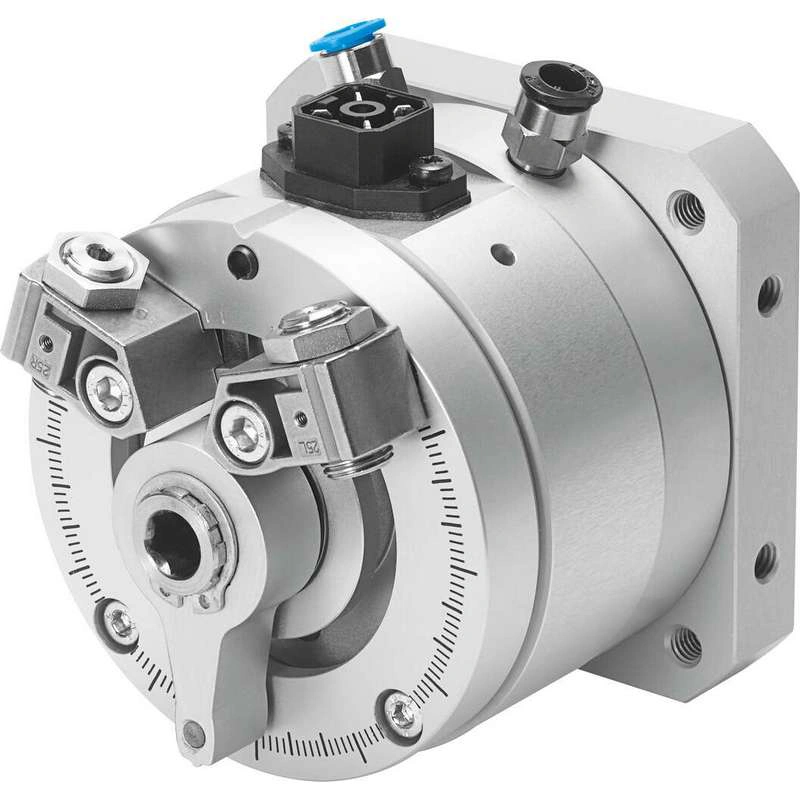

Технические характеристики
| Диапазон регулировки угла поворота | 0 градусов … 270 градусов |
| Уменьшение хода в крайних положениях | 5 ° |
| Наименьший ход позиционирования | 5° во время позиционирования 15° с плавной остановкой |
| Диаметр поршня | 40 мм |
| Угол поворота | 0 град … 272 град |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах |
| Монтажная позиция позиционирования | опция |
| Положение установки плавного останова | Горизонтальный |
| Функциональный принцип измерительной системы | Аналог |
| Конструкция | Приводной вал на шарикоподшипниках Флюгер |
| Определение положения | Через бесконтактный датчик Через встроенный датчик углового перемещения |
| Рабочее давление | 0.2 МПа … 1 МПа |
| Позиционирование рабочего давления/плавный останов | 4 бар … 8 бар |
| Макс. частота поворота при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 2 Гц |
| Макс. скорость перемещения | 2000 град/с |
| Мин. скорость перемещения | 50 град/с |
| Типичное время позиционирования короткий ход, горизонтальный | 0.25/0.25 s |
| Типичное время позиционирования длинный ход, горизонтальный | 0.30/0.55 s |
| Сопротивление соединения | 5 кОм |
| Рекомендуемый ток стеклоочистителя | <1 мкА |
| Режим работы | Двойного действия |
| Макс. рабочее напряжение постоянного тока | 42 V |
| Макс. ток стеклоочистителя, кратковременный | 10000 мкА |
| Макс. потребляемый ток | 4 мА |
| Номинальное рабочее напряжение постоянного тока | 10 V |
| Допуск на сопротивление соединения | 20 % |
| Допустимые колебания напряжения | < 1% |
| Маркировка CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с директивой Великобритании RoHS |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [6:4:4] |
| Указание на рабочую и пилотную среду | Работа со смазкой невозможна |
| Непрерывная ударопрочность по DIN/IEC 68, часть 2-82 | Испытано на уровень серьезности 2 |
| Класс коррозионной стойкости CRC | 0 — Без коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Степень защиты | IP65 Согласно IEC 60529 |
| Виброустойчивость по DIN/IEC 68, часть 2-6 | Испытано на уровень серьезности 2 |
| Температура окружающей среды | -10 °C … 60 °C |
| Энергия удара в крайних положениях | 0.1 J |
| Макс. осевое усилие | 120 N |
| Макс. момент инерции массы горизонтальный | 0.12 кгм² |
| Макс. момент инерции массы вертикальный | 0.12 кгм² |
| Макс. радиальная сила | 350 N |
| Мин. момент инерции, горизонтальный | 0.006 кгм² |
| Мин. момент инерции массы, вертикальный | 0.006 кгм² |
| Теоретический крутящий момент при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 20 Нм |
| Вес изделия | 3950 грамм |
| Разрешение угла | ≤0.1 град |
| Выходной сигнал | Аналог |
| Независимая линейность | 0.0025 |
| Точность повторения позиционирования | +/-0.3 град |
| Точность повторения Конечное положение плавного останова | < 0.2 град |
| Точность повторения Промежуточное положение плавного останова | +/-2 град |
| Электрическое подключение энкодера | 4-контактный |
| Длина кабеля | 30 m |
| Тип крепления | Внутренняя резьба |
| Пневматическое соединение | G1/8 |
| Корпус материала, датчик перемещения | Кованый алюминиевый сплав Анодированный |
| Рычаг ограничителя материала | Деформируемый алюминиевый сплав Анодированный |
| Приводной вал для материала | Никелированная сталь |
| Фиксированный упор материала | Сталь |
| Материал корпуса | Кованый алюминиевый сплав Анодированный |
| Муфта системы измерения материала | TPE-U(PU) |
| Материал шпонки | Сталь |
| Материал поворотная лопатка | Армированный ПЭТ |
| Материал корпуса разъема | Усиленный полиамидом |
| Материал цилиндра | Кованый алюминиевый сплав |
