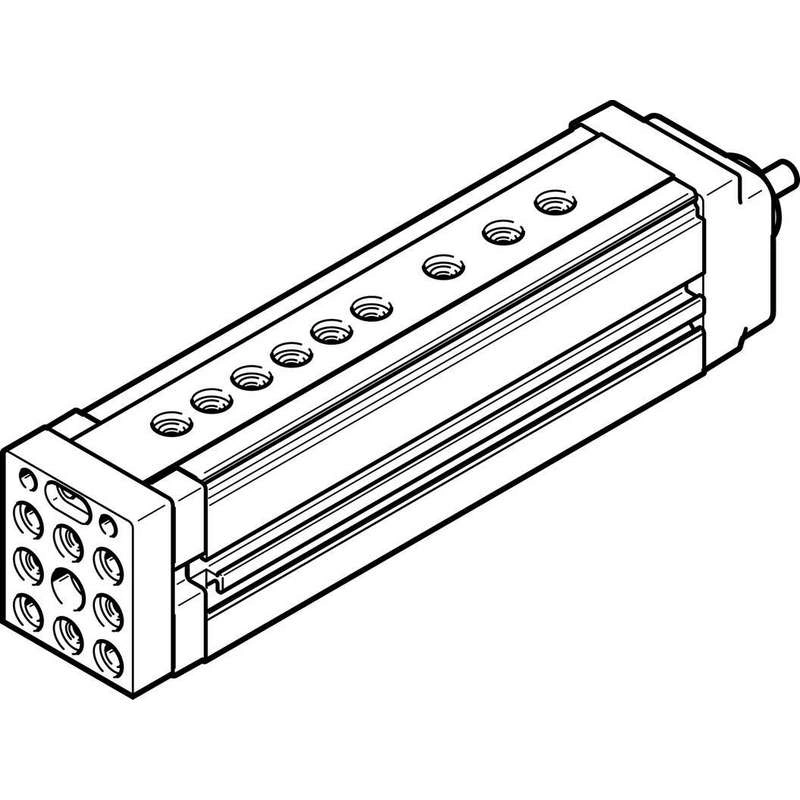

EGSL-BS-35-50-8P
Артикул 562160
- Вес570 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Рабочий ход 50 мм
Размер 35
Параллельность хода по оси Z 0.02 мм
Параллельность 0.05 мм
Реверсивный люфт теоретический ≤50 мкм
Диаметр шпинделя 8 мм
Описание производителя
Мини-задвижка
Технические данные 562160
Технические характеристики
| Рабочий ход | 50 мм |
| Размер | 35 |
| Параллельность хода по оси Z | 0.02 мм |
| Параллельность | 0.05 мм |
| Реверсивный люфт теоретический | ≤50 мкм |
| Диаметр шпинделя | 8 мм |
| Шаг шпинделя | 8 мм/U |
| Монтажное положение | опция |
| Путеводитель | Направляющая с сепаратором на шарикоподшипнике |
| Конструкция | Электрический мини-затвор Направляющая С шарико-винтовой передачей |
| Тип двигателя | Шаговый двигатель Серводвигатель |
| Тип шпинделя | Шариковый винтовой привод |
| Символ | 00992069 |
| Определение положения | Бесконтактный датчик |
| Макс. ускорение | 25 м/с² |
| Макс. скорость | 0.5 м/с |
| Точность повторения | ±0.015 мм |
| Рабочий цикл | 100% |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Уровень звукового давления | 60 дБ(A) |
| Степень защиты | IP40 |
| Температура окружающей среды | 0 °C ... 60 °C |
| Усилие непрерывной подачи | 50 N |
| Макс. крутящий момент привода | 0.2 Нм |
| Макс. сила Fy | 412 N |
| Макс. сила Fz | 412 N |
| Макс. момент Mx | 6.2 Нм |
| Макс. момент My | 6 Нм |
| Макс. момент Mz | 6 Нм |
| Макс. радиальное усилие на приводном валу | 20 N |
| Макс. сила подачи Fx | 75 N |
| Момент трения не зависит от нагрузки | 0.015 Нм |
| Справочное значение Эффективная нагрузка, горизонтальная | 2 кг |
| Справочное значение эффективной нагрузки, вертикального | 2 кг |
| Момент инерции массы JL на кг рабочей нагрузки | 0.0162 кгсм² |
| Момент инерции массы JO | 0.0426 кгсм² |
| Постоянная подача | 8 мм/U |
| Интервал технического обслуживания | Смазка на весь срок службы |
| Подвижная масса | 270 грамм |
| Вес изделия | 570 грамм |
| Тип крепления | Внутренняя резьба Через центрирующую втулку С принадлежностями |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал крышки | Литой алюминий Окрашенный |
| Направляющая для материала | Прокатная сталь |
| Материал корпуса | Деформируемый алюминиевый сплав Анодированный |
| Материал пластины коромысла | Кованый алюминиевый сплав Анодированный |
| Материал гайки шпинделя | Прокатная сталь |
| Материал шпинделя | Прокатная сталь |
