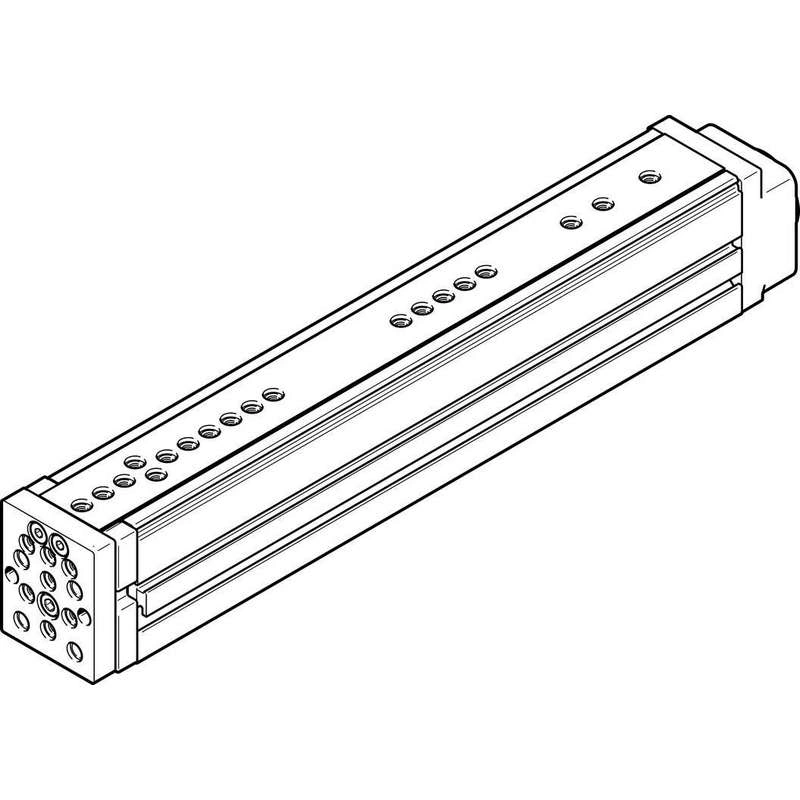

EGSL-BS-45-200-3P
Артикул 562226
- Вес2,16 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Рабочий ход 200 мм
Размер 45
Ходовая параллельность по оси Z 0.08 мм
Параллельность 0.1 мм
Реверсивный люфт теоретический ≤50 мкм
Диаметр шпинделя 10 мм
Описание производителя
Мини-задвижка
Технические данные 562226
Технические характеристики
| Рабочий ход | 200 мм |
| Размер | 45 |
| Ходовая параллельность по оси Z | 0.08 мм |
| Параллельность | 0.1 мм |
| Реверсивный люфт теоретический | ≤50 мкм |
| Диаметр шпинделя | 10 мм |
| Шаг шпинделя | 3 мм/U |
| Монтажное положение | опция |
| Направляющая | Направляющая с шарикоподшипниковым сепаратором |
| Конструкция | Электрический мини-ползун Направляющие С шарико-винтовой передачей |
| Тип двигателя | Шаговый двигатель Серводвигатель |
| Тип шпинделя | Шарико-винтовой привод |
| Символ | 00992069 |
| Определение положения | Через бесконтактный датчик |
| Макс. ускорение | 25 м/с² |
| Макс. скорость | 0.3 м/с |
| Точность повторения | ±0.015 мм |
| Рабочий цикл | 100% |
| Класс коррозионной стойкости CRC | 0 - отсутствие коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Уровень звукового давления | 60 дБ(A) |
| Степень защиты | IP40 |
| Температура окружающей среды | 0 °C ... 60 °C |
| Усилие непрерывной подачи | 100 N |
| Макс. крутящий момент привода | 0.45 Нм |
| Макс. сила Fy | 291 N |
| Макс. усилие Fz | 291 N |
| Макс. момент Mx | 14.3 Нм |
| Макс. момент My | 12.3 Нм |
| Макс. момент Mz | 12.3 Нм |
| Макс. радиальная сила на приводном валу | 120 N |
| Макс. усилие подачи Fx | 150 N |
| Момент трения, не зависящий от нагрузки | 0.09 Нм |
| Справочное значение Эффективная нагрузка, горизонтальная | 6 кг |
| Справочное значение Эффективная нагрузка, вертикаль | 6 кг |
| Момент инерции массы JL на кг рабочей нагрузки | 0.0023 кгсм² |
| Момент инерции массы JO | 0.0514 кгсм² |
| Постоянная подача | 3 мм/U |
| Интервал технического обслуживания | Смазка на весь срок службы |
| Перемещаемая масса | 910 грамм |
| Вес изделия | 2160 грамм |
| Тип монтажа | Внутренняя резьба Центрирующая втулка С принадлежностями |
| Примечание по материалам | Соответствие RoHS |
| Материал крышки | Литой алюминий Окрашенный |
| Направляющая для материала | Прокатная сталь |
| Корпус материала | Кованый алюминиевый сплав Анодированный |
| Материал пластины вилки | Кованый алюминиевый сплав Анодированный |
| Материал гайки шпинделя | Прокатная сталь |
| Шпиндель | Прокатная сталь |
