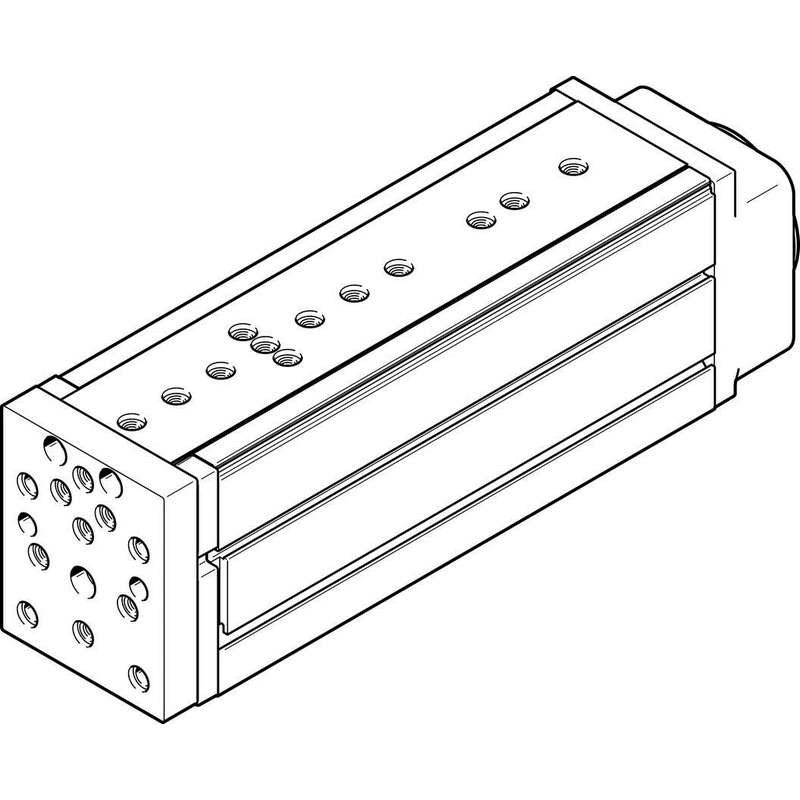

EGSL-BS-75-100-10P
Артикул 562230
- Вес5,1 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Рабочий ход 100 мм
Размер 75
Параллельность хода по оси Z 0.04 мм
Параллельность 0.05 мм
Реверсивный люфт теоретический ≤50 мкм
Диаметр шпинделя 20 мм
Описание производителя
Мини-задвижка
Технические данные 562230
Технические характеристики
| Рабочий ход | 100 мм |
| Размер | 75 |
| Параллельность хода по оси Z | 0.04 мм |
| Параллельность | 0.05 мм |
| Реверсивный люфт теоретический | ≤50 мкм |
| Диаметр шпинделя | 20 мм |
| Шаг шпинделя | 10 мм/U |
| Монтажное положение | опция |
| Направляющая | Направляющая с шарикоподшипниковым сепаратором |
| Конструкция | Электрический мини-ползун Направляющая С шарико-винтовой передачей |
| Тип двигателя | Шаговый двигатель Серводвигатель |
| Тип шпинделя | Шарико-винтовой привод |
| Символ | 00992069 |
| Определение положения | Через бесконтактный выключатель |
| Макс. ускорение | 25 м/с² |
| Макс. скорость | 0.65 м/с |
| Точность повторения | ±0.015 мм |
| Рабочий цикл | 100% |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Уровень звукового давления | 65 дБ(A) |
| Степень защиты | IP40 |
| Температура окружающей среды | 0 °C ... 60 °C |
| Усилие непрерывной подачи | 300 N |
| Макс. приводной момент | 3.25 Нм |
| Макс. сила Fy | 1539 N |
| Макс. сила Fz | 1539 N |
| Макс. момент Mx | 67.4 Нм |
| Макс. момент My | 47.1 Нм |
| Макс. момент Mz | 47.1 Нм |
| Макс. радиальная сила на приводном валу | 300 N |
| Макс. усилие подачи Fx | 450 N |
| Момент трения не зависит от нагрузки | 0.25 Нм |
| Справочное значение эффективной нагрузки, горизонтальное | 14 кг |
| Справочное значение эффективной нагрузки, вертикальная | 14 кг |
| Момент инерции JL на кг рабочей нагрузки | 0.0253 кгсм² |
| Момент инерции JO | 0.8695 кгсм² |
| Постоянная подача | 10 мм/U |
| Интервал технического обслуживания | Смазка на весь срок службы |
| Подвижная масса | 2280 грамм |
| Вес изделия | 5100 грамм |
| Тип крепления | Через внутреннюю резьбу Через центрирующую втулку С принадлежностями |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал крышки | Литой алюминий Окрашенные |
| Направляющая для материалов | Прокатная сталь |
| Материал корпуса | Деформируемый алюминиевый сплав Анодированный |
| Материал пластины коромысла | Кованый алюминиевый сплав Анодированный |
| Материал гайки шпинделя | Стальной прокат |
| Материал шпинделя | Прокатная сталь |
