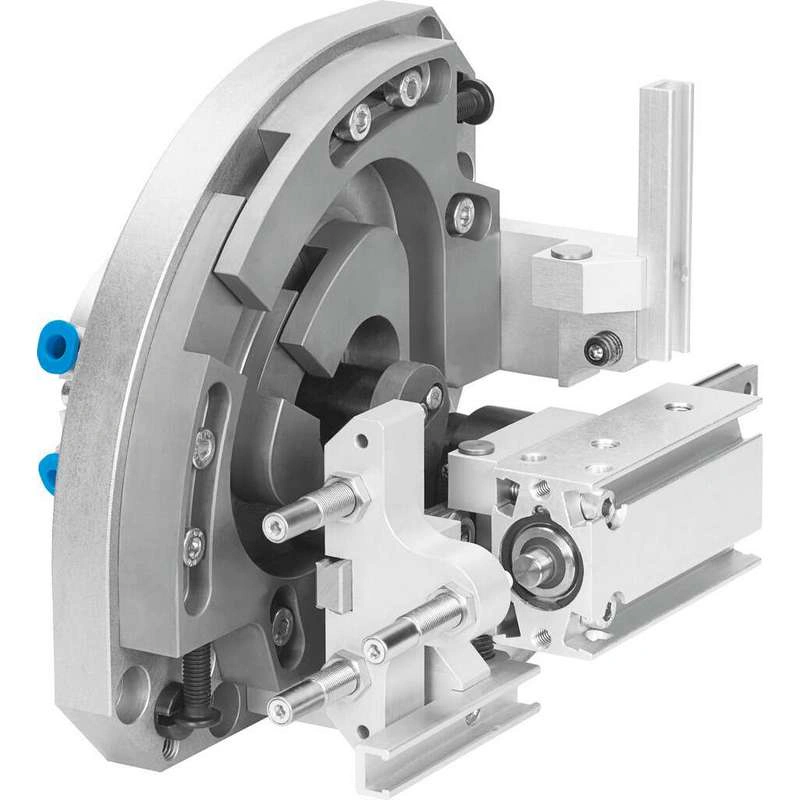

Технические характеристики
| Рабочий ход | 20 мм … 35 мм |
| Размер | 16 |
| Макс. Линейный ход с углом поворота 90° | 175/175 мм |
| Макс. Ход по Z Положение ожидания | 25 мм |
| Z ход | 80 мм … 100 мм |
| Амортизация | Амортизатор на обоих концах Мягкая характеристическая кривая |
| Монтажное положение | опция |
| Конструкция | Линейная направляющая плюс шарикоподшипник Полуповоротный привод Последовательность движения, управляемая пилотом |
| Определение положения | Через бесконтактный датчик |
| Рабочее давление | 4 бар … 8 бар |
| Мин. время цикла | 1 s |
| Точность повторения конечных положений | +/-0.02 мм |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-] |
| Указание по рабочей и экспериментальной среде | Возможность работы со смазкой (в этом случае всегда требуется смазка) |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | 0 °C … 60 °C |
| Макс. момент Mx | 2.5 Нм |
| Макс. момент My | 2.5 Нм |
| Макс. момент Mz | 2.5 Нм |
| Макс. эффективная нагрузка | 1.5 кг |
| Макс. технологическое усилие в направлении Y | 50 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 55 N |
| Вес изделия | 5500 грамм |
| Тип крепления | Через сквозное отверстие и центрирующую втулку |
| Пневматическое соединение Положение ожидания | M5 |
| Пневматическое соединение | M5 |
| Упоры для материала | Высоколегированная сталь |
| Материал пружинный прижимной элемент | Высоколегированная сталь |
| Материал основания | Кованый алюминиевый сплав Анодированный |
| Кронштейн для фиксации материала | Кованый алюминиевый сплав Анодированный |
| Материал поперечной направляющей | Закаленная сталь |
| Поворотный рычаг из материала | Закаленная сталь Обожженная |
| Направляющая пластина с пазом для материала | Закаленная сталь Закаленный |
| Направляющая для датчика материала | Кованый алюминиевый сплав Анодированная |
| Планка материала | Кованый алюминиевый сплав Анодированный |
| Винт для установки материала | Высоколегированная сталь |
