Технические характеристики
| Соответствует стандарту | DIN 47100 EN 61076-2-101 |

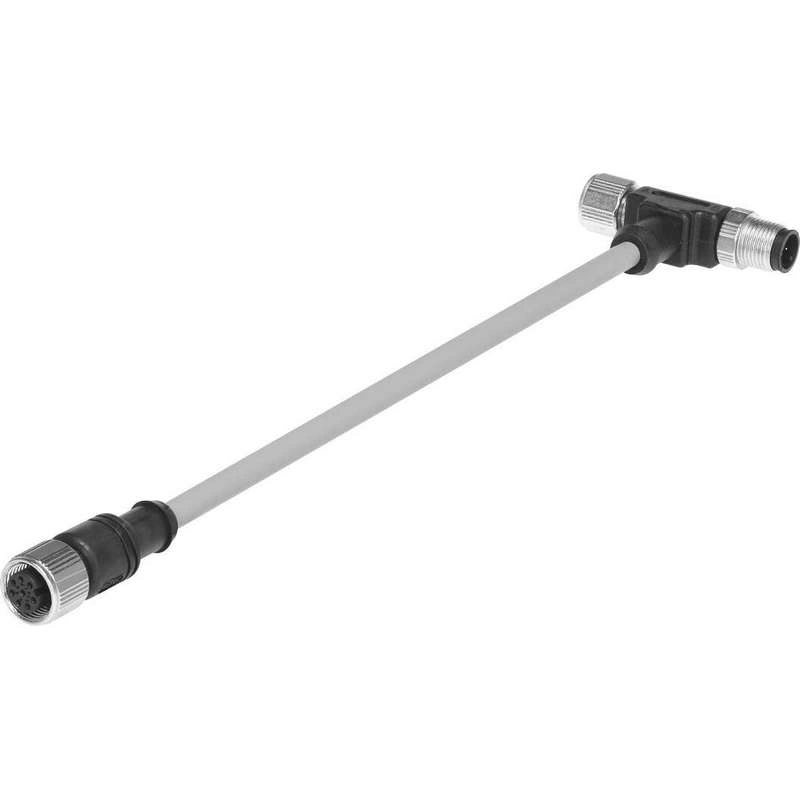

| Конструкция | Т-образный распределитель с кабелем со стороны контроллера |
| Распространение | 1 — 2 |
| Дополнительные функции | Интерфейс программирования для пропорционального регулятора давления |
| Обозначение кабеля | Без держателя этикетки с надписью |
| Электрическое подключение 1, функция | Сторона полевого устройства |
| Электрическое соединение 1, конструкция | Круглый |
| Электрическое соединение 1, тип соединения | Розетка |
| Электрическое соединение 1, кабельный вывод | Прямой |
| Электрическое соединение 1, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое соединение 1, количество соединений/ядер | 8 |
| Электрическое соединение 1, используемые соединения/жилы | 8 |
| Электрическое соединение 1, тип монтажа | Замок винтового типа, размер 14 мм |
| Электрическое соединение 1, схема подключения | 00992265 |
| Электрическое соединение 2, функция | Сторона контроллера |
| Электрическое соединение 2, конструкция | Круглый |
| Электрическое соединение 2, тип соединения | Заглушки |
| Электрическое соединение 2, кабельный вывод | Прямое |
| Электрическое соединение 2, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое соединение 2, количество соединений/ядер | 8 |
| Электрическое подключение 2, используемые соединения/жилы | 8 |
| электрическое подключение 2, тип монтажа | Замок винтового типа, размер 14 мм |
| Электрическое подключение 2, схема подключения | 00992264 |
| Электрическое соединение 3, функция | Сторона контроллера |
| Электрическое подключение 3, конструкция | Круглый |
| Электрическое соединение 3, тип соединения | Розетка |
| Электрическое соединение 3, кабельный вывод | Прямой |
| Электрическое соединение 3, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое соединение 3, количество соединений/ядер | 5 |
| Электрическое соединение 3, используемые соединения/жилы | 4 |
| Электрическое соединение 3, тип монтажа | Винтовой замок |
| Электрическое подключение 3, схема подключения | 00991861 |
| Диапазон рабочего напряжения постоянного тока | 0 V … 30 V |
| Диапазон рабочего напряжения переменного тока | 0 V … 30 V |
| Номинальный ток при 40° C | 2 A |
| Длина кабеля 1 | 0.15 m |
| Характеристика кабеля | Стандарт |
| Диаметр кабеля 1 | 6.3 мм |
| Допуск на диаметр кабеля 1 | ± 0.2 мм |
| Структура кабеля | 8 x 0.25 мм² Экранированный |
| Проводник номинального сечения | 0.25 мм² |
| Степень защиты | IP65 IP67 |
| Указание по степени защиты | В собранном состоянии |
| Температура окружающей среды | -25 °C … 80 °C |
| Температура окружающей среды при движущемся кабеле | -5 °C … 80 °C |
| Маркировка CE (см. декларацию соответствия) | Соответствует директиве ЕС по электромагнитной совместимости |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Указание по материалам | Соответствие RoHS Без галогенов |
| Степень загрязнения | 3 |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Материал оболочки кабеля | TPE-U(PUR) |
| Цвет оболочки кабеля | серый |
| Материал корпуса | TPE-U(PUR) |
| Цвет корпуса | Черный |
| Материальный винтовой замок | Литой цинк, никелированный |
| Материал уплотнений | NBR |
| Материал электрического контакта | Позолоченная латунь |
