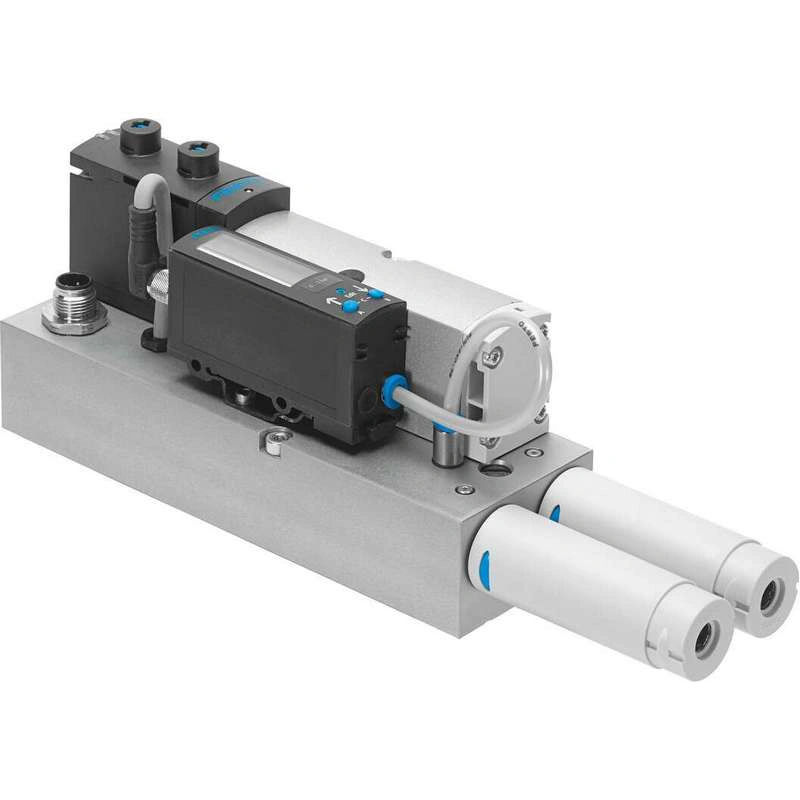

Технические характеристики
| Номинальный размер, сопло Лаваля | 2 мм |
| Конструкция глушителя | Открытый |
| Защита от обратной полярности | Для всех электрических соединений |
| Монтажное положение | опция |
| Характеристика эжектора | Высокий вакуум Стандарт |
| Ручное управление | Съемник Несъёмный Крытый |
| Встроенная функция | Электрический эжекторный импульсный клапан Контроль потока Электрический клапан включения-выключения Функция экономии воздуха, электрическая Обратный клапан Открытый глушитель Вакуумный выключатель |
| Конструкция | Немодульный |
| Номинальный ток короткого замыкания | да |
| Измеряемая величина | Относительное давление |
| Принцип измерения | Пьезорезистивный |
| Функция переключения | Компаратор пороговых значений |
| Символ | 00995768 |
| Функция клапана | 5/3-ходовая, под давлением |
| Функция переключающего элемента | Контакт N/O |
| Гистерезис диапазона настройки | -0.9 бар … 0 бар |
| Диапазон настройки Пороговое значение | -0.999 бар … 0 бар |
| Рабочее давление | 4 бар … 8 бар |
| Номинальное рабочее давление | 6 бар |
| Диапазон рабочего напряжения DC | 21.6 V … 26.4 V |
| Индуктивная защитная цепь | Адаптирован к катушкам MZ, MY, ME |
| Ток питания холостого хода | 50 мА … 150 мА |
| Макс. выходной ток | 50 мА |
| Рабочий цикл | 100% |
| Падение напряжения | ≤1.5 V |
| Характерные данные катушки | 24 В ПОСТОЯННОГО ТОКА: 1.3 W |
| Защита от перегрузки | Доступно |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и экспериментальной среде | Работа со смазкой невозможна |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Температура среды | 0 °C … 50 °C |
| Уровень звукового давления | 78 дБ(A) |
| Степень защиты | IP65 |
| Температура окружающей среды | 0 °C … 50 °C |
| Вес изделия | 1120 грамм |
| Диапазон измерения давления | -1 бар … 0 бар |
| Точность в ± % FS | 3 %FS |
| Тип монтажа | На основании |
| Пневматическое соединение, порт 1 | Размер основания 26 мм по ISO 15407-2 |
| Пневматическое соединение, порт 3 | Размер основания 26 мм по ISO 15407-2 |
| Примечание по материалам | Соответствие RoHS |
| Уплотнения из материала | NBR |
| Материал корпуса | Кованый алюминиевый сплав |
| Винты для материалов | Сталь Оцинкованный |
| Материал корпуса разъема | Литой цинк Никелированный |
| Материал электрического контакта | Латунь Бронза |
| Экран для материала | PA |
| Материал клавиатуры | TPE-U |
