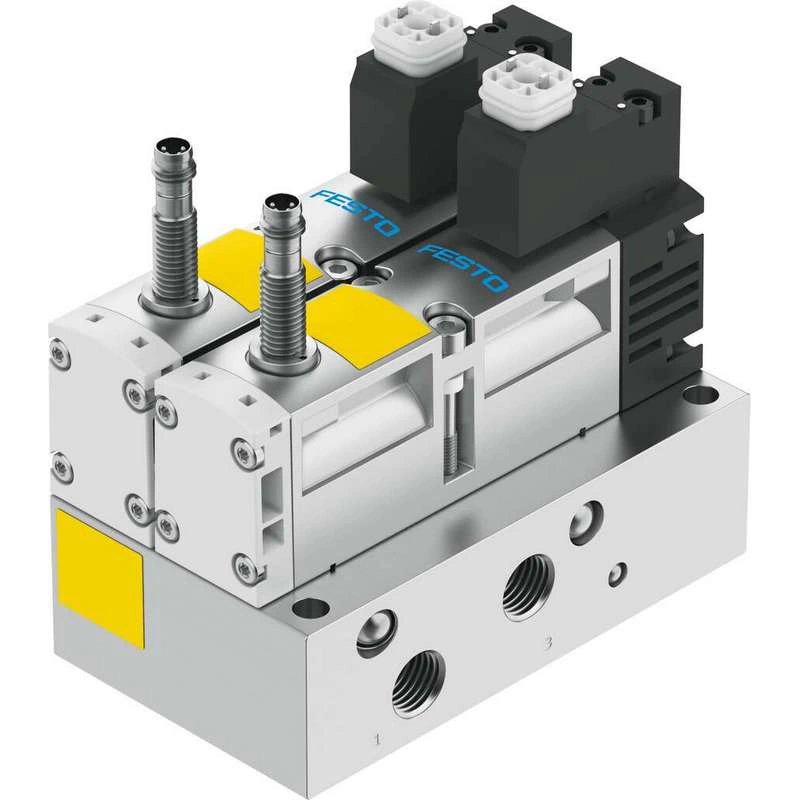

Технические характеристики
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| Тип приведения в действие | Электрический |
| Ширина конструкции | 65 мм |
| Стандартный номинальный расход | 1050 л/мин |
| пневматический рабочий порт | G1/4 |
| Рабочее напряжение | 24 В DC |
| Рабочее давление | 0.3 МПа … 1 МПа |
| Рабочее давление | 3 бар … 10 бар |
| Конструкция | Поршневая задвижка |
| Тип сброса | Механическая пружина |
| Степень защиты | IP65 NEMA 4 |
| Одобрение | c UL us — Recognized (OL) |
| Маркировка KC | KC-EMV |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по машинному оборудованию |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС Соответствует британским нормам для машин |
| Орган выдачи сертификатов | UL MH19482 |
| Функция отработанного воздуха | С возможностью управления потоком |
| Принцип уплотнения | Мягкий |
| Монтажное положение | опционально |
| Соответствует стандарту | EN 60947-5-2 |
| Ручное управление | Нет |
| Тип пилотирования | Приводится в действие пилотом |
| Подача пилотного воздуха | Внутренний |
| Направление потока | Необратимый |
| Символ | 00997336 |
| Принцип измерения | Индуктивный |
| круг | Положительное перекрытие |
| Датчик защиты от обратной полярности | Для всех электрических соединений |
| Функция безопасности | Выхлоп Защита от манипуляций, предотвращение неожиданного запуска |
| Уровень производительности (PL) | Вытяжка/до категории 4, уровень эффективности e Защита от манипуляций, предотвращение неожиданного запуска/до категории 4, уровень эффективности e |
| Указание по принудительной динамизации | Частота переключения мин. 1/неделя |
| Индикация состояния сигнала | С принадлежностями |
| Датчик положения переключения | Нормальное положение через датчик |
| Индикация состояния переключения датчика | СВЕТОДИОД |
| Давление пилота | 0.3 МПа … 1 МПа |
| Давление пилота | 3 бар … 10 бар |
| Пригодность для вакуума | нет |
| Стандартный номинальный расход, выхлоп 0.6->0 МПа (6->0 бар, 87->0 psi) | 2650 л/мин |
| Стандартный расход отработанных газов 0.6->0 МПа (6->0 бар, 87->0 psi) в случае ошибки | 1050 л/мин |
| Время отключения | 54 мс |
| Время включения | 24 мс |
| Время включения клапана — датчика | 58 мс |
| Клапан — датчик Время выключения | 11 мс |
| Рабочий цикл | 100% |
| Макс. положительный тестовый импульс с сигналом 0 | 1000 мкс |
| Макс. отрицательный тестовый импульс с 1 сигналом | 800 мкс |
| Коммутационный выход | PNP |
| Характерные данные катушки | 24 В ПОСТОЯННОГО ТОКА: 1.8 W |
| Допустимые колебания напряжения | -15%/+10% |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указания по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Устойчивость к вибрации | Испытание на применение при транспортировке с уровнем серьезности 2 согласно FN 942017-4 и EN 60068-2-6 |
| Устойчивость к ударам | Испытание на ударопрочность с уровнем тяжести 2 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Макс. магнитное поле помех | 60 мТл |
| Температура среды | -5 °C … 50 °C |
| Уровень звукового давления | 85 дБ(A) |
| Защита от прямого и косвенного контакта | PELV Класс защиты по EN60950/IEC 950 |
| Пилотная среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Температура окружающей среды | -5 °C … 50 °C |
| Номинальная высота использования | 1000 м в соответствии с VDE 0580 |
| Вес изделия | 1134 грамм |
| Диапазон рабочего напряжения, датчик постоянного тока | 10 V … 30 V |
| Датчик силы короткого замыкания | Импульсный |
| Датчик тока холостого хода | ≤10 мА |
| Макс. датчик выходного тока | 200 мА |
| Макс. датчик частоты переключения | 5000 Гц |
| Датчик остаточных пульсаций | ± 10% |
| Датчик падения напряжения | ≤2 V |
| Электрическое соединение | Тип C По EN 175301-803 Без проводника защитного заземления |
| Подключение датчика | Плунжер 3-контактный M8x1 |
| Тип крепления | Со сквозным отверстием |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Пневматическое соединение, порт 3 | G1/4 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материальные уплотнения | FPM HNBR NBR |
| Материал корпуса | Литой алюминий PA |
| Материал винтов | Оцинкованная сталь |
| Функция переключающего элемента | Контакт N/C |
