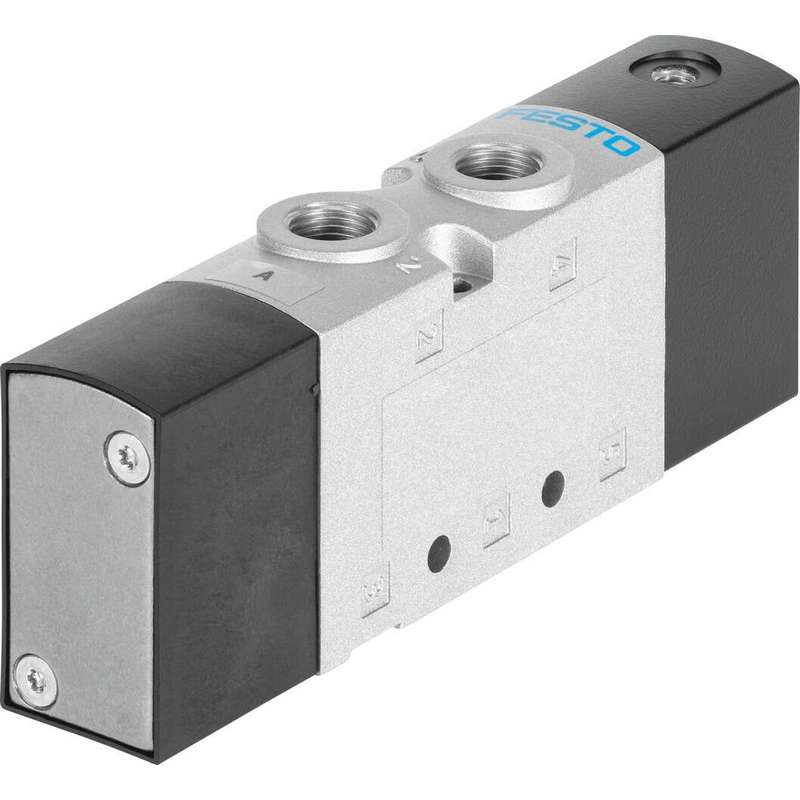

Технические характеристики
| Функция клапана | 5/2-ходовой, моностабильный |
| Тип приведения в действие | Пневматический |
| Размер клапана | 31 мм |
| Стандартный номинальный расход | 2300 л/мин |
| пневматический рабочий порт | G3/8 |
| Рабочее давление | 0.25 МПа … 1 МПа |
| Рабочее давление | 2.5 бар … 10 бар |
| Конструкция | Поршневая задвижка |
| Тип сброса | Пневматическая пружина |
| Допуск | c UL us — Признано (OL) |
| Номинальный размер | 9.4 мм |
| Функция вытяжного воздуха | С возможностью регулирования расхода |
| Принцип герметизации | Мягкий |
| Монтажное положение | опционально |
| Ручное управление | Нет |
| Тип пилотирования | Прямой |
| Подача пилотного воздуха | Внутренний |
| Направление потока | Нереверсивный |
| Символ | 00991048 |
| нахлёст | Положительное перекрытие |
| Пилотное давление | 0.25 МПа … 1 МПа |
| Пилотное давление | 2.5 бар … 10 бар |
| Время отключения | 59 мс |
| Время включения | 24 мс |
| Взрывозащита | Необходимо соблюдать указания, приведенные в сертификате! Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Устойчивость к вибрации | Испытание на транспортное применение со степенью тяжести 2 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 2 согласно FN 942017-5 и EN 60068-2-27 |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура среды | -10 °C … 60 °C |
| Пилотная среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Температура окружающей среды | -10 °C … 60 °C |
| Вес изделия | 487 грамм |
| Тип монтажа | Либо: На направляющей коллектора Со сквозным отверстием |
| Подключение воздуховода | Без воздуховода |
| Порт пилотного воздуха 14 | G1/8 |
| Пневматическое соединение, порт 1 | G3/8 |
| Пневматическое соединение, порт 2 | G3/8 |
| Пневматическое соединение, порт 3 | G3/8 |
| Пневматическое соединение, порт 4 | G3/8 |
| Пневматическое соединение, порт 5 | G3/8 |
| Указание по материалам | Соответствует RoHS |
| Материал уплотнений | HNBR NBR |
| Материал корпуса | Литой алюминий Окрашенный |
| Материал поршневого затвора | Кованый алюминиевый сплав |
| Материал винтов | Никелированная сталь |
