Технические характеристики

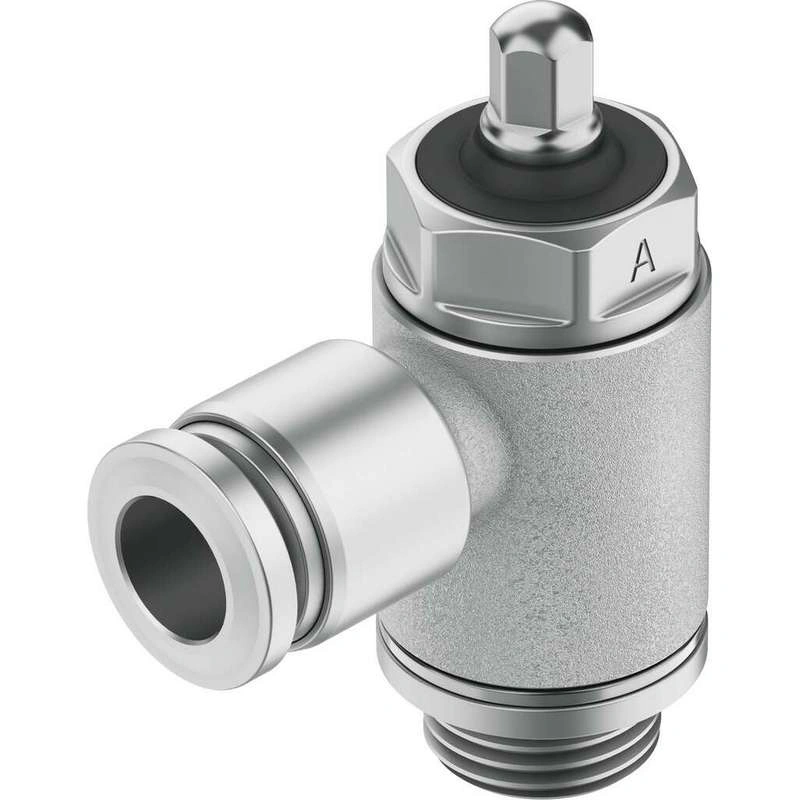

| Функция клапана | Функция одностороннего регулирования расхода отработанного воздуха |
| Пневматическое соединение, порт 1 | QS-8 |
| Пневматическое соединение, порт 2 | G1/4 |
| Тип срабатывания | Вручную |
| Регулировочный компонент | Внешний шестигранник |
| Тип крепления | Ввинчивающийся |
| Стандартный номинальный расход в направлении управления потоком | 530 л/мин |
| Стандартный номинальный расход в заблокированном направлении | 402 л/мин … 578 л/мин |
| Температура окружающей среды | 0 °C … 150 °C |
| Монтажное положение | опция |
| Символ | 00991452 |
| Рабочее давление полный диапазон температур | 0.2 бар … 10 бар |
| Стандартный расход в направлении управления потоком 0.6->0 МПа (6->0 бар, 87->0 psi) | 720 л/мин |
| Стандартный расход в обратном направлении 0.6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 610 л/мин … 760 л/мин |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура хранения | -10 °C … 150 °C |
| Температура среды | 0 °C … 150 °C |
| Номинальный крутящий момент | 5 Нм |
| Допуск на номинальный момент затяжки | ± 10% |
| Вес продукта | 37 грамм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Уплотнения из материала | FPM |
| Материал полый болт | Кованый алюминиевый сплав |
| Кольцо для отсоединения материала | Никелированная латунь |
| Винт регулировки материала | Высоколегированная нержавеющая сталь |
| Материал шарнирного фитинга | Латунь Никелированный |
