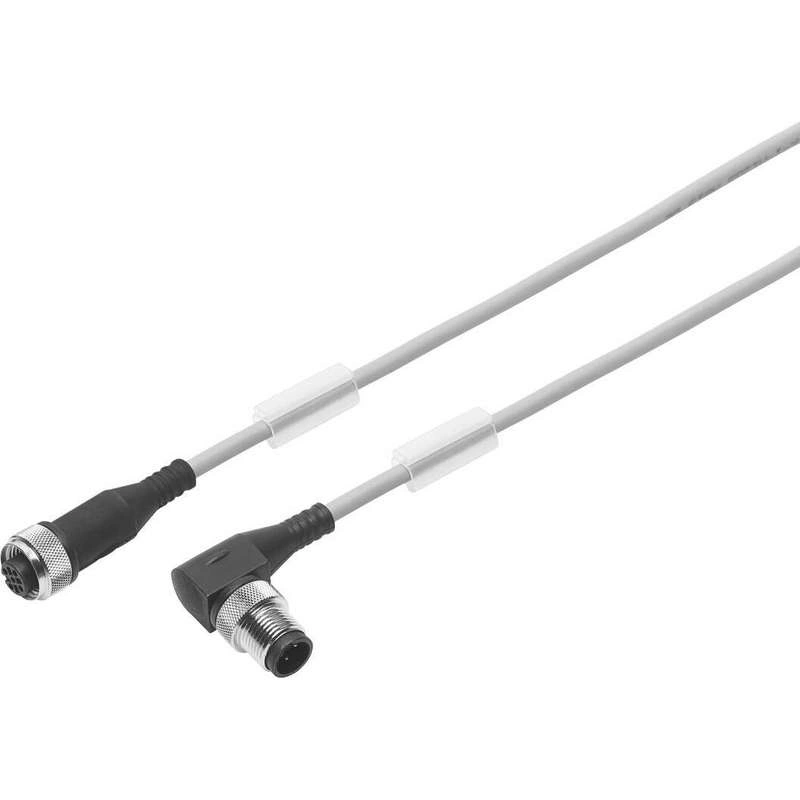

Технические характеристики
| Соответствует стандарту | EN 61076-2-101 |
| Взрывозащита | Необходимо соблюдать информацию, указанную в сертификате! Зона 2 (ATEX) Зона 22 (ATEX) |
| Обозначение кабеля | С 2x держателями этикеток с надписями |
| Вес изделия | 37 грамм |
| Электрическое соединение 1, функция | Сторона полевого устройства |
| Электрическое соединение 1, конструкция | Круглый |
| Электрическое соединение 1, тип подключения | Гнездо |
| Электрическое подключение 1, кабельный вывод | Прямой |
| Электрическое соединение 1, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое соединение 1, количество соединений/ядер | 5 |
| Электрическое соединение 1, используемые соединения/жилы | 5 |
| Электрическое соединение 1, тип монтажа | Замок винтового типа |
| Электрическое подключение 1, схема подключения | 00995384 |
| Электрическое соединение 2, функция | Сторона контроллера |
| Электрическое соединение 2, конструкция | Круглый |
| Электрическое соединение 2, тип соединения | Штекеры |
| Электрическое подключение 2, кабельный вывод | Угловой |
| Электрическое соединение 2, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое соединение 2, количество соединений/жилы | 5 |
| Электрическое соединение 2, используемые соединения/жилы | 5 |
| Электрическое соединение 2, тип монтажа | Замок винтового типа |
| Электрическое соединение 2, схема подключения | 00995383 |
| Диапазон рабочего напряжения постоянного тока | 0 V … 60 V |
| Диапазон рабочего напряжения переменного тока | 0 V … 60 V |
| Номинальный ток при 40° C | 4 A |
| Устойчивость к перенапряжению | 1.5 кВ |
| Длина кабеля | 0.5 m |
| Характеристика кабеля | Стандарт |
| Условия испытаний кабель | Прочность на изгиб: в соответствии со стандартом Festo Условия испытаний по запросу Энергетическая цепь: > 5 миллионов циклов, радиус изгиба 75 мм |
| Радиус изгиба, фиксированный кабель | 14 мм |
| Радиус изгиба, подвижный кабель | 46 мм |
| Диаметр кабеля | 4.5 мм |
| Допуск на диаметр кабеля | ± 0.1 мм |
| Структура кабеля | 5 x 0.25 мм² |
| Номинальное сечение проводника | 0.25 мм² |
| Степень защиты | IP65 IP68 IP69K |
| Указание по степени защиты | В собранном состоянии |
| Специальные характеристики | Маслостойкий |
| Температура окружающей среды | -25 °C … 70 °C |
| Температура окружающей среды при движущемся кабеле | -5 °C … 70 °C |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по низковольтному оборудованию В соответствии с Директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с британскими нормами для электрооборудования В соответствии с инструкциями UK RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Примечание по материалам | Соответствует требованиям RoHS Не содержит галогенов Не содержит эфира фосфорной кислоты |
| Степень загрязнения | 3 |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Материал оболочки кабеля | TPE-U(PUR) |
| Цвет оболочки кабеля | серый |
| Материал корпуса | TPE-U(PUR) |
| Цвет корпуса | Черный |
| Материал винтового замка | Никелированная латунь |
| Материальные пломбы | NBR |
| Материал электрического контакта | Позолоченный медный сплав |
| Материал изоляционной оболочки | PP |
